Stryker CUB FL19F User Manual

Retour à la table des matières
2-112 1900-009-002 REV B www.stryker.com
Français

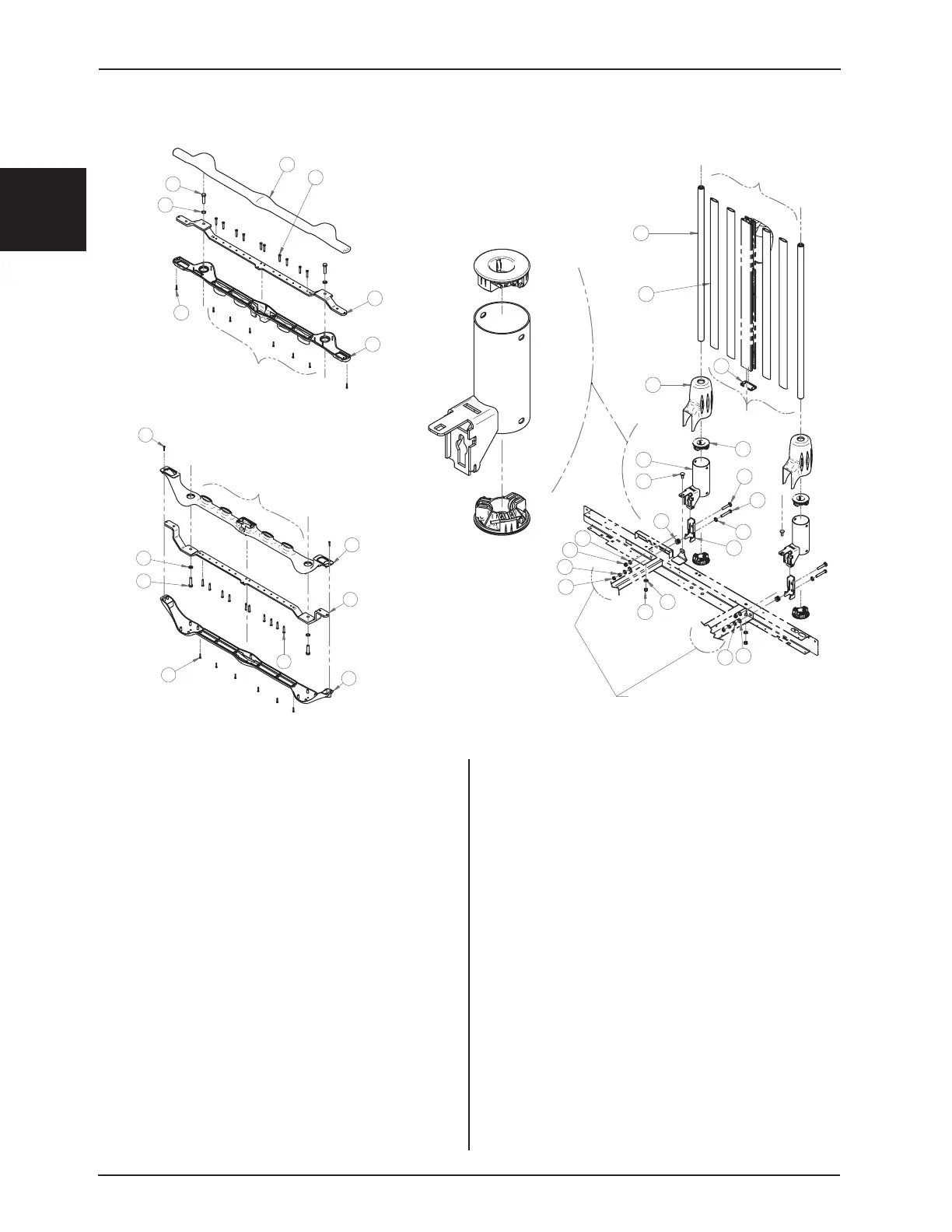

Composants communs au côté de sûreté
4
2
5
1
14
6
7
28
27
14
24
23
8
22
25
26
9
9
14
TIGHTEN ITEMS 25 AND 26 TOGETHER SO
THAT ITEM 22 ROTATE WITH THOSE ITEMS.
C
D
A
B
14
OL190014 Rev 15 (Référence seulement)
1 19-0513C Colonne de guidage
coulissante 2
2 19-0263P Montant ovale intérieur 4
4 QP19-0256 Couvercle de corps 2
5 19-0305 Support de roulement 4
6 QPN-19-0647 Joint d’étanchéité 1
7 19-0859Z Support du côté de sûreté
latéral mobile 2
8 VB35A1O24 Boulon mécanique 2
9 VE30A1O Contre-écrou hexagonal
en nylon 4
10 VV83A9A20HL Vis taraudeuse à tête
cylindrique bombée 16
11 QP19-0468 Couvercle du côté de
sûreté latéral 1
12 VB18A1O36 Boulon hexagonal 4
13 VVZ7A1E32 Vis taraudeuse à tête
cylindrique bombée 16
14 VW10A10 Rondelle 8
15 19-0509Z Élément de structure
de côté de sûreté latéral 1
17 QP19-0469 Couvercle du côté de
sûreté latéral 1
18 19-0650 Couvercle perforé de côté
de sûreté 1
19 19-0507Z Élément de structure
de côté de sûreté latéral 1
20 QP19-0465 Couvercle du côté de
sûreté latéral 1
21 VW20A10 Rondelle à ressort 4
22 VB15A1O48FT Boulon hexagonal 2
23 VB35A1O44 Boulon mécanique 2
24 VW10C241002 Rondelle en nylon 2
25 VE10A1O Écrou hexagonal 2
26 VE20A1O Écrou hexagonal bas 2
27 19-0869Z Écrou flottant 2
28 19-0861P Support d’ajustement 2
20
12
21
19
13
18
10
C
D
A
PLACE CENTRAL COLUMN AND ACCESS
DOOR OPTIONS BEFORE BEGINNING THE
SIDERAIL ASSEMBLY.
10
10
12
21
15
17
13
11
C
B
D
Assemblage du côté de sûreté avec portes d’accès OL190014 Rev 15 - (Référence seulement)
Article N
o
Dénomination Qté
de pièce de la pièce
Article N
o
Dénomination Qté
de pièce de la pièce
