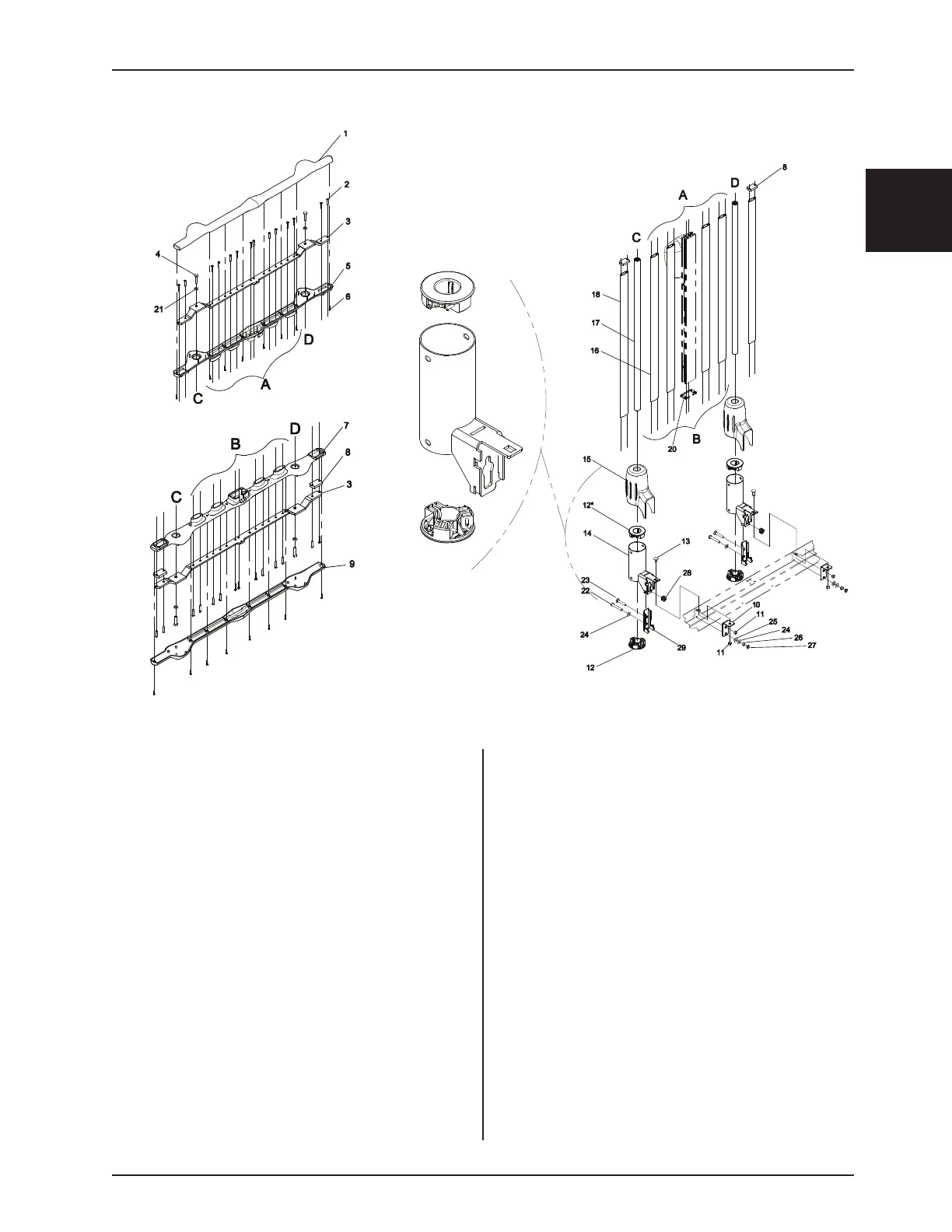

Assemblage du côté de sûreté d’extrémité réglable
OL190010 Rev 16 (Référence seulement)
1 QP19-0465 Couvercle du côté
de sûreté latéral 1
2 VVZ7A1E32 Vis taraudeuse à tête
cylindrique bombée 24
3 19-0507Z Élément de structure
de côté de sûreté latéral 2
4 VB18A1O36 Boulon hexagonal 4
5 19-0650 Couvercle perforé de côté
de sûreté 1
6 VV83A9A20HL Vis taraudeuse à tête
cylindrique bombée 16
7 QP19-0466 Couvercle du côté de
sûreté latéral 1
8 19-0487Z Entretoise de la porte d’accès 4
9 19-0649 Couvercle perforé de côté
de sûreté 1
10 19-0548Z Plaque de renfort du châssis 2
11 VE30A1O Contre-écrou hexagonal
en nylon 4
12 19-0305 Support de roulement 4
13 VB35A1O24 Boulon mécanique 2
14 19-0859Z Support du côté de sûreté
latéral mobile 2
15 QP19-0256 Couvercle de corps 2
16 19-0263P Montant ovale intérieur 4
17 19-0513C Colonne de guidage
coulissante 2
18 19-0264P Montant ovale d’extrémité 2
20 QPN-19-0647 Joint d’étanchéité 1
21 VW20A10 Rondelle à ressort 4
22 VB15A1O48FT Boulon hexagonal 2
23 VB35A1O44 Boulon mécanique 2
24 VW10A10 Rondelle 4
25 VW10C241002 Rondelle en nylon 2
26 VE10A1O Écrou hexagonal 2
27 VE20A1O Écrou hexagonal bas 2
28 19-0869Z Écrou flottant 2
29 19-0861P Support d’ajustement 2
Article N
o
Dénomination Qté
de pièce de la pièce
Article N
o
Dénomination Qté
de pièce de la pièce
Assemblage du côté de sûreté d’extrémité réglable - OL190010 Rev 16 - (Référence seulement)
