Stryker CUB FL19F - Colonne Centrale Avec Arrêt Automatique Double À 23 CM

Retour à la table des matières
2-118 1900-009-002 REV B www.stryker.com
Français

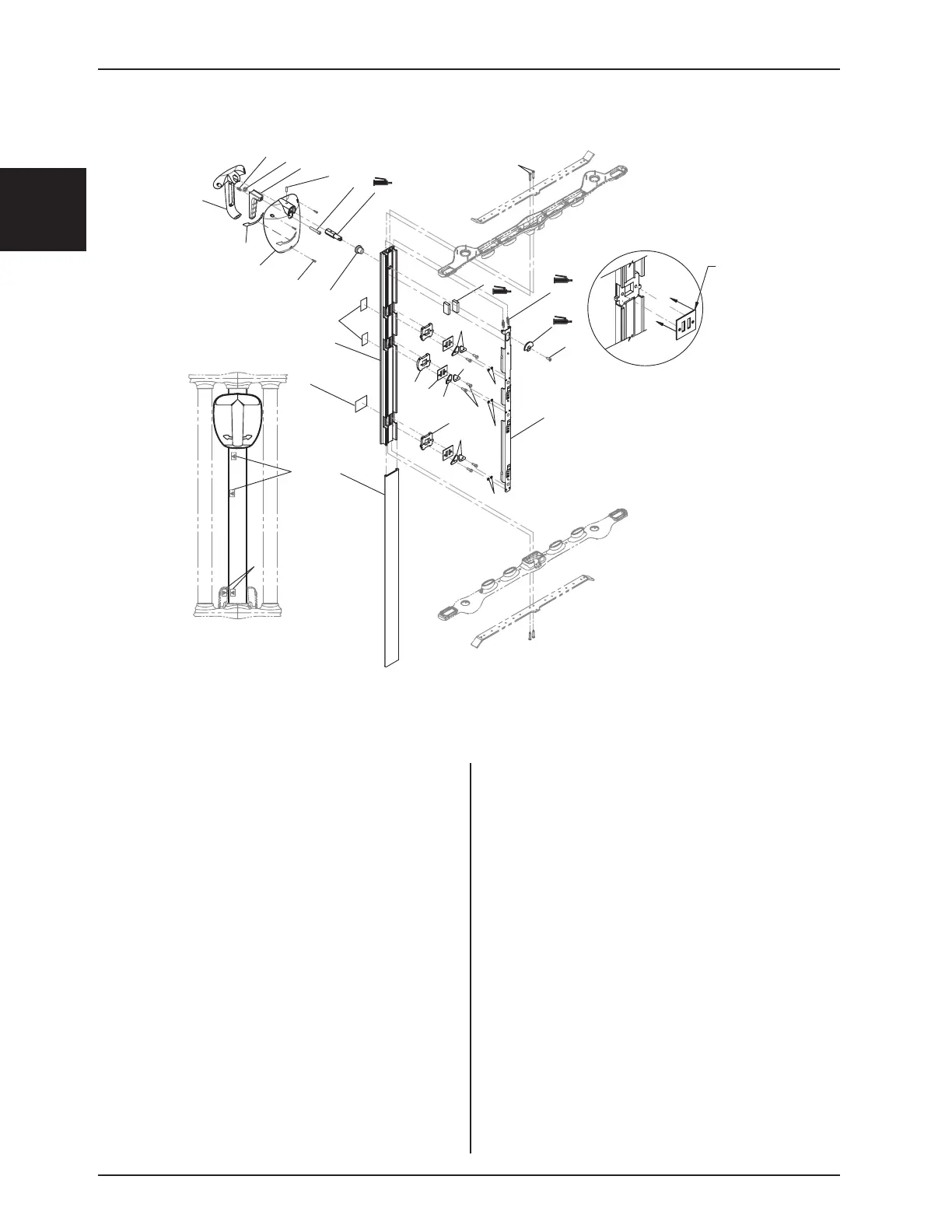

Colonne centrale avec arrêt automatique double à 23 cm
26
29
22
29
29
28
27
26
25
23
3
10
9
1
13
12
11
29
26
4
5
6
15,8
7,8
2
30
30
24
30
21
14
18,8
19,8
16
TOWARDS THE INSIDE OF
THE COLUMN
MUST BE ORIENTED
THE BURRS ON PART 19-0494
THE LATCH (ITEM 4 AND 6) MUST COME
TO ITS ORIGINAL POSITION EVERY SINGLE
TIME TO GUARANTEE THE DOUBLE ACTION
MOVEMENT AND THE SAFETY
T45
T45
T35
T35
OL190026 Rev T (Référence seulement)
1 QP19-0529-09 Poignée 1
2 QRC9793 Ressort de compression 1
3 VE30A1N Contre-écrou hexagonal
en nylon 1
4 QP19-0054 Gâchette 1
5 VV60A1G20 Vis sans tête 1
6 VV10A1N40 Vis d’assemblage
à six pans creux 1
7 19-0806Z Arbre de poignée 1
8 M0019 Graisse OG2 de
Pétro-Canada 0,1 kg
9 QE71-0502 Étiquette de poignée
gauche / droite 1
10 QP19-0530-10 Protecteur de poignée 1
11 VV23A9A16 Vis taraudeuse à tête
cylindrique bombée 3
12 QPN-13-0159 Bague en nylon 1
13 19-0515P Colonne de blocage
centrale 1
14 VVZ7A1E32 Vis taraudeuse à tête
cylindrique bombée 4
15 19-0807Z Came de poignée 1
16 VV31K0G20 Vis à métaux 1
18 19-0491Z Barre de poussée 2
19 QRE19-0500 Ressort, extérieur 2
21 19-0929 Plaque d’activation boulon 1
22 19-0793Z Butoir fixe tronqué 1
23 19-0494 Entretoise en nylon 3
24 19-0814Z Pivot de blocage 6
25 19-0517 Déblocage de verrou
tronqué 1
26 19-0499 Déblocage de verrou 5
27 19-0792Z Butoir fixe 2
28 QP19-0519 Revêtement de la colonne 1
29 QE71-0503 Étiquette du côté de sûreté
à 66 cm 2
30 VW10A05 Rondelle 6
Colonne centrale avec arrêt automatique double - OL190026 Rev T - (Référence seulement)
Article N
o
Dénomination Qté
de pièce de la pièce
Article N
o
Dénomination Qté
de pièce de la pièce
