Stryker CUB FL19F - Assemblage de la Base du Cylindre

Retour à la table des matières
2-84 1900-009-002 REV B www.stryker.com
Français

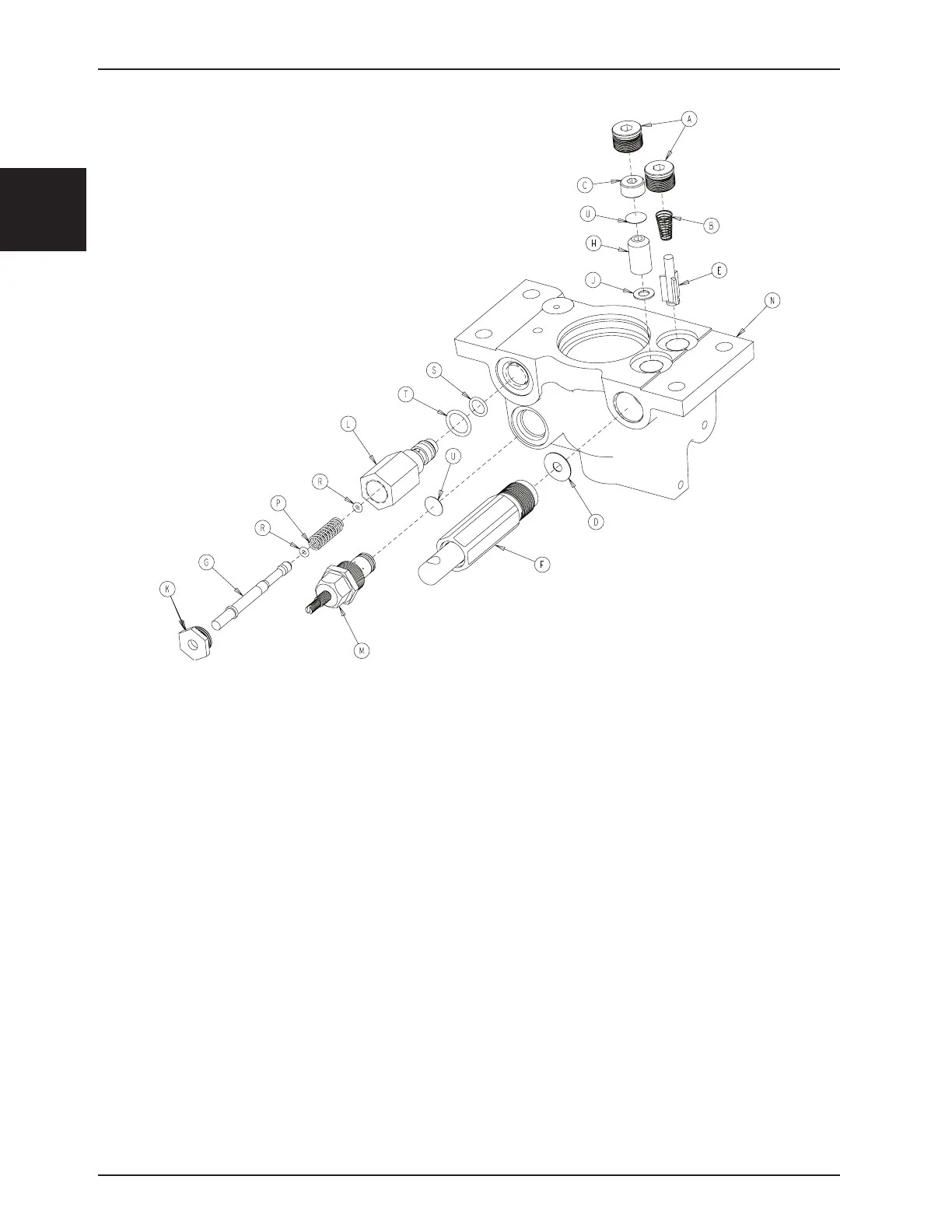

Assemblage de la base du cylindre
Article N
o
de pièce Dénomination de la pièce Qté
A 0048-147-000 Bouchon mâle à tête hexagonale
et joint torique 2
B 0390-002-134 Ressort de compression conique 1
C 0715-001-309 Soupape 1
D 0715-001-329 Joint de pompe 1
E 0715-001-341 Clapet 1
F 0715-201-325 Assemblage piston de pompe 1
G 0715-270-001 Axe 1
H 0926-020-153 Clapet de non-retour 1
J 0926-020-154 Joint d’étanchéité 1
K 1210-170-013 Douille de prise 1
L 2025-075-087 Logement de l’axe 1
M 5050-170-050 Cache pour soupape compensée
par pression réglable 1
N 5050-370-110 Base du cylindre, usinée 1
P 0038-311-000 Ressort de compression 1
R 0004-006-000 Joint torique 2
S 0045-966-000 Joint torique 1
T 0045-967-000 Joint torique 1
U 0715-001-321 Tamis du clapet de non-retour 2
5050-370-100 Rev C (Référence seulement)
