Supports d’accessoires réguliers côté pied
7
6
7
8
10
8
7
9
4
3
8
FOOT
5
1
9
10
8
5
11
7
6
5
16
4
3
16
12
12
13
14
15
15
14
13
T175
T175
T130
T130
T75
T130
T75
OL190091W Rev K (Référence seulement)

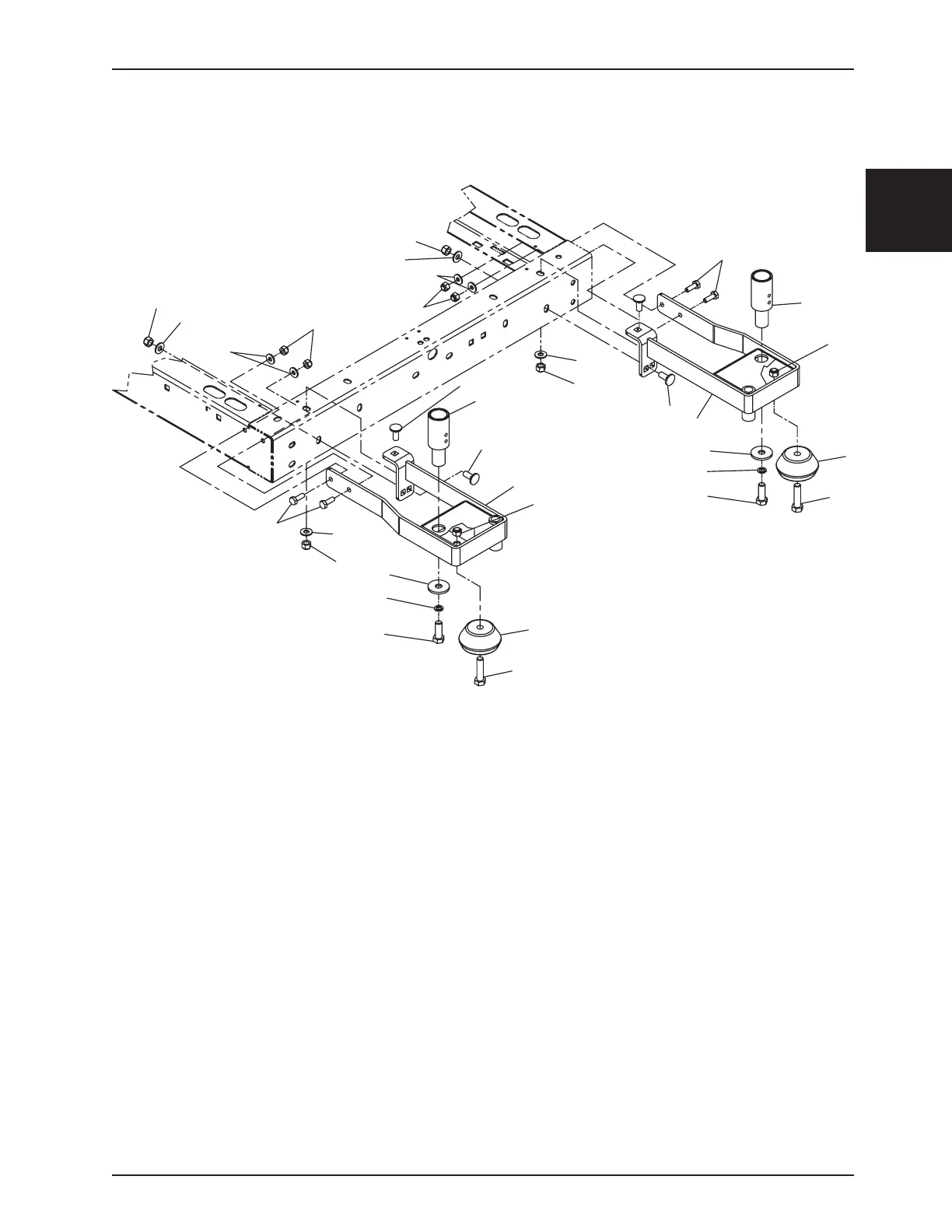

Supports d’accessoires réguliers côté pied - OL190091W Rev K - (Pour référence seulement)
Article N
o
de pièce Dénomination de la pièce Qté
1 19-0832W Support régulier, droit 1
3 QDF5072 Pare-chocs en coin 2
4 VB15A1P40 Boulon hexagonal 2
5 VB35A1O24 Boulon mécanique 4
6 VB15A1N24 Boulon hexagonal 4
7 VW10A10 Rondelle 4
8 VE30A1O Contre-écrou en nylon 4
9 VE30A1N Contre-écrou en nylon 4
10 VW10A08 Rondelle 4
11 19-0833W Support régulier, gauche 1
12 19-0973C Douille fixe pour support
d’accessoires régulier 2
13 VW11A12 Rondelle 2
14 VW20A12 Rondelle de blocage 2
15 VB15A1P24 Boulon hexagonal 2
16 VE30A1P Contre-écrou hexagonal en nylon 2
PIED
Les pare-chocs doivent tourner
librement une fois le boulon resserré.
