REMPLACEMENT DE LA ROULETTE (BASE HYDRAULIQUE)
OUTILS REQUIS :
• Cric rouleur
• Douille de 3/4 po
• Douille de 11/16 po
• Clé à cliquet de 3/8 po
• Clé mixte de 3/4 po
• Clé mixte de 5/8 po
• 2 Tendeurs (ou équivalent)
PROCÉDURE :
1. Levez tous les côtés de sûreté à la position la plus élevée.
2. Levez le capot de la base en détachant les bandes Velcro qui le fixe à la base, puis le maintenir à l’aide des
tendeurs.
3. À l’aide d’un cric rouleur, levez à environ 23 cm du sol l’extrémité de la civière située près de la roulette à
réparer.

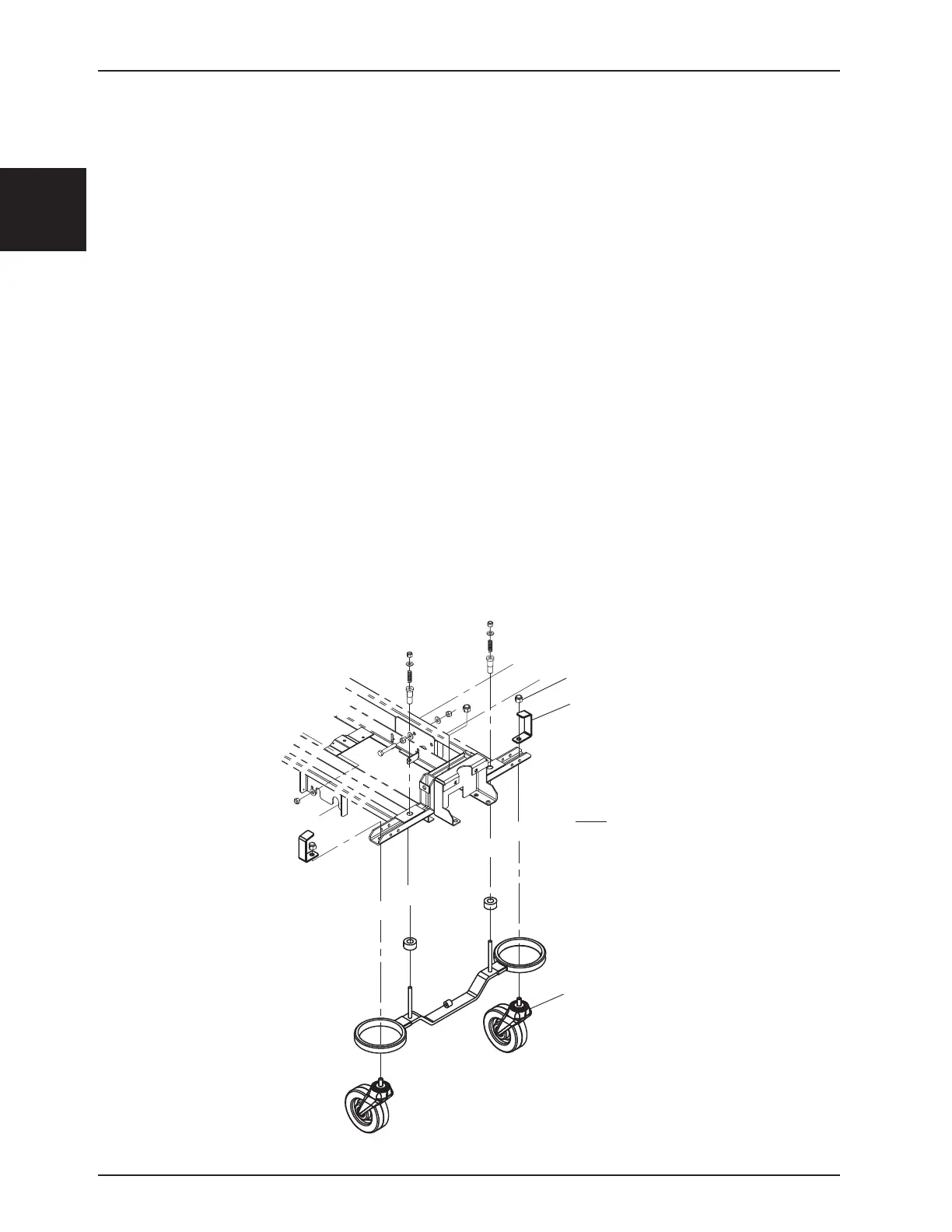

4. À l’aide d’une clé mixte de 5/8 po et d’une douille de 11/16 po, retirez l’écrou et le boulon fixant la roulette à la
tige (A).
5. À l’aide d’une douille de 3/4 po et d’une clé mixte de 3/4 po, retirez le contre-écrou (B), le support pour capot de
la base (C), la douille d’ajustement de la roulette, la rondelle et le boulon fixant la roulette à la base. Retirez la
roulette défectueuse.
6. Inversez les étapes ci-dessus pour réinstaller la roulette de rechange. Vérifiez le bon fonctionnement de la roulette
avant de replacer le capot de la base et de remettre la civière en service.
A
B
C
Information relative au service
Figure 4
PIED
