Retour à la table des matières
2-92 1900-009-002 REV B www.stryker.com
Français

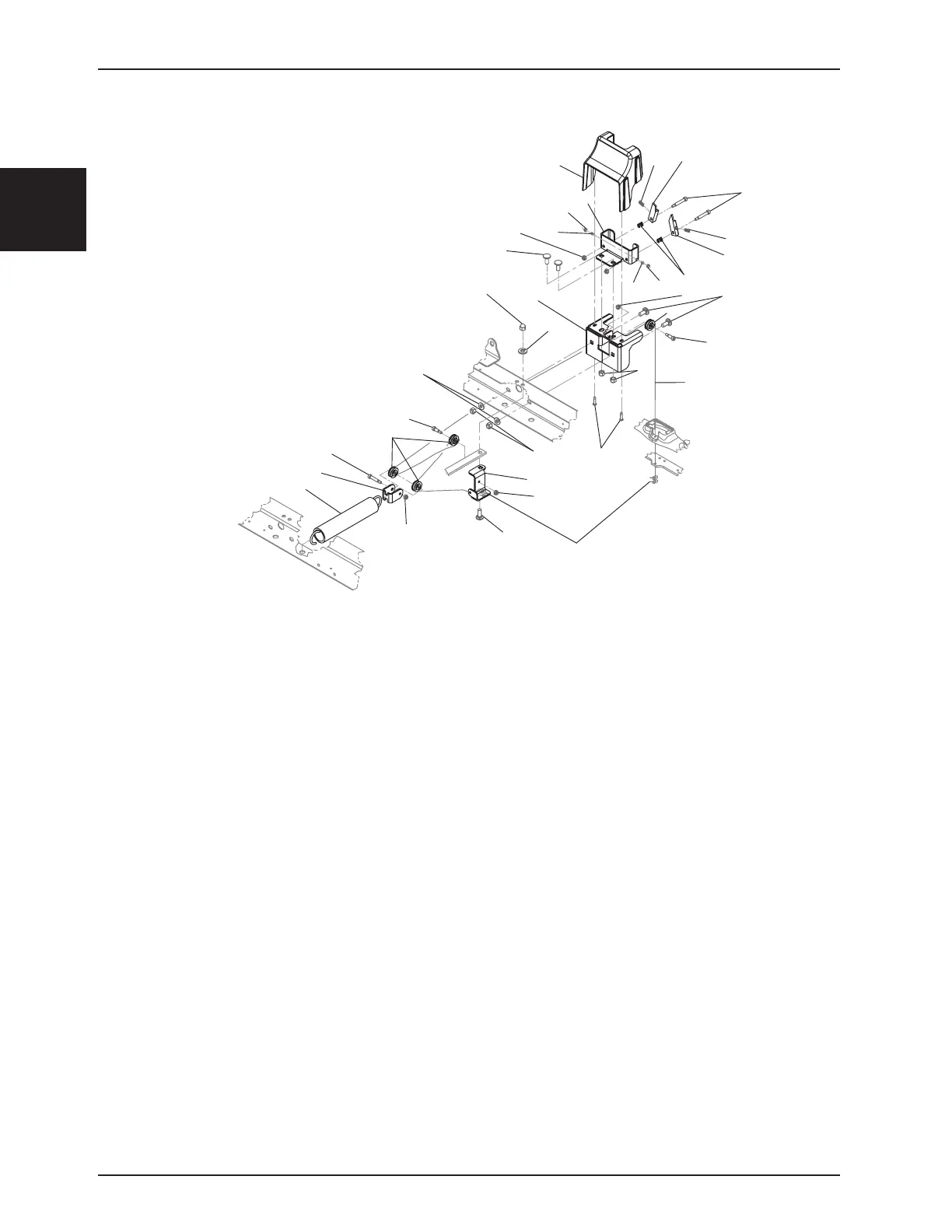

Système du côté de sûreté latéral assisté
MAKE 2 KNOTS AND ENSURE
THEY ARE FIRMLY DONE
AND BRAKE SHOE) MUST BE ADJUSTED ONCE THE RAIL
IS MOUNTED TO ENSURE PROPER OPERATION OF THE
RAIL LOCKING MECHANISM.
14
15
16
T35
5
7
8
T35
19
5
T130
10
13
12
IMPORTANT: ITEMS 20 AND 21 (BRAKE SHOE SUPPORT
T130
18
17
20
11
T35
5
6
21
22
9
T35
7
T130
10
5
8
6
4
3
2
1
2
23
24
25
24
25
WARNING : BEFORE TYING KNOTS IN THE ROPE (ITEM 9),
PUT THE BARRIER IN HIGH POSITION, STRETCH THE ROPE
TO CREATE TENSION, UNLOCK THE BARRIER AND LET IT
FALL. THE BARRIER MUST FALL TO THE 14" POSITION
WITHOUT ANY IMPACT. REPEAT THE PROCESS APPLYING
MORE OR LESS TENSION UNTIL THE DESIRED EFFECT IS
OBTAINED. THIS DETERMINES WHERE THE KNOT MUST BE.
T4.5
OL190019W Rev L (Référence seulement)
Système du côté de sûreté latéral assisté - OL190019W Rev L (Référence seulement)
Article N
o
de pièce Dénomination de la pièce Qté
1 VD60B1N36 Vis à épaulement 2
2 QRC9793 Ressort de compression 2
3 QDF19-0368ZN Butée de verrouillage gauche 1
4 QRCB-640 Ressort de compression de côté
de sûreté d’extrémité 2
5 VE30A1G Contre-écrou hexagonal en nylon 5
6 VB35A1O24 Boulon mécanique 4
7 QP19-0196 Poulie du système assisté 4
8 VD60B0G0816 Vis à épaulement 2
9 19-0997 Câble du système assisté 1
10 VE30A1O Contre-écrou hexagonal en nylon 4
11 VW20A10 Rondelle à ressort 1
12 VV83A9E16 Vis taraudeuse à tête cylindrique
bombée 2
13 19-0857Z Support pour rouleaux fixes 1
14 QRE19-0608 Ressort du çôté de sûreté 1
15 19-0187Z Support pour poulie 1
16 VD60B0G0832 Vis à épaulement 1
17 VW10A10 Rondelle 2
18 VE40A1O Écrou borgne 1
19 VB35A1O24-S Boulon mécanique 1
20 19-0452W Support de sabot de frein 1
21 19-0364Z Sabot de frein 1
22 QP19-0411-10 Couvercle du sabot de frein 1
23 QDF19-0374ZN Butée de verrouillage droite 1
24 VV60B0G12 Vis sans tête 2
25 VE80A0G Contre-écrou K-Lok 2
