Retour à la table des matières
www.stryker.com 1900-009-002 REV B 2-93
Français

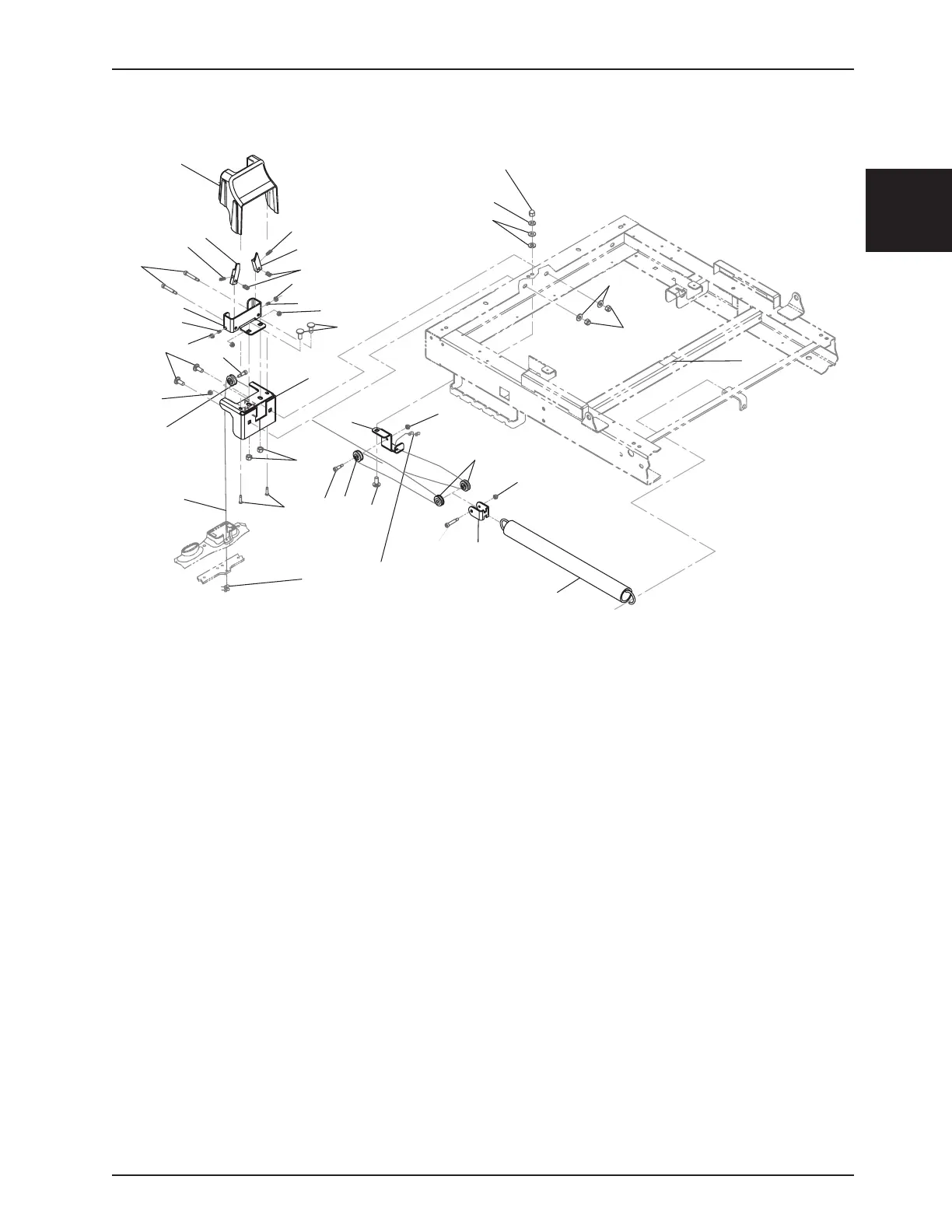

Système du côté de sûreté d’extrémité assisté
OL190020W Rev L (Référence seulement)
THEY ARE FIRMLY DONE
MAKE 2 KNOTS AND ENSURE
FAIRE 2 NOEUDS ET S'ASSURER
QU'ILS SONT SOLIDES
20
18
23
8
7
T35
3
12
10
T130
22
9
10
21
18
14
16
T35
7
17
19
6
5
4
8
24
11
T35
7
8
T35
7
9
1
3
T130
1
25
T130
13
2
27
26
26
27
T4.5
T35
Système du côté de sûreté d’extrémité assisté - OL190020W Rev L (Référence seulement)
Article N
o
de pièce Dénomination de la pièce Qté
1 VW10A10 Rondelle 4
2 VE40A1O Écrou borgne 1
3 VE30A1O Contre-écrou hexagonal en nylon 4
4 QRE19-0219 Ressort du côté de sûreté d’extrémité 1
5 19-0187Z Support pour poulie 1
6 VD60B0G0832 Vis à épaulement 1
7 VE30A1G Contre-écrou hexagonal en nylon 5
8 QP19-0196 Poulie du système assisté 4
9 VB35A1O24 Boulon mécanique 5
10 VD60B0G0816 Vis à épaulement 2
11 19-0857Z Support pour rouleaux fixes 1
12 VV83A9E16 Vis à épaulement 2
13 VW20A10 Rondelle à ressort 1
14 19-0452W Support de sabot de frein 1
16 QRCB-640 Ressort de compression de côté
de sûreté d’extrémité 2
17 QDF19-0368ZN Butée de verrouillage gauche 1
18 QRC9793 Ressort de compression 2
19 QP19-0411-10 Couvercle du sabot de frein 1
20 QDF19-0374ZN Butée de verrouillage droite 1
21 VD60B1N36 Vis à épaulement 2
22 19-0364Z Sabot de frein 1
23 19-0997 Câble du système assisté 1
24 VB35A1O24-S Boulon mécanique 1
25 QDB7812 Ruban antidérapant gris 5,1 cm
26 VV60B0G12 Vis sans tête 2
27 VE80A0G Contre-écrou K-Lok 2
