Retour à la table des matières
www.stryker.com 1900-009-002 REV B 2-97
Français
19
18
17
13
12
14
27
15
7
19
18
13
12
14
11
10
5
6
7
9
8
16
2
1
A
A
B
B
C
C
D
D
E
E
3
4
20
21
22
24
25
25
28
29
30
31
32
28
5
8
15
19
18
17
16
28
26
8
15
23
CONNECT TO CONTROL BOARD
33
T7
T7
34
34
T75
T75
T130
T130
T130
T175
T175
T35
T35
T35
THE BUMPER (ITEM #10) MUST SPIN FREELY
AFTER BOLT (ITEM #8 AND #11) IS TIGHTENE
D.
FOOT LEFT
HEAD LEFT
HEAD RIGHT
FOOT RIGHT
BOTTOM VIEW OF CONTROL BOARD
Power Supply Connector
Angle Sensor Cable
Foot Left
Foot Right
Head Left
Head Right

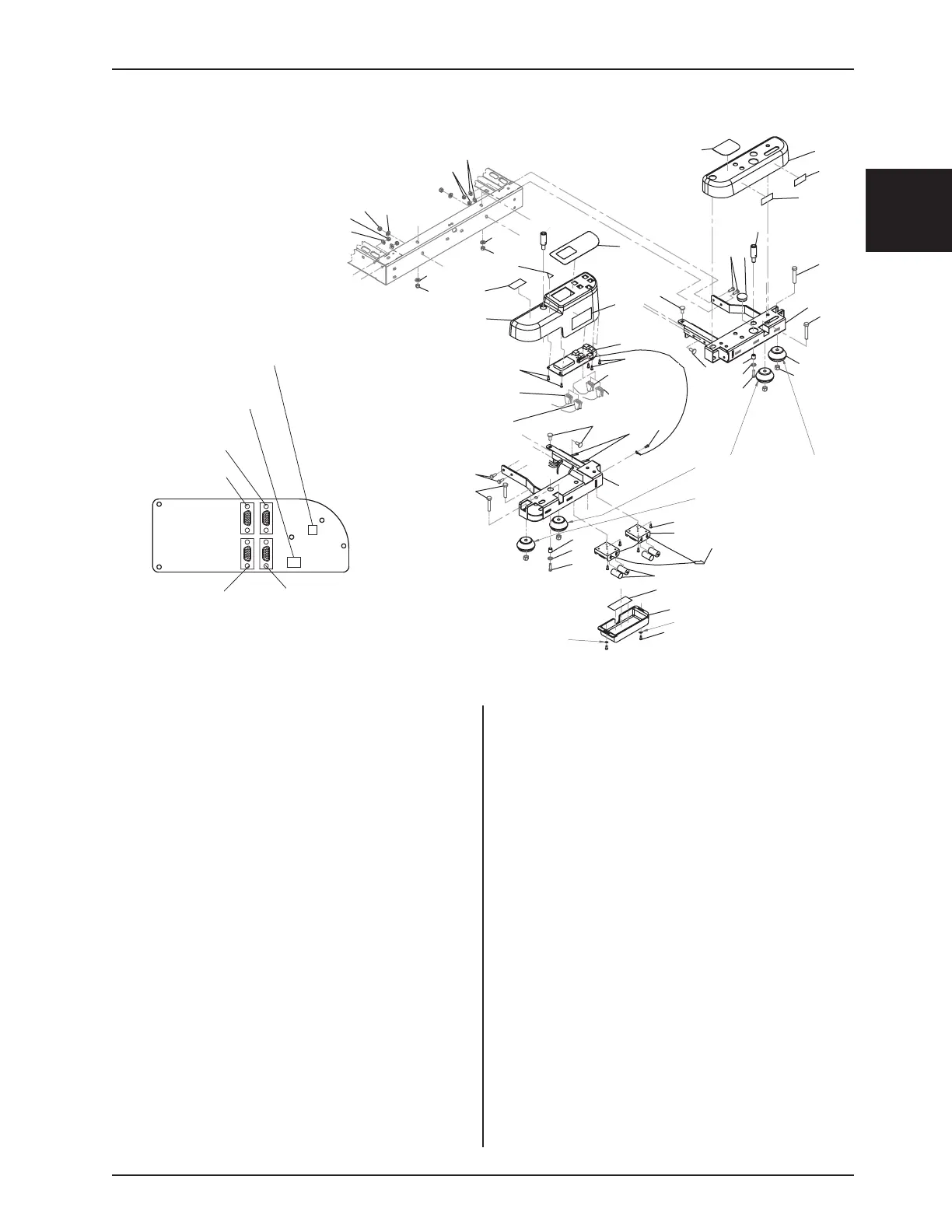

Option de support daccessoires de luxe avec balance
OL190143W Rev F (Référence seulement)
1 QP19-0357 Couvercle du support, gauche 1
2 QE71-0346 Étiquette Stryker 1
3 QE71-0655-F Étiquette de tige à soluté 1
4 QE71-0534-BIL Etiquette de tige à soluté et
bouteille d’Oxygène 1
5 VB15A1N24 Boulon hexagonal 4
6 QDFP1514 Capuchon bombé 1
7 19-0777C Douille fixe 2
8 VB15A1P50 Boulon hexagonal 4
9 19-0392W Support d’accessoires, gauche 1
10 QDF5072 Pare-chocs en coin 4
11 VE30A1P Contre-écrou hexagonal
en nylon 4
12 VB15A1P40 Boulon hexagonal 2
13 VW20A12 Rondelle 2
14 19-0778Z Douille entretoise fixe 2
15 VB35A1O24 Boulon mécanique 4
16 VW10A08 Rondelle 4
17 VE30A1N Contre-écrou hexagonal
en nylon 4
18 VW10A10 Rondelle 4
19 VE30A1O Contre-écrou hexagonal
en nylon 4
20 QE71-0654-F Étiquette de composant
électronique 1
21 QP19-0868 Couvercle du support avec
balance 1
22 QDF19-0867 Recouvrement de la balance 1
23 QE18545 Étiquette « Se reporter au
Manuel » 1
24 QDF19-0888 Carte de circuits
imprimés de la balance 1
25 VV83A9E08 Vis taraudeuse
à tête cylindrique bombée 5
26 QDF9518 Attache de câble noire 2
27 19-0879W Support régulier
pour la balance 1
28 VV83A9E16 Vis taraudeuse
à tête cylindrique bombée 7
29 QDF19-0933 Batterie vers la broche de
la carte de circuits imprimés 1
30 QDF7909 Batterie de type C 4
31 QE71-0656-F Étiquette de type de batterie 1
32 QP19-0887 Couvercle du logement de la
batterie 1
33 QE71-0680-F Étiquette de zone de pesée 1
34 VW11A9E Rondelle 2
Article N
o
Dénomination Qté
de pièce de la pièce
Article N
o
Dénomination Qté
de pièce de la pièce
VUE DE DESSOUS DU
PANNEAU DE CONTRÔLE
Connecteur dalimentation électrique
Câble du capteur d’angle
Tête droit
te gauche
Connecteur du
panneau de contrôle
te droit
Pied droit
Tête gauche
Pied gauche
Pied gauche
Pied droit
Le pare-chocs doit
tourner librement une fois
le boulon resserré.
