Stryker CUB FL19F User Manual

Retour à la table des matières
2-98 1900-009-002 REV B www.stryker.com
Français

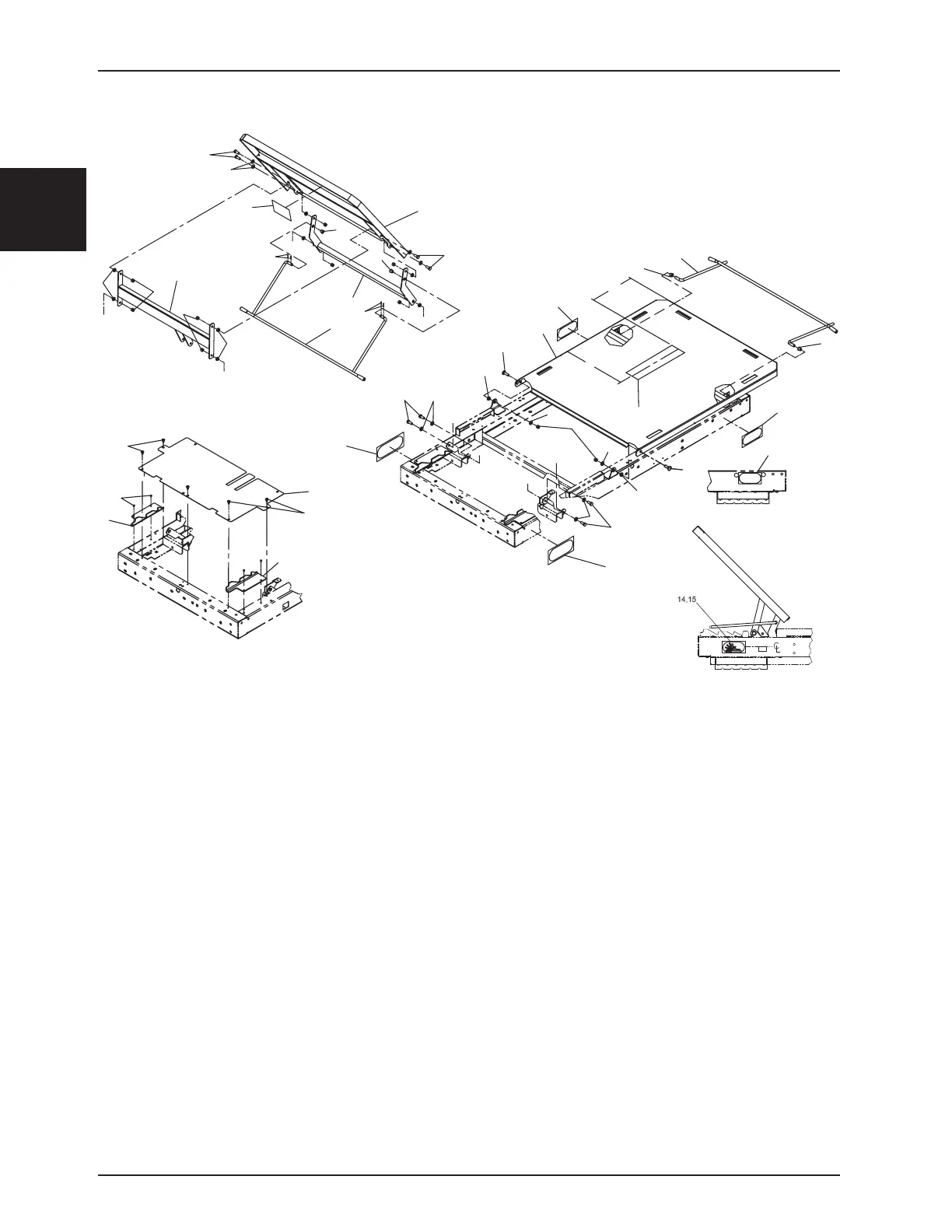

Section de tête avec support
A
B
C
D
5
3
4
3
4
1
10
8
1
T130
T130
2
6
7
7
9
9
HEAD
22
OL190025 Rev G (Référence seulement)
C
D
A
B
3
13
1
2
4
2
3
13
1
T130
14
15
2
2
23,25
24
9
25
FOOT
9
14"
11
12
23
14"
17
18
18
T35
T35
20
21
19
Section de tête avec support OL190025 Rev G - (Référence seulement)
Article N
o
de pièce Dénomination de la pièce Qté
1 VB15A1O32 Boulon hexagonal 8
2 VW10A10 Rondelle 10
3 QDF17-0020 Entretoise d’épaulement 10
4 VE30A1O Contre-écrou en nylon 12
5 19-0598P Barre d’accouplement, courte 1
6 19-0761P Bras de support de la tête avec capuchons 1
7 VG40B0240 Goupille d’arrêt 4
8 19-0599P Barre d’accouplement, longue 1
9 QPNI2404 Bague d’épaulement en nylon 4
10 19-0052P Section de tête 1
11 19-0135 Bande Velcro du matelas 1
12 19-0053P Section de pied 1
13 VB35A1O32 Boulon mécanique 2
14 QE71-0508 Étiquette d’élévation de la section de tête, droite 1
15 QE71-0507 Étiquette d’élévation de la section de tête, gauche 1
17 19-0788P Plaque de finition de tête 1
18 VV83A9G16 Vis taraudeuse à tête cylindrique bombée 5
19 19-0615P Cran d’arrêt de la section de tête, gauche 1
20 VR11H64 Rivet aveugle 4
21 19-0652P Cran d’arrêt de la section de tête, droit 1
22 QE71-0538-F Étiquette d’inspection 1
23 QE71-0451 Étiquette d’élévation de la section de pied, gauche 1
24 19-0749P Support de la section de pied avec capuchons 1
25 QE71-0452 Étiquette d’élévation de la section de pied, droite 1
PIED
TÊTE
