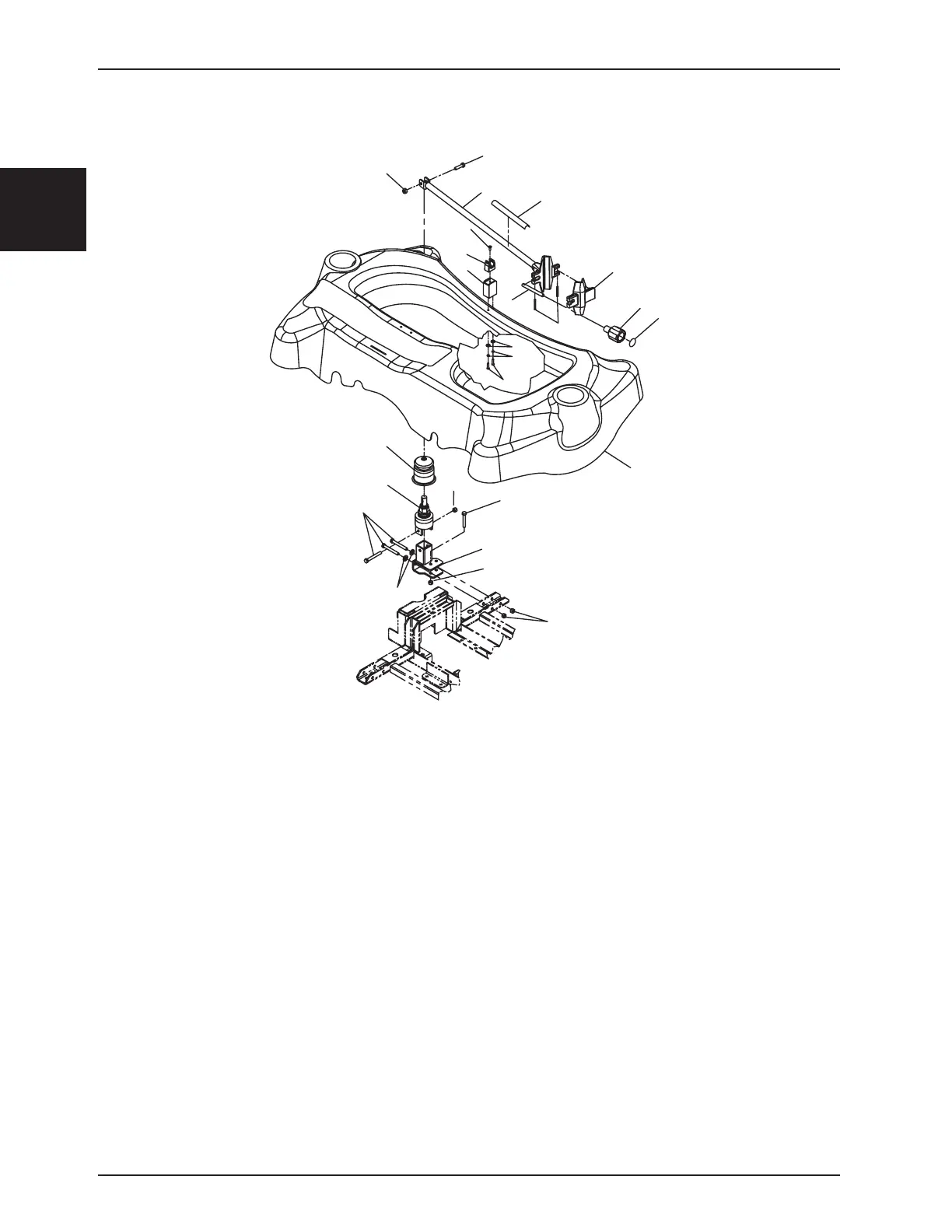

Bras d’attache, base hydraulique - OL190046W-XXX
1
20
19
18
17
16
10
9
8
14
15
13
12
11
7
3
1
2
4
5
6
22
T35
1
1
T135
T135
T135
T35
T135
Article N
o
de pièce Dénomination de la pièce Qté
1 VE30A1O Contre-écrou hexagonal en nylon 5
2 19-0989P Adaptateur de montage 1
3 VB15A1O48 Boulon hexagonal 1
4 VB15A1O52 Boulon hexagonal 3
5 QDF5065 Assemblage de l’embrayage 1
6 QDF5076 Gaine caoutchoutée 1
7 19-0532 Capot de la base pour bras d’attache 1
8 VV33A0G24 Vis à métaux à tête cylindrique à dépouille 2
9 VW20A06 Rondelle à ressort 2
10 VW10A06 Rondelle 2
11 QE71-0510 Étiquette de direction du bras d’attache 1
12 QDF5066 Assemblage de poignée 1
13 QDF5069 Demi collier 1
14 VG10B0640 Goupille creuse 2
15 QDF5082 Tige filetée 1
16 QDF5084 Agrafe de rangement 1
17 QDF5083 Support de l’agrafe de rangement 1
18 VV10A0G16 Vis d’assemblage à six pans creux 1
19 QE71-0504-XXX Étiquette du bras d’attache 1
20 19-0641 Assemblage de tringle de connexion 1
21 VB15A1O40 Boulon hexagonal 1
22 VW10A10 Rondelle 2
