REMPLACEMENT DE LA PÉDALE DE POMPE (BASE HYDRAULIQUE)
OUTILS REQUIS :
• Poinçon de 3/16 po
• Marteau
PROCÉDURE :
1. Levez le sommier et les côtés de sûreté à la position la plus élevée et appliquez les freins.
2. À l’aide d’un poinçon de 3/16 po et d’un marteau, retirez la goupille creuse (A) fixant la pédale de pompe à la
tringle de pédale.
3. Retirez la pédale de pompe de la tringle de la pédale. Au besoin, frappez légèrement la pédale de pompe avec
un marteau pour faciliter son retrait.
4. Alignez les trous de la nouvelle pédale de pompe et la tringle de la pédale et installez la pédale de pompe sur la
tringle de la pédale.
5. À l’aide d’un marteau, faites pénétrer la goupille creuse jusqu’à ce qu’elle soit à égalité avec la partie supérieure
de la pédale.
6. Vérifiez le bon fonctionnement de la pédale de pompe avant de remettre la civière en service.
REMPLACEMENT DE LA PÉDALE DE DESCENTE
(BASE HYDRAULIQUE)
OUTILS REQUIS :
• Percez avec une mèche de 3/16 po
• Cric rouleur
• Pince à riveter
PROCÉDURE :
1. Levez le sommier et les côtés de sûreté à la position la plus
élevée et appliquez les freins.
2. À l’aide d’un cric rouleur, levez à environ 10 cm du sol le côté
de la civière dont la pédale doit être réparée.
3. À l’aide d’une perceuse munie d'une mèche de 3/16 po, enlevez les deux rivets et les deux rondelles (B) fixant la
pédale à la tringle de la pédale.
4. Alignez les trous de la nouvelle pédale de pompe et la tringle de la pédale et installez la pédale de pompe sur la
tringle de la pédale.
5. À l’aide d’une pince à riveter, installez la nouvelle pédale de descente.
6. Vérifiez le bon fonctionnement de la pédale de descente avant de remettre la civière en service.

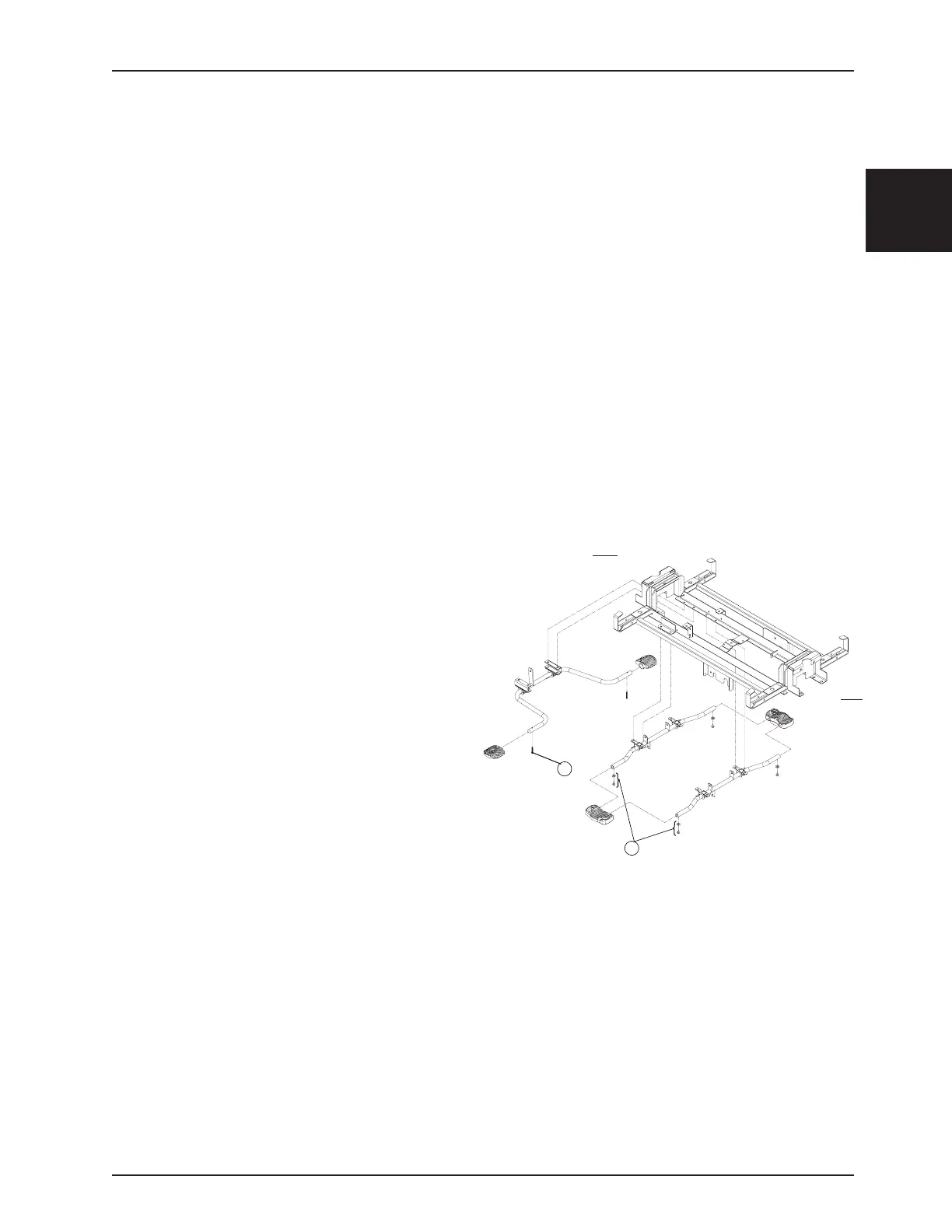

Information relative au service
HEAD
FOOT
A
B
Figure 12
TÊTE
PIED
