Retour à la table des matières
2-106 1900-009-002 REV B www.stryker.com
Français

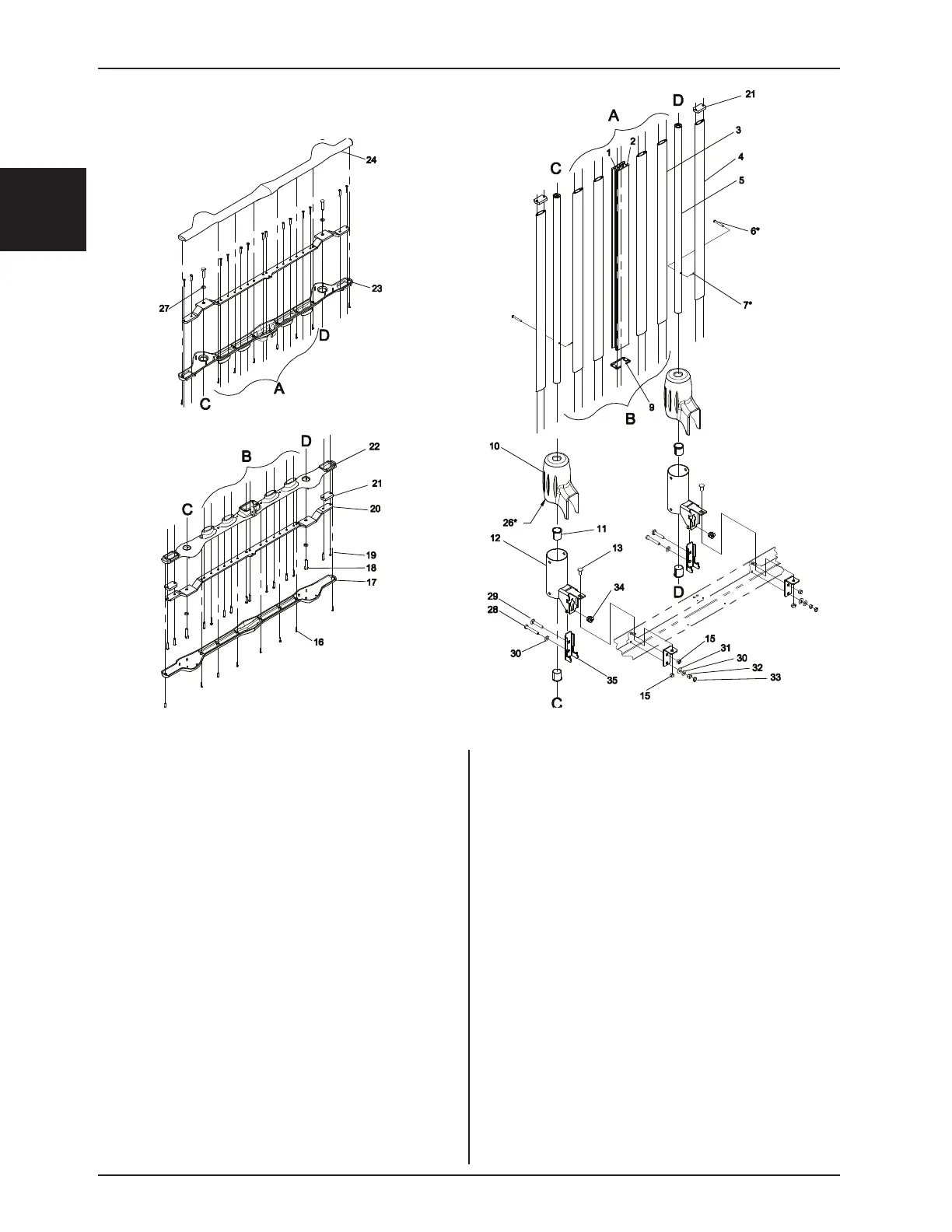

Assemblage du côté de sûreté d’extrémité fixe
19-0695L Rev 04 (Référence seulement)
1 19-0630W Colonne centrale fixe 1
2 QP19-0519 Revêtement de la colonne 1
3 19-0263W Montant ovale intérieur 4
4 19-0264W Montant ovale d’extrémité 2
5 19-0632W Colonne de guidage fixe 2
6 VG50B0642 Axe à épaulement 2
7 VG40B0316 Goupille fendue 2
9 QPN-19-0647 Joint d’étanchéité 1
10 QP19-0256-10 Couvercle de corps 2
11 QPN-18121 Bague de châssis moulée 4
12 19-0870Z Support du côté
de sûreté latéral fixe 2
13 VB35A1O24 Boulon mécanique 2
14 19-0548Z Plaque de renfort du châssis 2
15 VE30A1O Contre-écrou hexagonal
en nylon 4
16 VV83A9A20HL Vis taraudeuse à tête
cylindrique bombée 16
17 19-0649 Couvercle perforé de côté
de sûreté 1
18 VB18A1O36 Boulon hexagonal 4
19 VVZ7A1E32 Vis taraudeuse à tête
cylindrique bombée 28
20 19-0507Z Élément de structure
de côté de sûreté latéral 2
21 19-0487Z Entretoise de la porte d’accès 4
22 QP19-0466-10 Couvercle du côté de
sûreté latéral 1
23 19-0650 Couvercle perforé de côté
de sûreté 1
24 QP19-0465-10 Couvercle du côté de
sûreté latéral 1
25 L70-268 Sac pour pièces fixes
(non illustré) 1
26 M0029 Poudre pour bébés 1 g
27 VW20A10 Rondelle à ressort 4
28 VB15A1O48FT Boulon hexagonal 2
29 VB30A1O44 Boulon mécanique 2
30 VW10A10 Rondelle 4
31 VW10C241002 Rondelle en nylon 2
32 VE10A1O Écrou hexagonal 2
33 VE20A1O Écrou hexagonal bas 2
34 19-0869Z Écrou flottant 2
35 19-0861W Support d’ajustement 2
Assemblage du côté de sûreté d’extrémité fixe - OL190015W Rev - - (Référence seulement)
Article N
o
Dénomination Qté
de pièce de la pièce
Article N
o
Dénomination Qté
de pièce de la pièce
