Stryker CUB FL19F User Manual

Retour à la table des matières
www.stryker.com 1900-009-002 REV B 2-137
Français

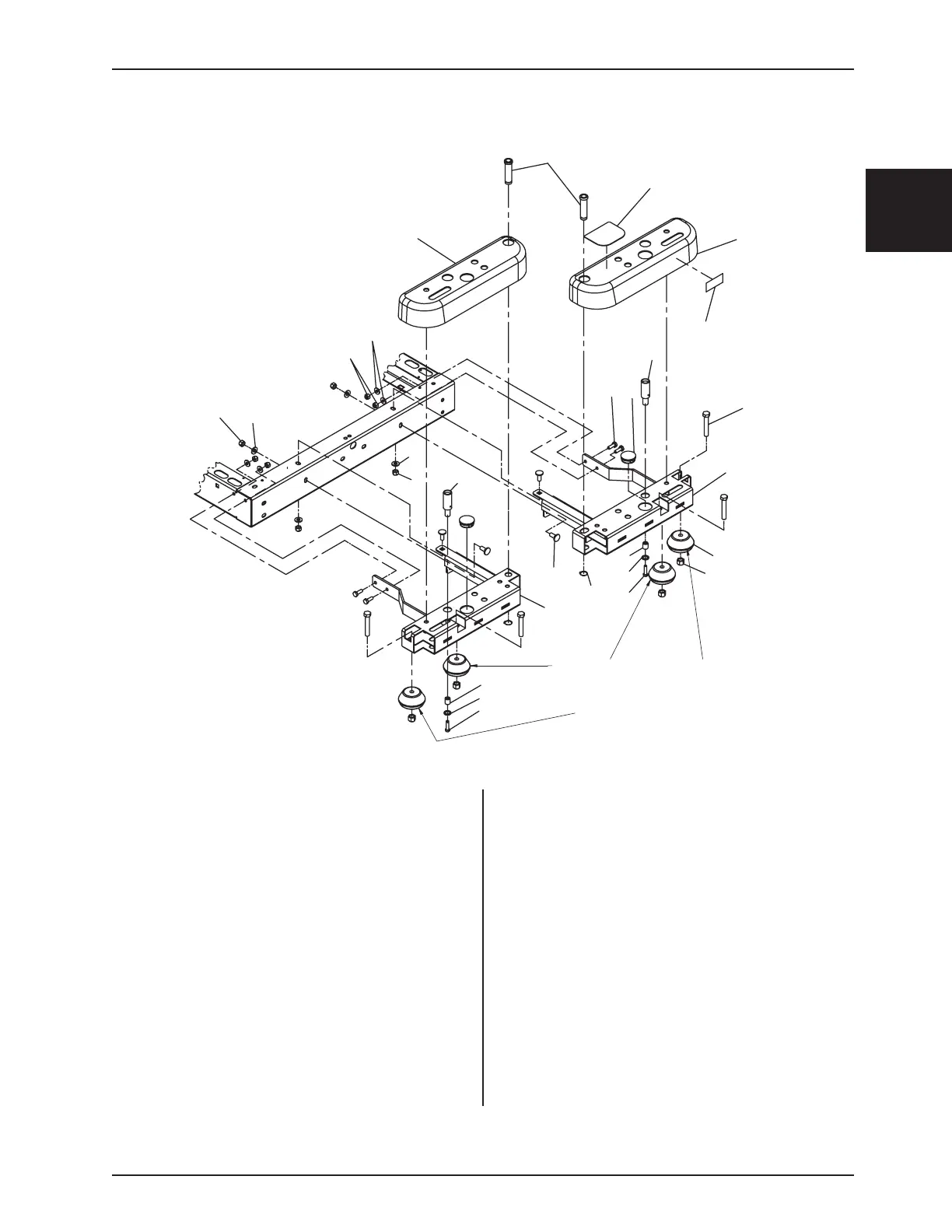

Support d’accessoires de luxe
14
15
16
22
23
21
12
11
20
14
15
22
23
10
21
9
8
5 6
20
7
4
17
1
2
19
18
3
THE BUMPER (ITEM #8) MUST SPIN FREELY
AFTER BOLT (ITEM #9 AND #4) IS TIGHTENED.
T175
T175
T75
T130
T130
1 QP19-0357 Couvercle du support
d’accessoires, gauche 1
2 QDF5057 Douille du support
d’accessoires 2
3 QP19-0358 Couvercle du support
d’accessoires, droit 1
4 VB15A1P50 Boulon hexagonal 4
5 VB15A1N24 Boulon hexagonal 4
6 QDFP1514 Capuchon 2
7 19-0392P Support d’accessoires,
gauche 1
8 QDF5072 Pare-chocs en coin 4
9 VE30A1P Contre-écrou hexagonal
en nylon 4
10 QDF7893 Bague élastique 2
11 VB35A1O24 Boulon mécanique 4
12 19-0391P Support d’accessoires, droit 1
14 VE30A1O Contre-écrou hexagonal
en nylon 4
15 VW10A10 Rondelle 4
16 VE30A1N Contre-écrou hexagonal
en nylon 4
17 VW10A08 Rondelle 4
18 QE71-0346 Étiquette Stryker 1
19 QE71-0534-XXX Étiquette de tige à soluté
et bouteille d’Oxyègne 1
20 19-0777C Douille fixe 2
21 19-0778Z Douille entretoise fixe 2
22 VW20A12 Rondelle de blocage 2
23 VB15A1P40 Boulon hexagonal 2
Article N
o
Dénomination Qté
de pièce de la pièce
Article N
o
Dénomination Qté
de pièce de la pièce
OL190040-XXX Rev K (Référence seulement)
Le pare-chocs doit tourner
librement une fois le boulon resserré.
