REMPLACEMENT DU SUPPORT DE ROULEMENT DU CÔTÉ
OUTILS REQUIS :
• Tournevis plat
• Pinces à bec pointu
• Poinçon de 1/8 po
• Tendeurs (ou équivalent)
PROCÉDURE :
1. Appliquez les freins. Levez la section de tête ou de pied au besoin et la maintenir à l’aide des tendeurs. Si les
côtés de sûreté d’extrémité doivent être réparés, retirez les supports d’accessoires.
2. Pour les roulements supérieurs, levez le côté à la position la plus élevée. Pour les roulements inférieurs, abaissez
le côté à 23 cm.
3. Levez en alternance chaque côté du couvercle d'appui (A) pour soulever le support et le fixer à l’aide d’un tendeur
(ou équivalent).
4. À l’aide d’un tournevis plat, appuyez puis levez les deux ailerons de blocage à travers les trous (B) situés sur l’un
des côtés du support afin de dégager le support de roulement (C).
5. À l’aide d’une pince à bec pointu, retirez la goupille creuse (D) fixant le roulement (E). Retirez le roulement
défectueux.
6. À l’aide d’un poinçon de 1/8 po utilisé comme guide, insérez la goupille creuse (D) et le nouveau roulement (E)
dans les trous du support. La goupille doit être centrée afin d’assurer l’ajustement approprié de l’assemblage de
roulement dans le support.
7. Réinstallez le support de roulement et le couvercle.
8. Vérifiez le bon fonctionnement du côté avant de remettre la civière en service.
Information relative au service
B
C
D
E
C

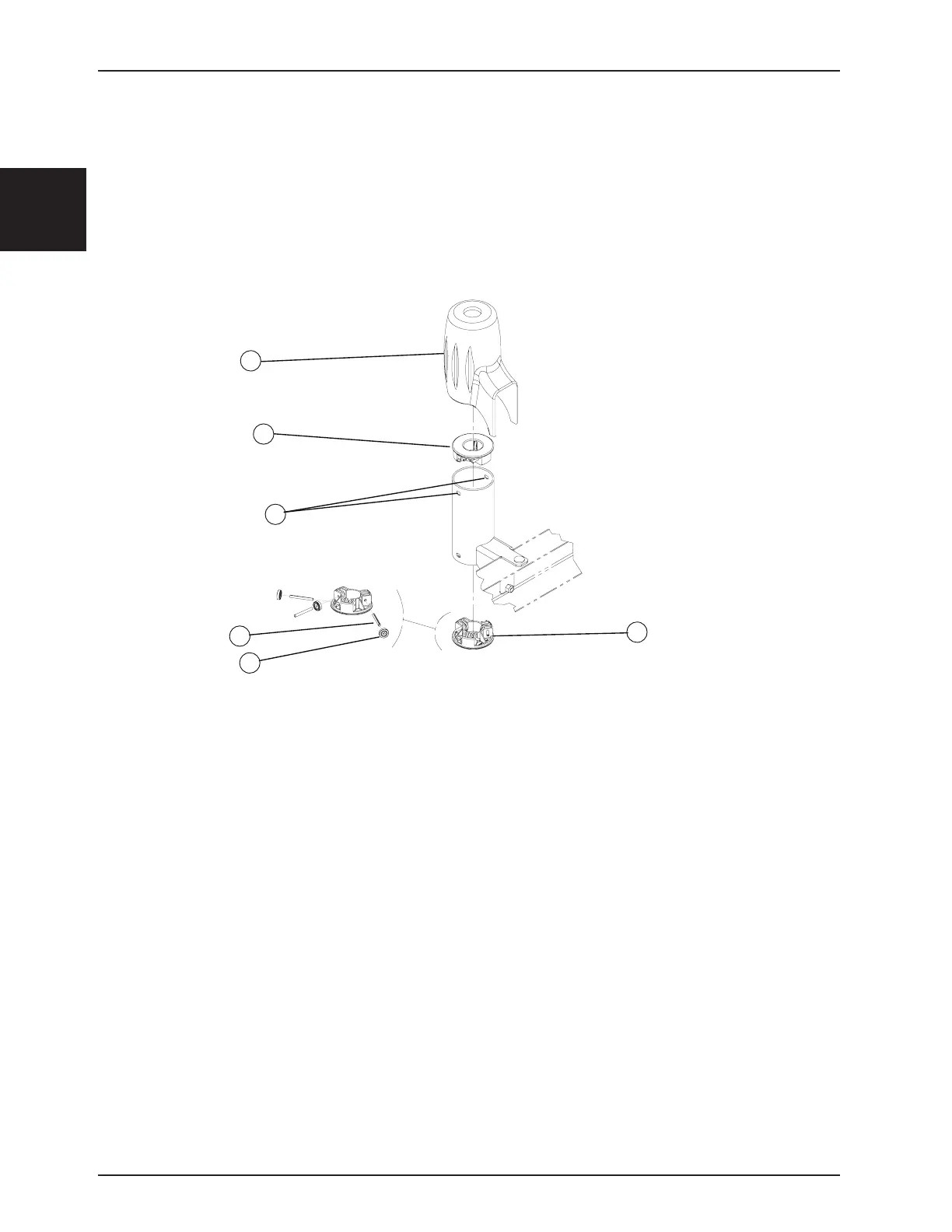

Figure 26
