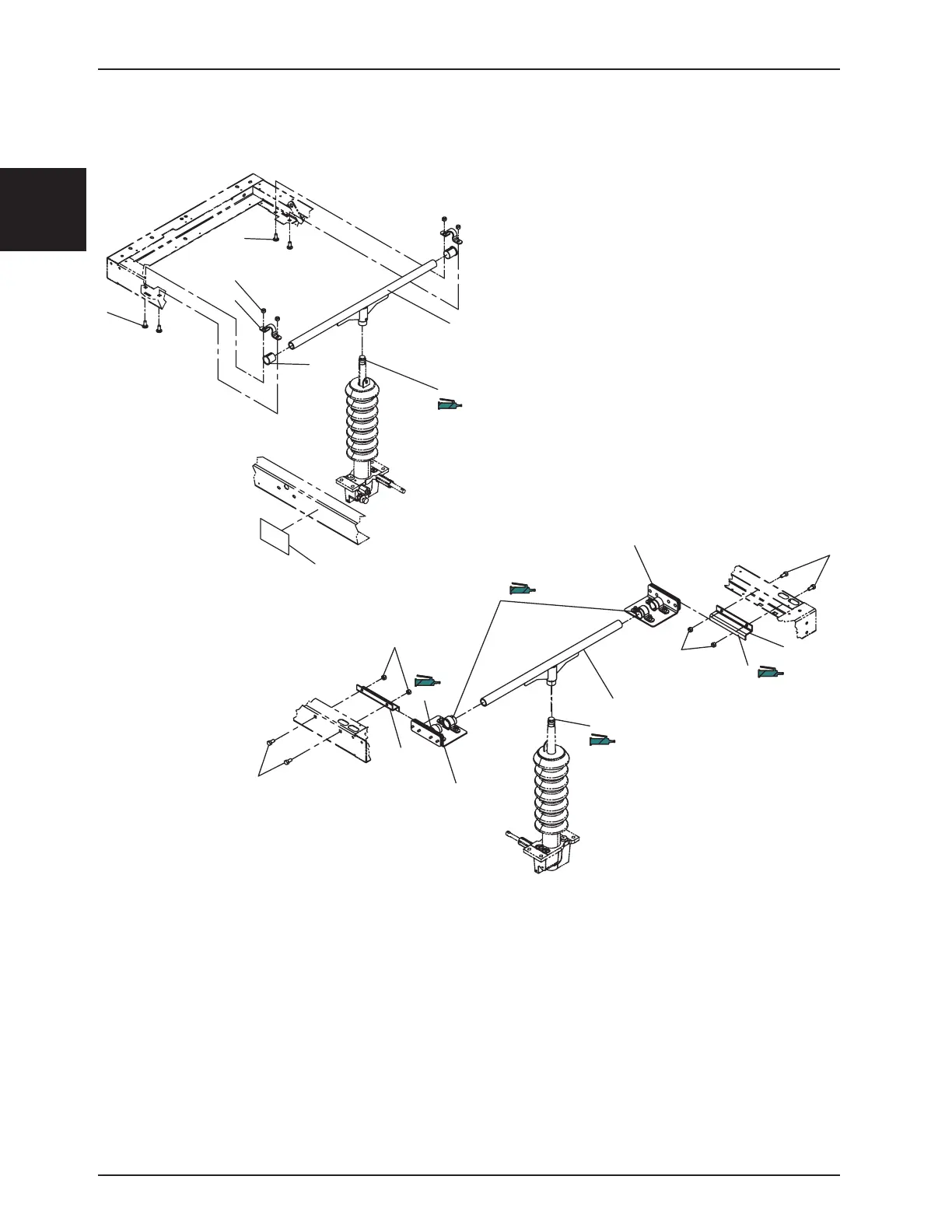

Option de support pour châssis à base hydraulique sans balance
OL190146-XXX Rev F (Référence seulement)
6
5
4
3
2 T130
1
HEAD
5
11
2 T130
7
9
8
6
6
6
FOOT
10
2
T130
6
8
9
7
PUT GREASE INSIDE BUSHINGS
Support pour châssis à base hydraulique sans balance - OL190146-XXX Rev F (Pour référence seulement)
Article N
o
de pièce Dénomination de la pièce Qté
1 19-0937P Support pour châssis côté tête 1
2 VE30A1O Contre-écrou hexagonal en nylon 8
3 14662Z Collier du levier 2
4 QPN-18121 Bague de châssis moulée 2
5 VB35A1O24 Boulon mécanique 4
6 M0019 Graisse OG2 de Pétro-Canada 0,24 kg
7 VB15A1O24 Boulon hexagonal 4
8 19-0156Z Barre de glissement 2
9 19-0482P Patin de la section de pied 2
10 19-0938P Support du châssis, côté pied 1
11 QE71-0516-XXX Étiquette du fabricant 1
Graisse à l’intérieur des bagues
PIED
TÊTE
