www.stryker.com 1900-009-002 REV B 2-85
Français

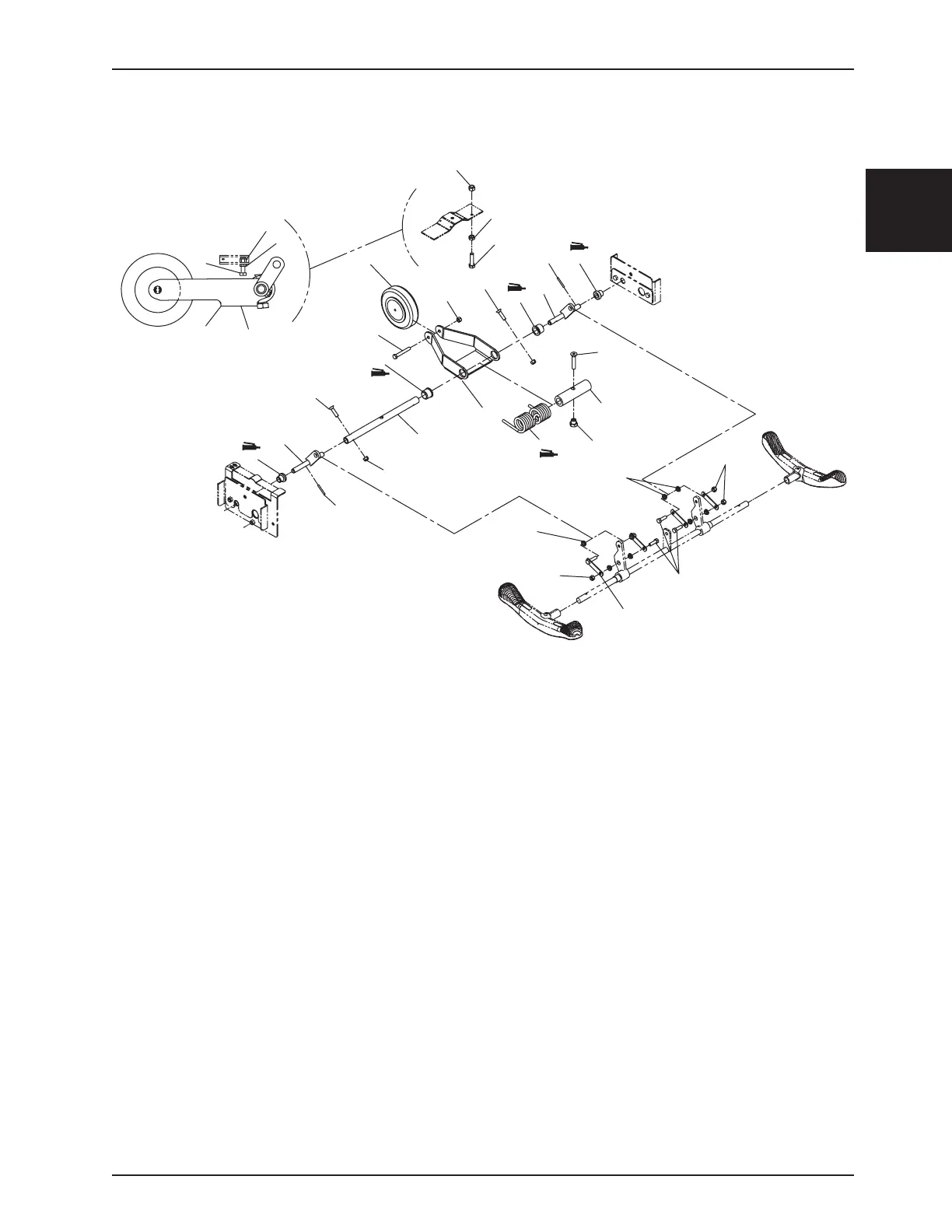

Assemblage de la 5
e
roue en option, base hydraulique
1,2
3
4
6
7
8
4
3
12
1,2
13
14
15
16,2
17
18
8
12
9
11
10
5,2
5,2
19
20
10
9
11
17
ASSEMBLED VIEW
T130
T75
T75
PLACE THE WHEEL IN THE
HORIZONTAL POSITION
8
T130
22
8
T130
20
T240
T130
OL190006 Rev F (Référence seulement)
Assemblage de la 5
e
roue, base hydraulique - OL190006 Rev F (Référence seulement)
Article N
o
de pièce Dénomination de la pièce Qté
1 QPN-13-0159 Bague en nylon 2
2 M0019 Graisse OG2 de Pétro-Canada 0,24 kg
3 17-0083Z Levier de torsion 2
4 VV11A1O36 Vis d’assemblage à tête fraisée
à six pans creux 2
5 QPN-18315 Bague en nylon 2
6 VB15A1O50 Boulon hexagonal 1
7 RL5 5
e
roue 1
8 VE30A1O Contre-écrou hexagonal en nylon 9
9 VE30A1N Contre-écrou hexagonal en nylon 1
10 VE20A1N Contre-écrou hexagonal 1
11 VB15A1N32 Boulon hexagonal 1
12 VG10B0432 Goupille creuse 2
13 VV11B1P48 Vis d’assemblage à tête fraisée
à six pans creux 1
14 17-0243 Bague de la 5
e
roue 1
15 17-0104Z Support de la 5
e
roue 1
16 17-0124W Ressort de la 5
e
roue 1
17 17-0061W Bras de dégagement 1
18 19-0272W Arbre de la 5
e
roue 1
19 28-0150Z Levier du compteur 4
20 QDF17-0020 Entretoise d’épaulement 7
22 VB15A1O32 Boulon hexagonal 3
VUE DE L’ASSEMBLAGE
PLACEZ LA ROUE
HORIZONTALEMENT
