M.2 Part. N. 8000 H1344 (10-2009)
ELECTRIC SYSTEM, DIGITAL INSTRUMENT
KEY TO ELECTRIC DIAGRAM (TE-SMR)
1. Electronic power unit
2. Alternator
3. Voltage regulator
4. Rear stop switch
5. Front stop switch
6. Injector
7. Instrument
8. R.H. front turn indicator
9. Front headlamp
10. Electric fan
11. L.H. front turn indicator
12. Horn
13. L.H. commutator
14. Turn indicators asher
15. Tail light
16. Battery
17. Electric start remote control switch
18. Starting motor
19. Spark plug
20. R.H. rear turn indicator
21. L.H. rear turn indicator
22. Gear shift position sensor
23. H.T. Coil
24. Position throttle control sensor (40)
25. R.H. switch
26. Ignition switch
27. Clutch microswitch
28. Speed sensor
29. Relay for electric fan
30. DC relay
31. Lambda probe
32. Air temperature sensor (40)
33. Coolant temperature sensor
34. Pressure sensor (40)
35. Fuel pump
36. Fall sensor* (SMR)
37. Fuses
38. Power relay
39. Power unit interface
40. M.A.Q.S. (34+24+32)
*: it stops the engine in case of a fall
30 28 10
31 26 29
27
35 23
33 39
20
15
21
41161718
1
13
7
8
9
11
4
5
14
12
6
25
36
37 38
40 22 2
3
34 24
32
28
SMR
TE

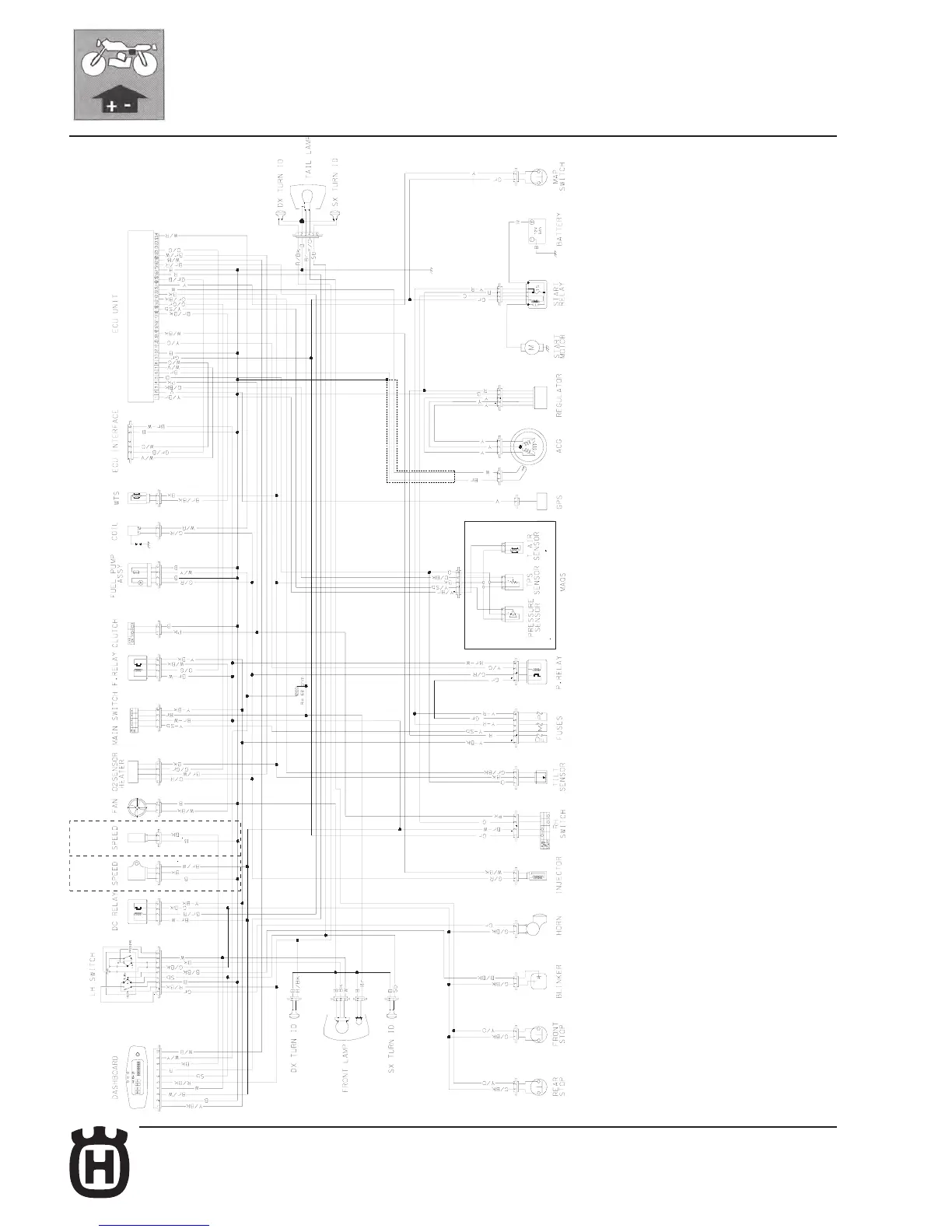

Cable colour coding (TE-SMR)
B Blue
B/Bk Blue/Nero
Bk Black
Br Brown
Br/Bk Brown/Black
Br/R Brown/Red
Br/W Brown/White
G Green
G/Bk Green/Black
G/Gr Green/Grey
G/R Green/Red
Gr Grey
Gr/B Grey/Blue
Gr/Bk Grey/Black
O Orange
O/Bk Orange/Black
O/G Orange/Green
Pk Pink
R Red
R/Bk Red/Black
Sb Sky blue
V Violet
W White
W/B White/Blue
W/Bk White/Black
W/G White/Green
W/R White/Red
W/V White/Violet
W/Y White/Yellow
Y Yellow
Y/Bk Yellow/Black
Y/Br Yellow/Brown
Y/G Yellow/Verde
Y/O Yellow/Orange
Y/Sb Yellow/Sky blue
Y/R Yellow/Red
