104
J3 およ J4 に接続するプラグ側コネクタは、下記のものをご使用ください。
コネクタ 型名 JRC コード
J3
LTWD-06BFFA-L180 5JCDX00014
J4
LTWD-08BFFA-L180 5JCDX00015

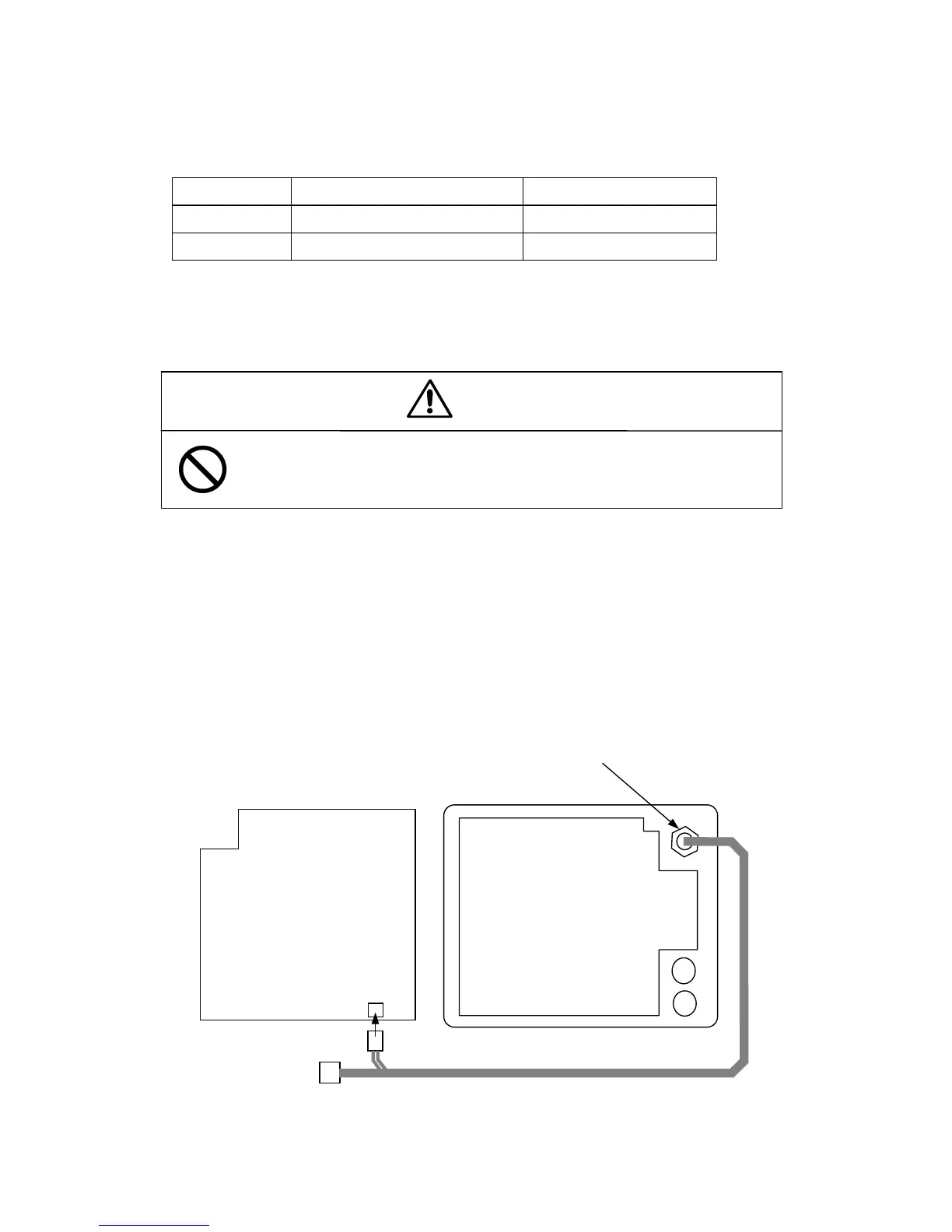

9.3.5 外部ブザーの接続
注意
注意注意
注意
外部ブザーの続作業は、サービスマン以外の方は行なわないでください。
接続が正しくないと、故障、動作不良を起こす恐れがあります。
コネクタ付きケーブル7ZCRD0749)の 5 ピンコネクタ側を指示機背面筐体のゴム栓を
して EXT2 に取り付けます。2 ピン側コネクタを指示機主制御回路CMC-1156)の J5 に接続
します。
3
ピンコネクタは接続する必要はありません。
EXT2 に接続するプラグ側コネクタには 5 ピンコネクタ(型名LTWD-05BFFA-L180JRC
コード:5JCAS00030を使用してください
J5
2
ピン)
主制御回路
CMC-1156
電源回路
CBD-1596)
F1
F2
外部接続用コネクタ
J5
5
ピン)
ゴム栓を外して取り付ける。
2
ピンコネクタ
