27
2.3.2
メニュー内の機能
「＊
＊
＊
＊」印がついた機能を使用するには、外部航法機器との接続が必要です。

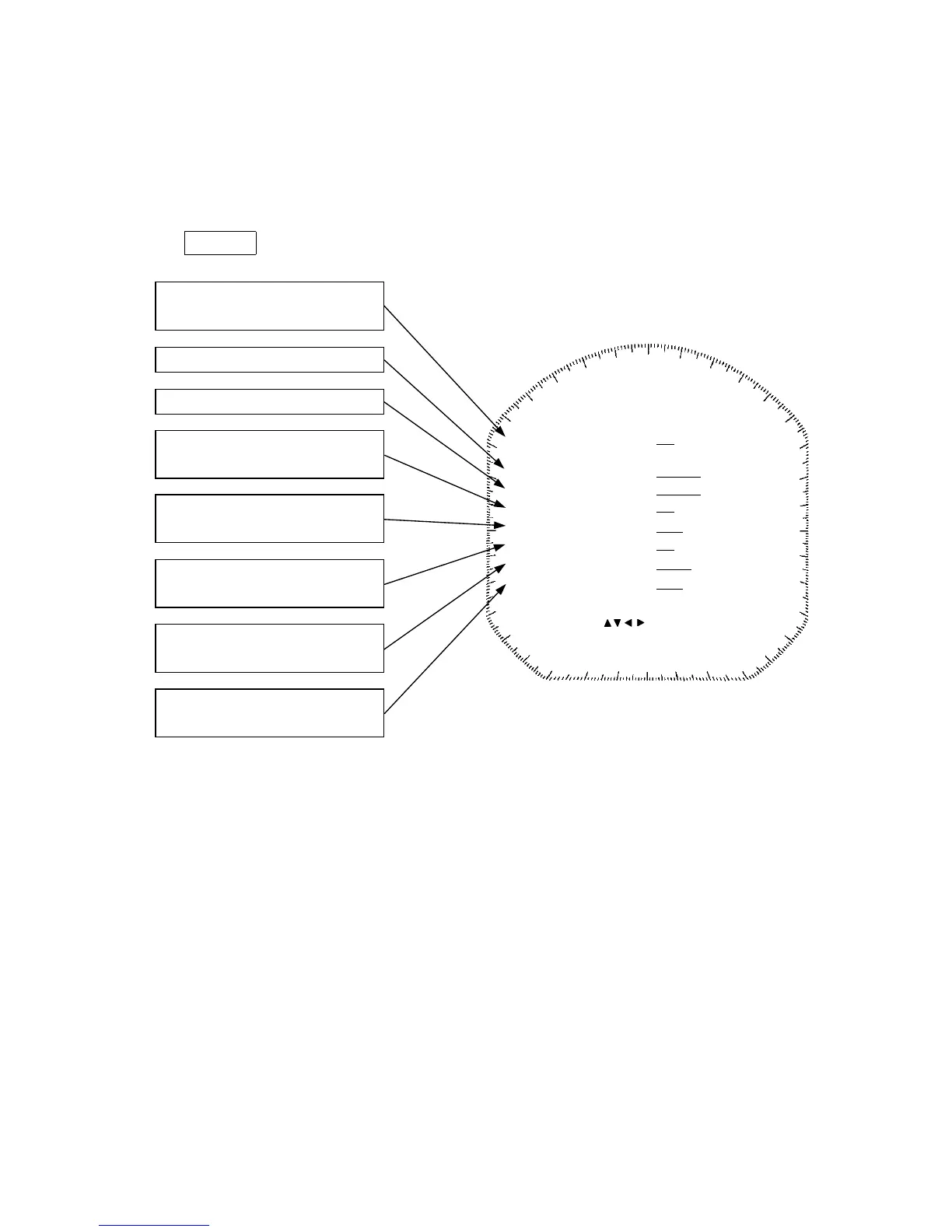

機能設定
EBL1
および
VRM1
の動作機能
を選択する。
EBL2
の使用を選択する｡
VRM2
の使用を選択する｡
PPI
映像の任意の箇所を
2
倍に
拡大表示する｡
EBL
の方位数値の
読みを選択
する｡
＊「相対」または「真」運動表
示を選択する。
＊
PPI
映像の方位表
示方法を選
択する。
レーダエコーの相関処理方法を
選択する。
機能設定
ＥＢＬ１／ＶＲＭ１
ＥＢＬ２
ＶＲＭ２
ＥＢＬの読み
ズーム表示
ＴＭ／ＲＭ
方位表示
映像処理
固定
始点移動
平行線／半周
平行線／全周
使用しない
使用する
使用しない
使用する
相対
真
しない
設定
ＲＭ
ＴＭ
Ｈ－ＵＰ
Ｎ－ＵＰ
Ｃ－ＵＰ
しない
処理１
処理２
クロスキーの
で項目を選択し、
ＭＥＮＵキーを押すと終了します。
ＥＮＴＥＲキーを押して下さい。
42
44
