9.3.6 電子磁気コンパスの接続方法
 船内電源、整流器の出力とパワーケーブルの接続は正しく行なってください。接
続や電圧が正しくないと、故障を起こす恐れがあります。
NMEA0183 出力端子が装備された電子磁気コンパスであれば、レーダ指示機に方位情報を入
力することが可能です。（NMEA0183 出力端子を持たない電子磁気コンパスは接続できませ
ん。）
(1) 電子磁気コンパスのデータケーブル（NMEA0183 出力）を、8 ピンコネクタにハンダ付
けします。極性を下記に示しますので、注意して接続してください。
8 ピンコネクタ（3 ピン） 電子磁気コンパス・データ○
＋
8 ピンコネクタ（4 ピン） 電子磁気コンパス・データ○
－
8ピンコネクタには、型名：LTWD-08BFFA-L180、JRCコード：5JCDX00015を使用し
てください。
 8 ピンコネクタとデータケーブルの接続が正しくない場合、正しいデータが得ら
れません。

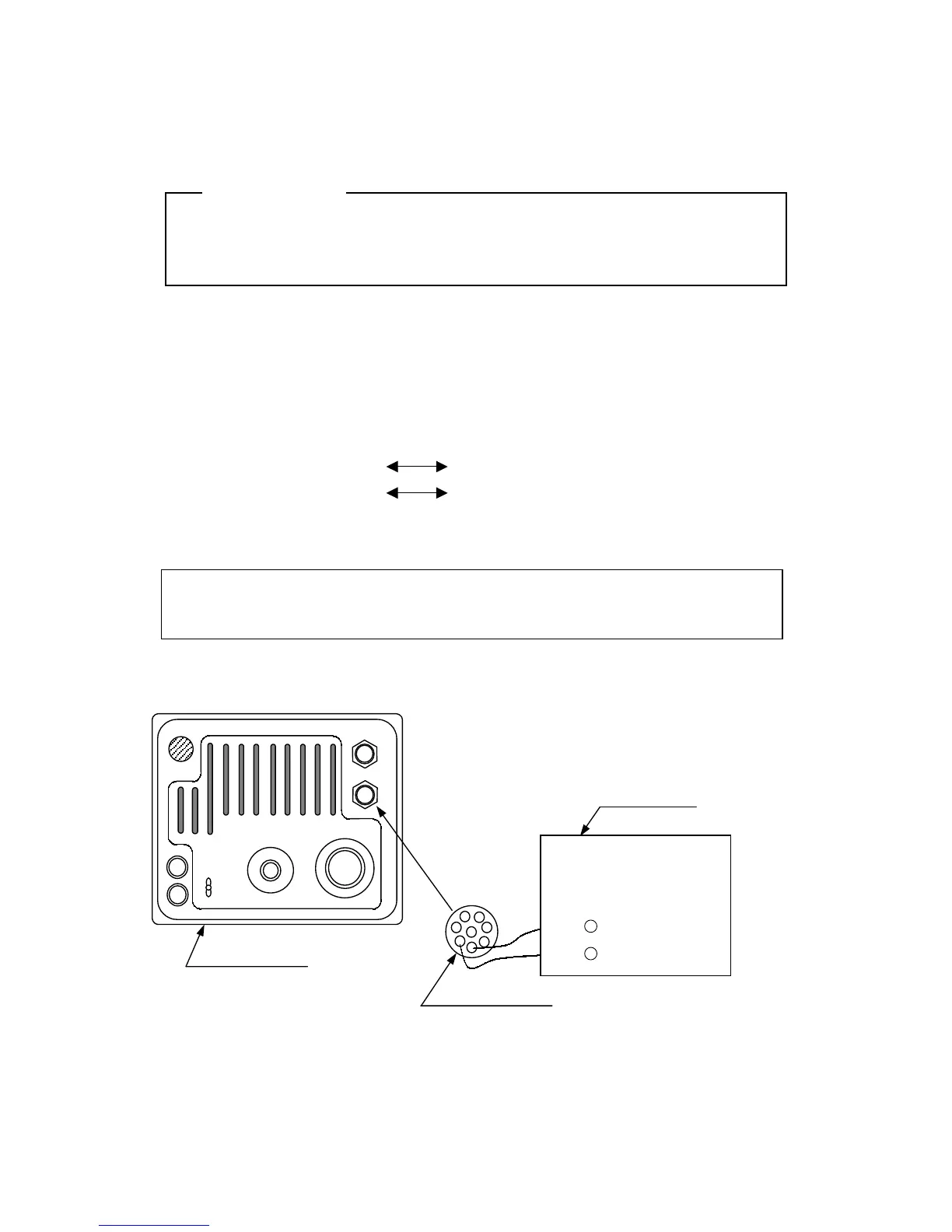

(2) 8 ピンコネクタを指示機背面の J4(EXT1)に接続します。
以上で、接続は完了いたしました。
ご注意
ご
注
意ご
注
意
ご注意
Ｆ１
Ｆ２
Ｅ
ＥＸＴ２
ＥＸＴ１
ＧＰＳ
ＰＯＷＥＲ
ＳＣ ＵＮＩＴ
8 ピンコ
ネ
クタ
（
黒
）
J4
レー
ダ指
示
機
背面図
電子磁気コンパス
1
2
3
4
5
6
7
8
デ
ータ －
デ
ータ ＋
