61
3.3.24 自船が航行中にレーダ PPI 画面上の固定物標を固定したいとき
通常、自船が移動すると、PPI 映像が移動します。
この表示方法を
相対運動表示 ： RM（Relative Motion）
と呼びます。
それに対し、PPI 映像のうち陸地などの固定物標によるエコーの映像は移動せずに、自船の位
置（PPI の中心）が、自船の針路と速力に従って移動する表示方法を
真運動表示 ： TM（True Motion）
と呼びます。
ＴＭ表示をする場合には、航法装置による方位情報と自船の航行速力の入力が必要
となります。
方位情報、速力情報については
「3.6.1 方位情報を得るには」
「3.6.2 速力情報を得るには」
を参照してください。
真運動表示の開始
真運動表示の開始真運動表示の開始
真運動表示の開始
(a)
メニュー
「機能設定」―「TM／RM」行の「TM」を選択する。
PPI 画面の運動表示が「真運動」となります。
・真運動表示（TM）で動作する方位表示は N-UP のみです。

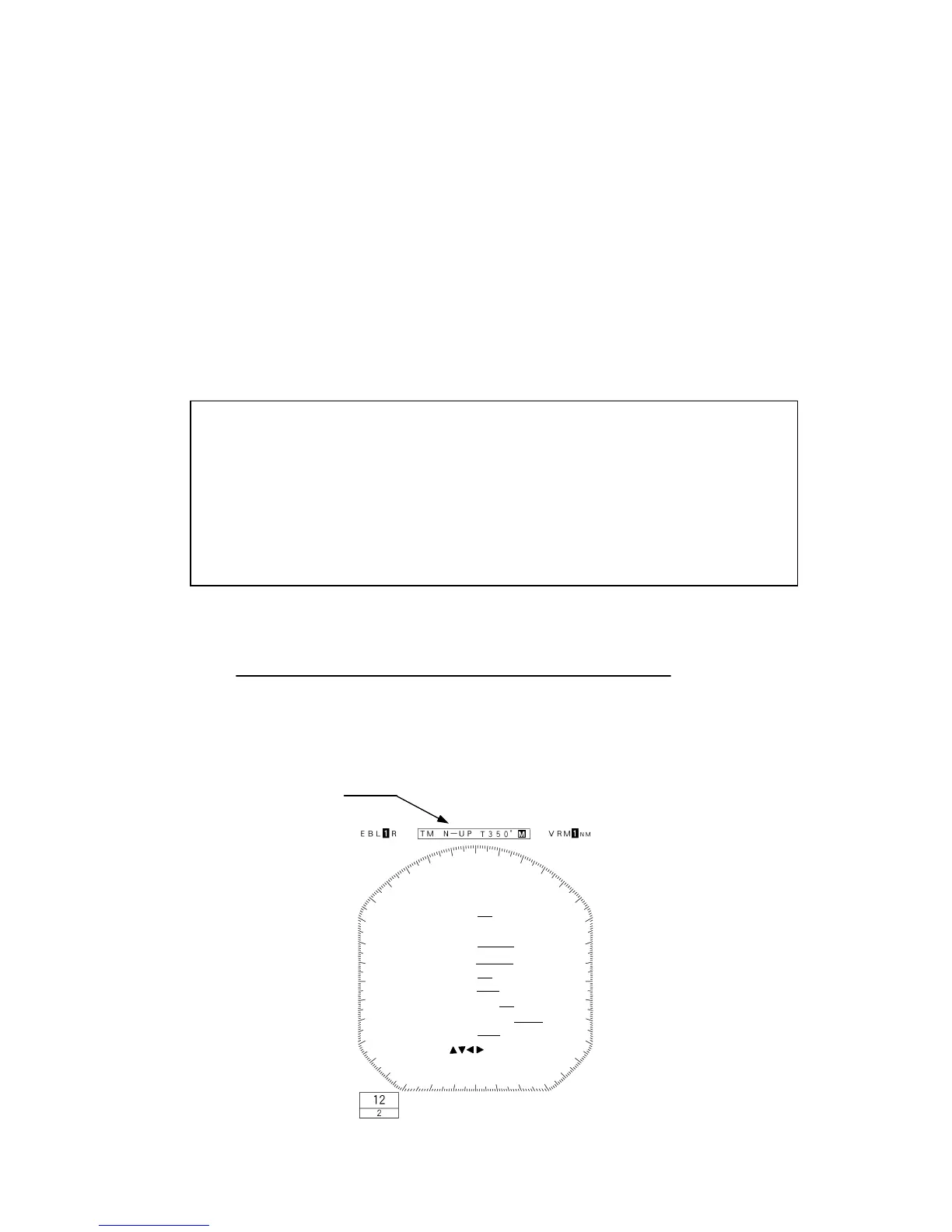

真運動表示モード：TM
機能設定
ＥＢＬ１／ＶＲＭ１
ＥＢＬ２
ＶＲＭ２
ＥＢＬの読み
ズーム表示
ＴＭ／ＲＭ
方位表示
映像処理
固定
始点移動
平行線／半周 平行線／全周
使用しない
使用する
使用しない
使用する
相対
真
しない
設定
ＲＭ ＴＭ
Ｈ－ＵＰ Ｎ－ＵＰ
Ｃ－ＵＰ
クロスキーの で項目を選択し、
ＥＮＴＥＲキーを押して下さい。
ＭＥＮＵキーを押すと終了します。
しない 処理１ 処理２
