18
第
1.5

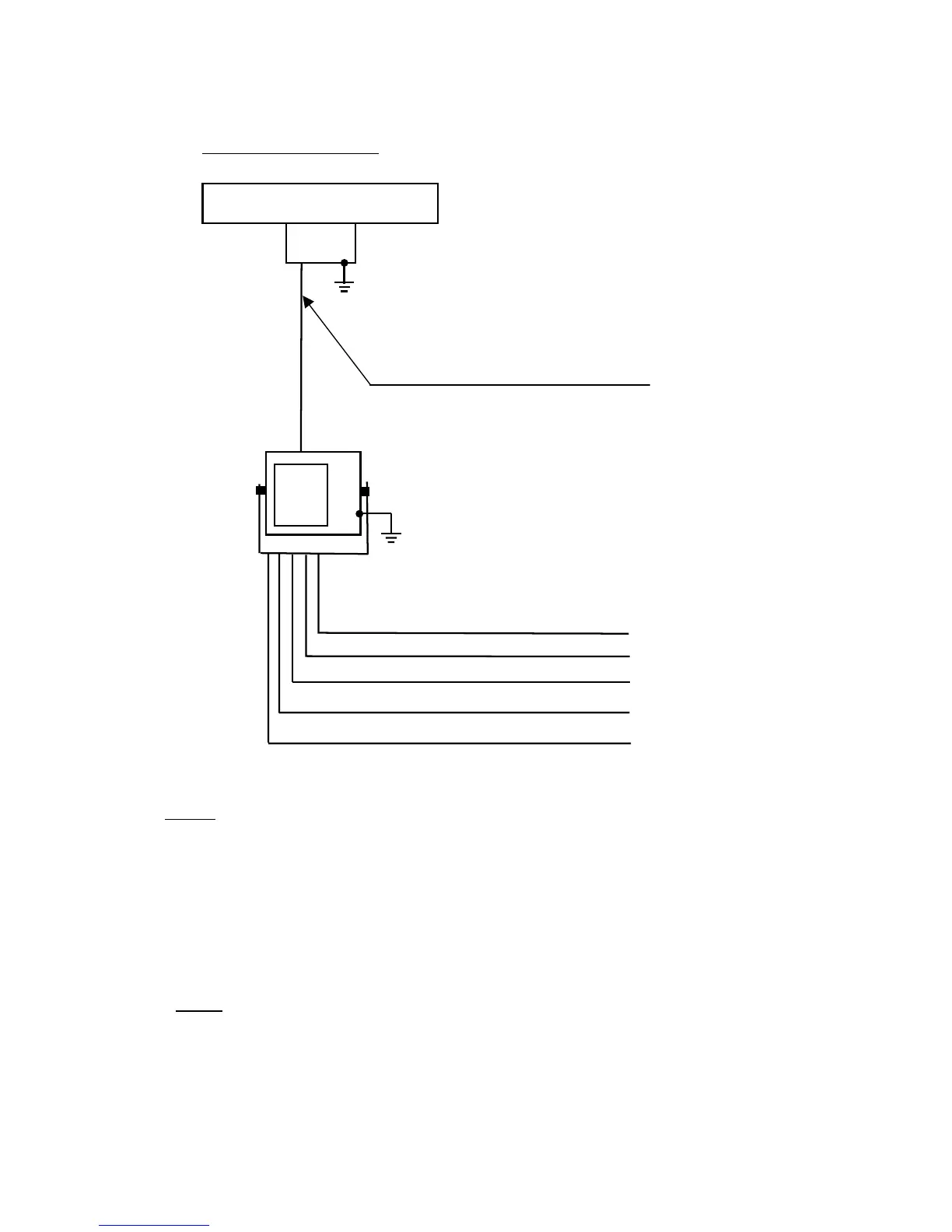

図
JMA-2344
総合系統図
JRC SUPPLY：CFQ6882-20 12.0φ(max)
CFQ6882-20 最大 12.0φ(JRC支給)
SCANNER UNIT NKE-250
空中線 NKE-250
DISPLAY UNIT NCD-4170
指示機 NCD-4170
14-CORES COMPOSITE CABLE
14 芯シールド付複合ケーブル
NOTES
：
ELIMINATING THE INTERFERENCE ON FREQUENCIES USED FOR MARINE COMMUNICATIONS
AND NAVIGATION DUE TO OPERATION OF THE RADAR.
ALL CABLES OF THE RADAR ARE TO BE RUN AWAY FROM THE CABLES OF RADIO EQUIPMENT.
(EX. RADIOTELEPHONE.COMMUNICAITONS RECEIVER AND DIRRECTION FINDER.ETC.)
ESPECIALLY INTER-WIRING CABLES BETWEEN SCANNER UNIT AND DISPLAY UNIT OF THE
RADAR
SHOULD NOT BE RUN PARALLEL WITH THE CABLES OF RADIO EQUIPMENT.
ご注意
レーダの動作が他の無線装置に、雑音妨害を与えることを防止するために、レーダケーブル、
特に空中線ケーブルを他の無線装置のケーブルと平行に設置しないでください。
COMPASS
CFQ-6776(2m) 8.0φ(max) (JRC SUPPLY)
CFQ-6776(2m) 最大 8.0φ (JRC 支給)
GPS
REMOTE MONITOR
NMEA
SHIP'S MAIN(船内電源)
DC 10.8～42V
To Next Page
