REXROTH TS 2plus - Strecke ST 2;R-100, ST 2;R-100 ST; ST 2;R, ST 2;R-100 ST section; Section ST 2;R, ST 2;R-100 ST

Bosch Rexroth AG TS 2plus 4.23–72

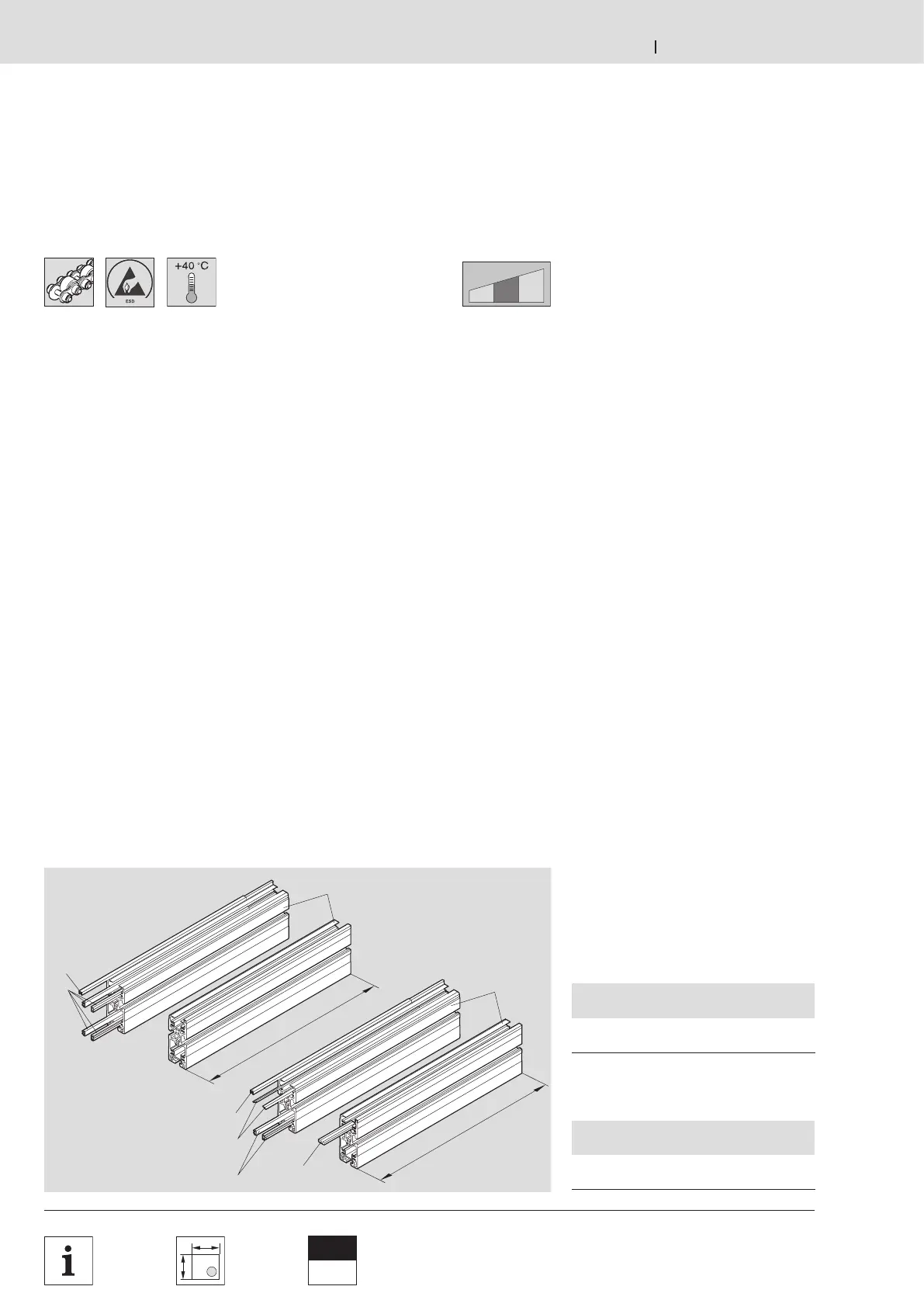

00012876.eps
B2
B1
B3
A
A
B1
B2
ST 2/R-100
ST 2/R-100-ST
B4
l
l
l Nr./No./N°
[mm]
60-6000 3 842 994 907
l = … mm
l Nr./No./N°
[mm]
60-6000 3 842 994 889
l = … mm
 3-62
Clean
Room
 11-109 11-41
kg/cm
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)
Strecke ST 2/R-100, ST 2/R-100 ST
ST 2/R, ST 2/R-100 ST section
Section ST 2/R, ST 2/R-100ST

Verwendung:
In Verbindung mit Antriebsstationen
AS 2/R und Umlenkung UM 2/R zum
Aufbau von Streckeneinheiten.
Material:
Streckenprofil (A) aus eloxiertem
Aluminium.
ST2/R-100:
Gleitprofile (B2) und Führungsprofil
(B1) aus Polyamid.
ST2/R-100-ST:
Obere Gleitprofile (B3) aus Stahl.
Untere Gleitprofile (B2) und
Führungsprofil (B1) aus Polyamid.
Ketten-Führungsprofil (B4) aus
Polyamid.
Lieferumfang:
2x Streckenprofil SP 2/R (A) mit
montierten Führungs- und Gleitprofilen
(B...).
Lieferzustand:
Montiert
Zubehör, optional:
– Streckenstützen SZ 2/…  6-2
– Profilverbinder  3-80
– Querverbinder  3-81

Application:
Used in conjunction with the AS 2/R
drive module and the UM 2/R return unit
to construct conveyor units.
Material:
Section profiles (A) of anodized
aluminum.
ST2/R-100:
Glide profiles (B2) and guide profile
(B1) of polyamide.
ST2/R-100-ST:
Upper glide profiles (B3) of steel.
Lower glide profiles (B2) and guide
profile (B1) of polyamide.
Chain guide profile (B4) made of
polyamide.
Scope of delivery::
2x SP 2/R section profiles (A) with
assembled guide and glide profiles (B...).
Condition on delivery:
Assembled
Optional accessories:
– SZ 2/… leg sets  6-2
– Profile connectors  3-80
– Cross connectors  3-81
Strecke ST 2/R-100 ST
ST 2/R-100 ST section
Section ST 2/R-100 ST
Strecke ST 2/R-100
ST 2/R-100 section
Section ST 2/R-100

Utilisation :
Avec le poste d’entraînement AS 2/R et
le renvoi UM 2/R pour la construction des
unités de section.
Matériau :
Profilés de section (A) en aluminium
anodisé.
ST2/R-100:
Profilés de glissage (B2) et de guidage
(B1) en polyamide.
ST2/R-100-ST:
Profilés de glissage supérieur (B3) en acier.
Profilés de glissage (B2) en bas et
profilés de guidage (B1) en polyamide.
Profilé de guidage de chaîne (B4) en
polyamide.
Fournitures :
2x profilé de section SP 2/R (A) avec
profilés de guidage et de glissage (B...)
montés.
Etat à la livraison :
Monté
Accessoires en option :
– Supports de section SZ 2/…  6-2
– Jonction de profilé  3-80
– Liaison transversale  3-81
