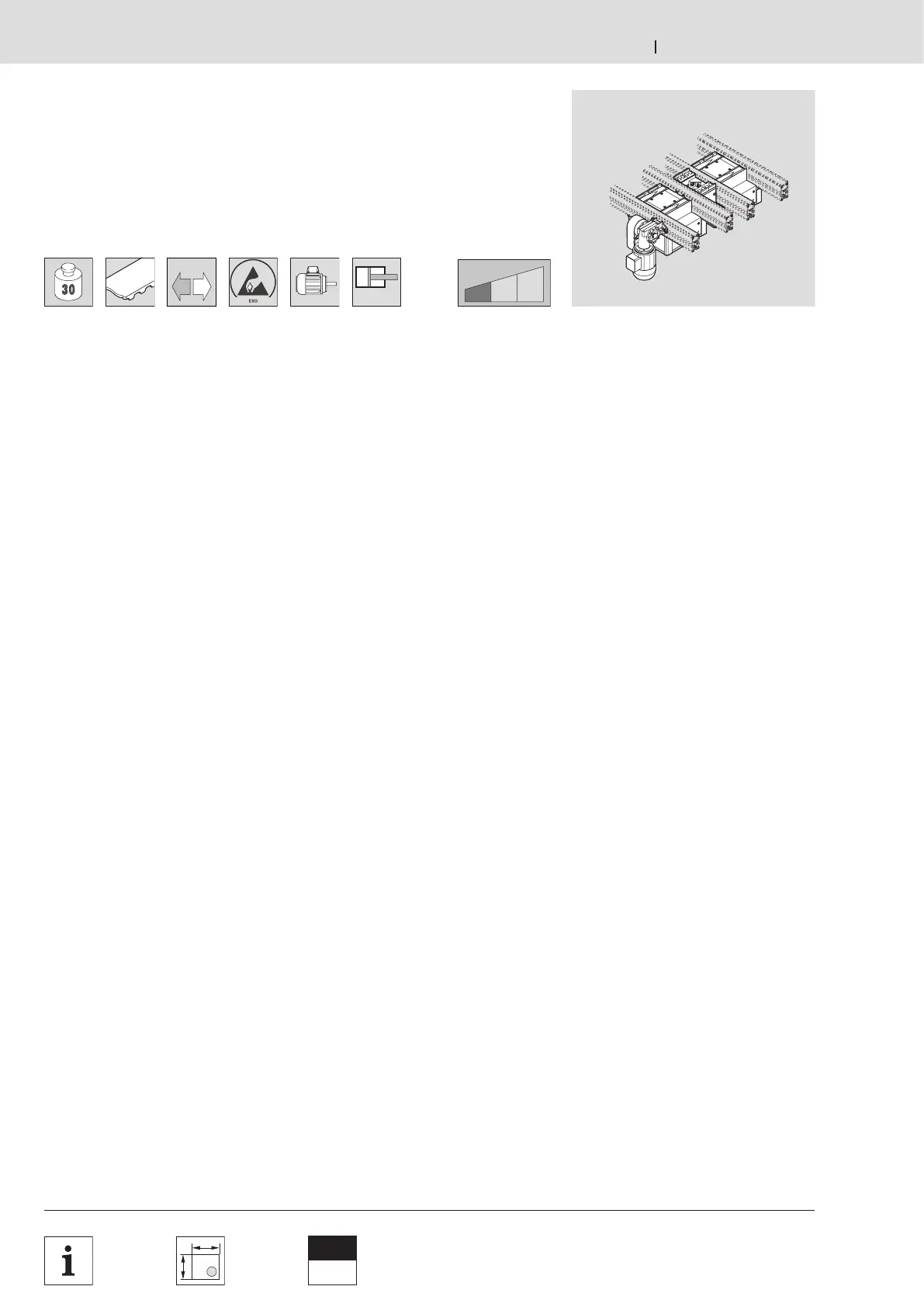

REXROTH TS 2plus - Elektrischer Quertransport EQ 2;TR; EQ 2;TR electrical transverse conveyor; Convoyeur transversal électrique EQ 2;TR

Bosch Rexroth AG TS 2plus 4.25–6
00116096.eps
 5-4
Clean
Room
 11-109 11-57
4...6 bar
kg/cm
Quertransport · Transverse conveyor · Transport transversal
3 842 531
138 (2013-06)
Elektrischer Quertransport EQ 2/TR
EQ 2/TR electrical transverse conveyor
Convoyeur transversal électrique EQ 2/TR

Application:
This EQ 2/TR tandem design electrical
trans verse conveyor with RS 2 roller
section is used to link two parallel
longitudinal conveyor sections sepa ra ted
by a short distance.
Design:
Complete macro module, consisting of:
1x HQ 2/O lift transverse unit 1
1x connection kit 2
1x motor attachment kit 3
1x drive motor 4
1x HQ 2/T lift transverse unit 5
1x drive kit 6
1x intermediate section with 7
roller elements and housing
1x housing element for HQ 2/O 8
lift transverse unit
combined with HQ 2/T
1x housing element for HQ 2/T 9
lift transverse unit
– Motor connection with either cable/
plug (AT = S) or terminal box (AT = K).
Scope of delivery:
Incl. mounting material, pneumatic
elements  11-57.
Condition on delivery:
1, 5: fully assembled,
2, 3, 4: included,
7, 8, 9: not assembled.

Utilisation :
Le convoyeur transversal électrique
EQ 2/TR en version tandem avec des
sections à rouleaux RS 2 est utilisé
comme jonction de deux sections
longitudinales parallèles et proches l‘une
de l‘autre.
Construction :
Macromodule complet, celui-ci
comprend :
1x unité de levée transversale HQ 2/O 1
1x jeu de jonction 2
1x kit de montage du moteur 3
1x moteur d‘entraînement 4
1x unité de levée transversale HQ 2/T 5
1x kit d‘entraînement 6
1x section intermédiaire avec 7
des éléments à rouleaux et
le carter correspondant
1x carter pour l'unité 8
de levée transversale HQ 2/O
utilisée avec la HQ 2/T
1x carter pour l'unité 9
de levée transversale HQ 2/T
– Raccordement du moteur au choix
avec câble/connecteur (AT = S) ou
bornier de connexion (AT = K).
Fournitures :
Matériel de fixation et éléments
pneumatiques inclus  11-57.
Etat à la livraison :
1, 5 : entièrement monté,
2, 3, 4 : joint,
7, 8, 9 : en pièces détachées.

Verwendung:
Der elektrische Quertransport EQ 2/TR
in Tandemausführung mit Rollenstrecke
RS 2 wird zur Verbindung von zwei in
geringem Abstand parallel verlaufenden
Längsstrecken eingesetzt.
Ausführung:
komplettes Makromodul, bestehend aus:
1x Hub-Quereinheit HQ 2/O 1
1x Verbindungssatz 2
1x Motoranbausatz 3
1x Antriebsmotor 4
1x Hub-Quereinheit HQ 2/T 5
1x Antriebsbausatz 6
1x Zwischenstrecke mit
Rollenelementen und
zugehörigem Schutzkasten 7
1x Schutzkasten für
Hub-Quereinheit HQ 2/O
in Verbindung mit HQ 2/T 8
1x Schutzkasten für
Hub-Quereinheit HQ 2/T 9
– Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmenkasten
(AT = K).
Lieferumfang:
incl. Befestigungsmaterial, Pneumatik-
Elemente  11-57.
Lieferzustand:
1, 5: komplett montiert,
2, 3, 4: beiliegend,
7, 8, 9: unmontiert.
