Transportsteuerung · Transportation control · Commande de transport
3 842 531
138 (2013-06)

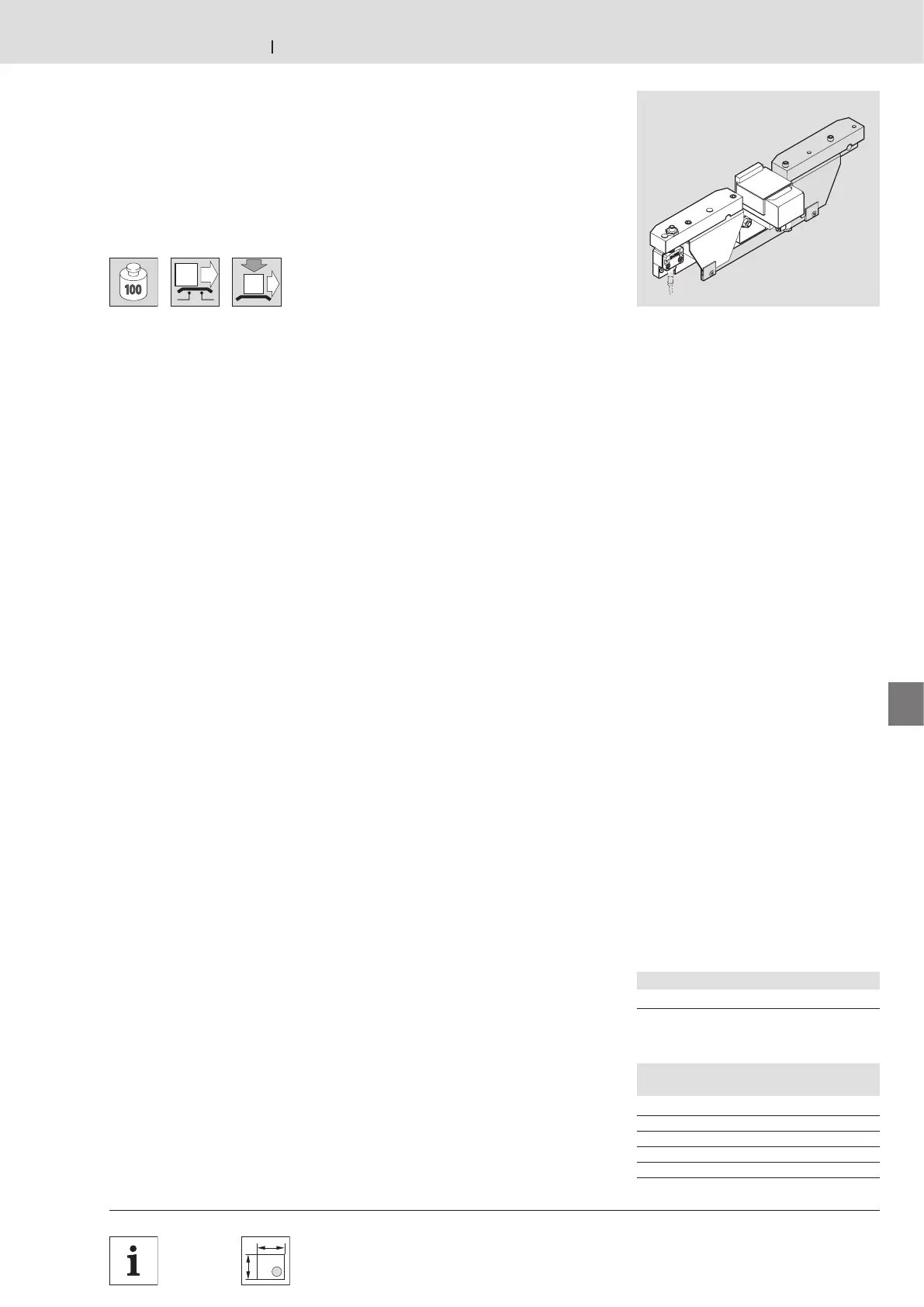

Wippe WI 2/D
WI 2/D rocker
Bascule WI 2/D

Verwendung:
Zur Bereichsüberwachung, zur
Werkstückträgererkennung und als
Anschlag für Werkstückträger beim
Quertransport.
Für Werkstückträgergewichte > 35 kg.
Ausführung:
– Mit Dämpfung.
– Einfache und kompakte Bauweise.
– Überwachungsbereich: 400-1040 mm
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage
der Wippe WI/D an der Förderstrecke
ST 2/… oder Bandstrecke BS 2/…
Zubehör, erforderlich:
12-mm-Näherungsschalter rund mit
Schaltabstand S
N
≥ 4 mm,  8-29.
Zubehör, optional:
Zusätzliche Wippenverlängerung
MS mit zweitem Wippenkörper und
Verbindungsleiste für den Wippeneinbau
zwischen Streckenanfang und -ende.

Application:
Used for area moni toring, workpiece
pallet recognition and as a stop for
transverse transportation of workpiece
pallets.
For workpiece pallet weights > 35 kg.
Design:
– With damping.
– Simple and compact construction.
– Monitoring area: 400-1040 mm.
Scope of delivery:
incl. mounting material to mount the
WI/D rocker on the ST 2/… conveyor
section element or BS 2/… belt section.
Required accessories:
Round 12 mm proximity switch with a
distance of S
N
≥ 4 mm,  8-29.
Optional accessories:
Additional rocker extension MS with
second rocker and connecting strip
for installation of a rocker positioned
between the start and end of the
conveyor section.

Utilisation :
Pour contrôler le secteur, à reconnaître
les palettes porte-pièces et de butée aux
palettes porte-pièces lors du transport
transversal.
Pour des palettes porte-pièces > 35 kg.
Construction :
– Equipée d’amortisseurs.
– Construction légère et compacte.
– Secteur contrôlé : 400-1040 mm.
Fournitures :
Matériel de fixation inclus pour le
montage de la bascule WI/D sur
l’élément de section de transport
ST 2/… ou à la section à bande BS 2/…
Accessoires nécessaires :
Détecteur de proximité 12 mm rond avec
une distance S
N
≥ 4 mm,  8-29.
Accessoires en option :
Rallonge supplémentaire MS avec
deuxième bascule et une réglette de
raccord pour l’installation de la bascule
entre les deux extremités de la section.
Wippe WI 2/D
WI 2/D rocker
Bascule WI 2/D
Zusätzliche Wippenverlängerung MS
Additional rocker extension MS
Rallonge supplémentaire MS
1)
Nicht geeignet für Strecken ST 2/C-H und
ST 2/R-H.
1)
Not suitable for conveyor sections
ST 2/C-H and ST 2/R-H.
1)
N’est pas adapté pour les sections
ST 2/C-H et ST 2/R-H.
