REXROTH TS 2plus - Elektrischer Quertransport EQ 2;TR-90; EQ 2;TR-90 electrical transverse conveyor; Convoyeur transversal électr. EQ 2;TR-90

Bosch Rexroth AG TS 2plus 4.25–8
00125183.eps
 5-4
Clean
Room
 11-109 11-59
kg/cm
4...6 bar
Quertransport · Transverse conveyor · Transport transversal
3 842 531
138 (2013-06)

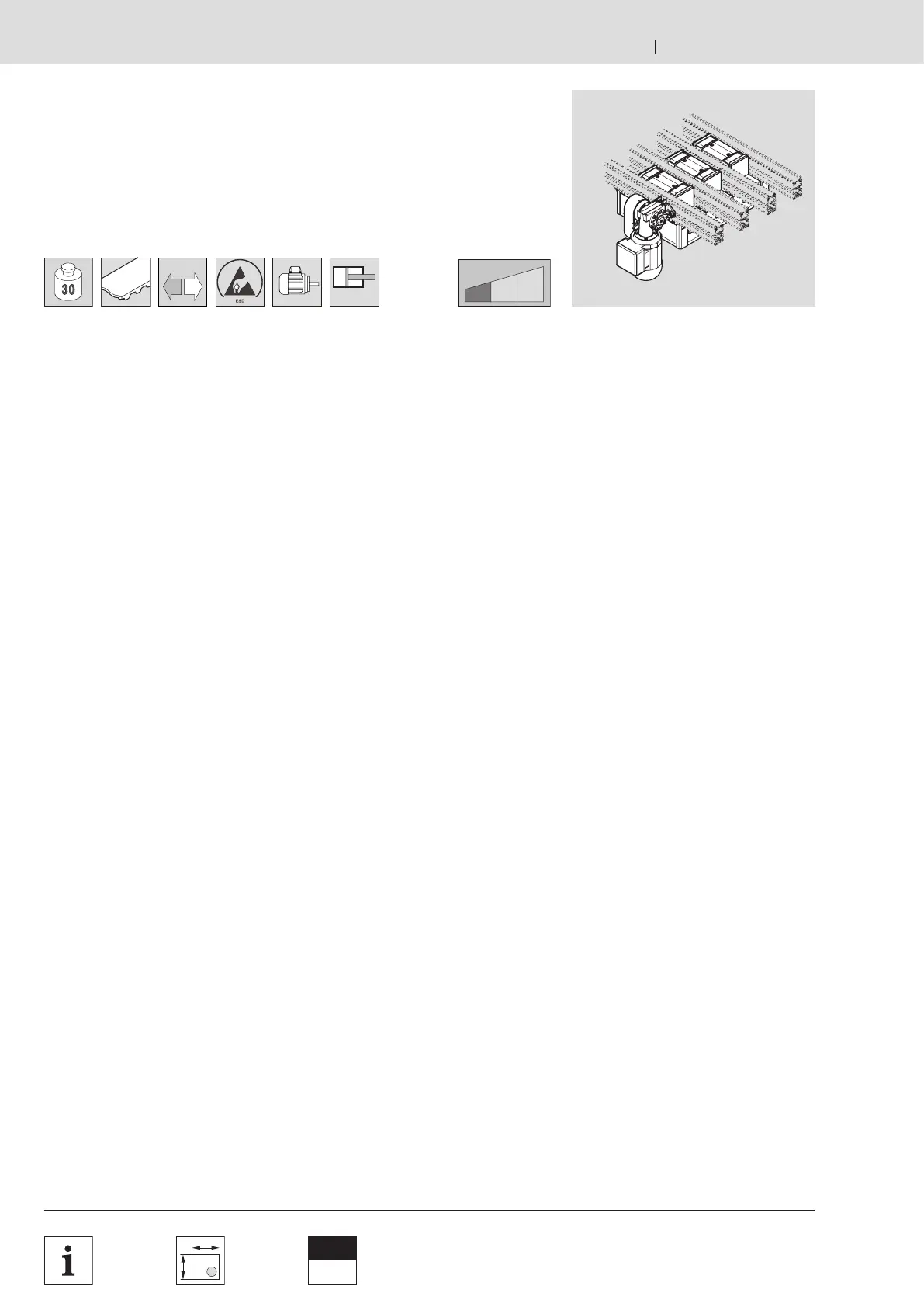

Elektrischer Quertransport EQ 2/TR-90
EQ 2/TR-90 electrical transverse conveyor
Convoyeur transversal électr. EQ 2/TR-90

Application:
This EQ 2/TR-90 tandem design
electrical transverse conveyor with driven
intermediate section is used to link two
parallel longitudinal conveyor sections
separated by 90 mm.
Design:
Complete macro module, consisting of:
1x HQ 2/O lift transverse unit 1
1x connection kit 2
1x motor attachment kit 3
1x drive motor 4
2x HQ 2/T lift transverse unit 5
2x drive kit 6
1x housing element for HQ 2/O
lift transverse unit
combined with HQ 2/T 7
– Motor connection with either cable/
plug (AT = S) or terminal box (AT = K).
Scope of delivery:
Incl. mounting material, pneumatic
elements  11-59.
Condition on delivery:
1, 5, 6: fully assembled,
2, 3, 4: included,
7: not assembled.

Utilisation :
Le convoyeur transversal électrique
EQ 2/TR-90 en version tandem avec
section intermédiaire entraînée est
utilisé comme jonction de deux sections
longitudinales parallèles avec un
écartement de 90 mm.
Construction :
Macromodule complet, celui-ci
comprend :
1x unité de levée transversale HQ 2/O 1
1x jeu de jonction 2
1x kit de montage du moteur 3
1x moteur d‘entraînement 4
2x unité de levée transversale HQ 2/T 5
2x kit d‘entraînement 6
1x carter pour l'unité
de levée transversale HQ 2/O
utilisée avec la HQ 2/T 7
– Raccordement du moteur au choix
avec câble/connecteur (AT = S) ou
bornier de connexion (AT = K).
Fournitures :
Matériel de fixation et éléments
pneumatiques inclus  11-59.
Etat à la livraison :
1, 5, 6 : entièrement monté,
2, 3, 4 : joint,
7 : en pièces détachées.

Verwendung:
Der elektrische Quertransport
EQ 2/TR-90 in Tandemausführung mit
angetriebener Zwischenstrecke wird zur
Verbindung von zwei in 90 mm Abstand
parallel verlaufenden Längsstrecken
eingesetzt.
Ausführung:
komplettes Makromodul, bestehend aus:
1x Hub-Quereinheit HQ 2/O 1
1x Verbindungssatz 2
1x Motoranbausatz 3
1x Antriebsmotor 4
2x Hub-Quereinheit HQ 2/T 5
2x Antriebsbausatz 6
1x Schutzkasten für
Hub-Quereinheit HQ 2/O
in Verbindung mit HQ 2/T 7
– Motoranschluss wahlweise mit
Kabel/Stecker (AT = S) oder
Klemmenkasten (AT = K).
Lieferumfang:
incl. Befestigungsmaterial, Pneumatik-
Elemente  11-59.
Lieferzustand:
1, 5, 6: komplett montiert,
2, 3, 4: beiliegend,
7: unmontiert.
