REXROTH TS 2plus - Set Stellungsabfrage RA; Position inquiry RA; Set d‘interrogation de position RA

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Bosch Rexroth AGTS 2plus 4.2 7–11
Nr./N°/N°
RA
3 842 536 975
3 842 536 975
00127916.eps
00127924
E2
00127928.eps
1/BN
I
L+
L-
4/BK
3/BU
1
4


M12 x1
6
00127929.eps
1


1








M8x1
3
Positionieren und Orientieren · Positioning and orientation · Positionnement et orientation
3 842 531
138 (2013-06)

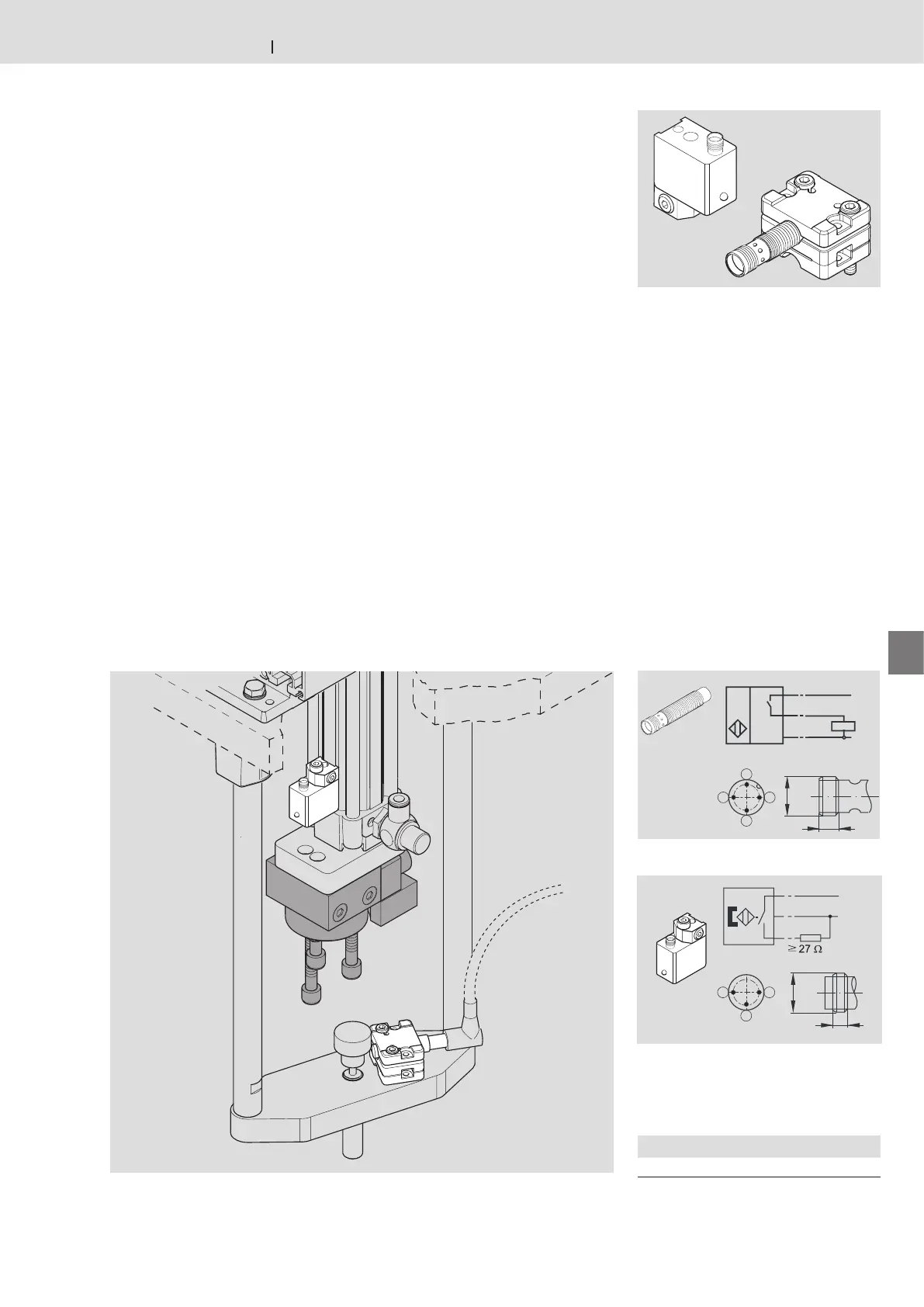

Set Stellungsabfrage RA
Position inquiry RA
Set d‘interrogation de position RA

Verwendung mit Revolveranschlag:
Die HP 2/L kann für den Einsatz
mit einem Revolveranschlag (z. B.
Somatec) als Modifikation mit längeren
Führungssäulen bestellt werden.
Zur Abfrage der oberen Stellungen
am Revolveranschlag kommt ein
mitfahrender Näherungsschalter an
Stelle des Zylinderschalters zum
Einsatz (Set Stellungsabfrage RA
3 842 536 975).
Zubehör, erforderlich:
Anschlusskabel mit Stecker

Application with turret stop:
For use with a turret stop (e.g.
Somatec) the HP 2/L can be ordered
with longer guide rails as a modification.
An accompanying proximity switch is
used instead of the cylinder switch
to query the upper positions on the
turret stop (position inquiry set RA
3 842 536 975).
Required accessories:
Connection cable with plug

Utilisation avec butée revolver :
Pour l‘usage avec une butée revolver
(par ex. Somatec), la HP 2/L est
commandable comme modification
avec des rails de guidage plus longue.
Concernant l‘interrogation des positions
supérieures sur la butée revolver, un
détecteur de proximité accompagnateur
vient se mettre à la place du détecteur
de position (set d‘interrogation de
position RA 3 842 536 975).
Accessoires nécessaires :
Câble de raccordement avec fiche
Set Stellungsabfrage RA
Position inquiry RA
Set d‘interrogation de position RA
