REXROTH TS 2plus - Positioniereinheit PE 2;X; PE 2;X position unit; Unité de positionnement PE 2;X

Bosch Rexroth AG TS 2plus 4.27–6
00126892.eps
3500 N
4...6 bar
 7‑2
Clean
Room
 11‑109 11‑76
Positionieren und Orientieren · Positioning and orientation · Positionnement et orientation
3 842 531
138 (2013-06)

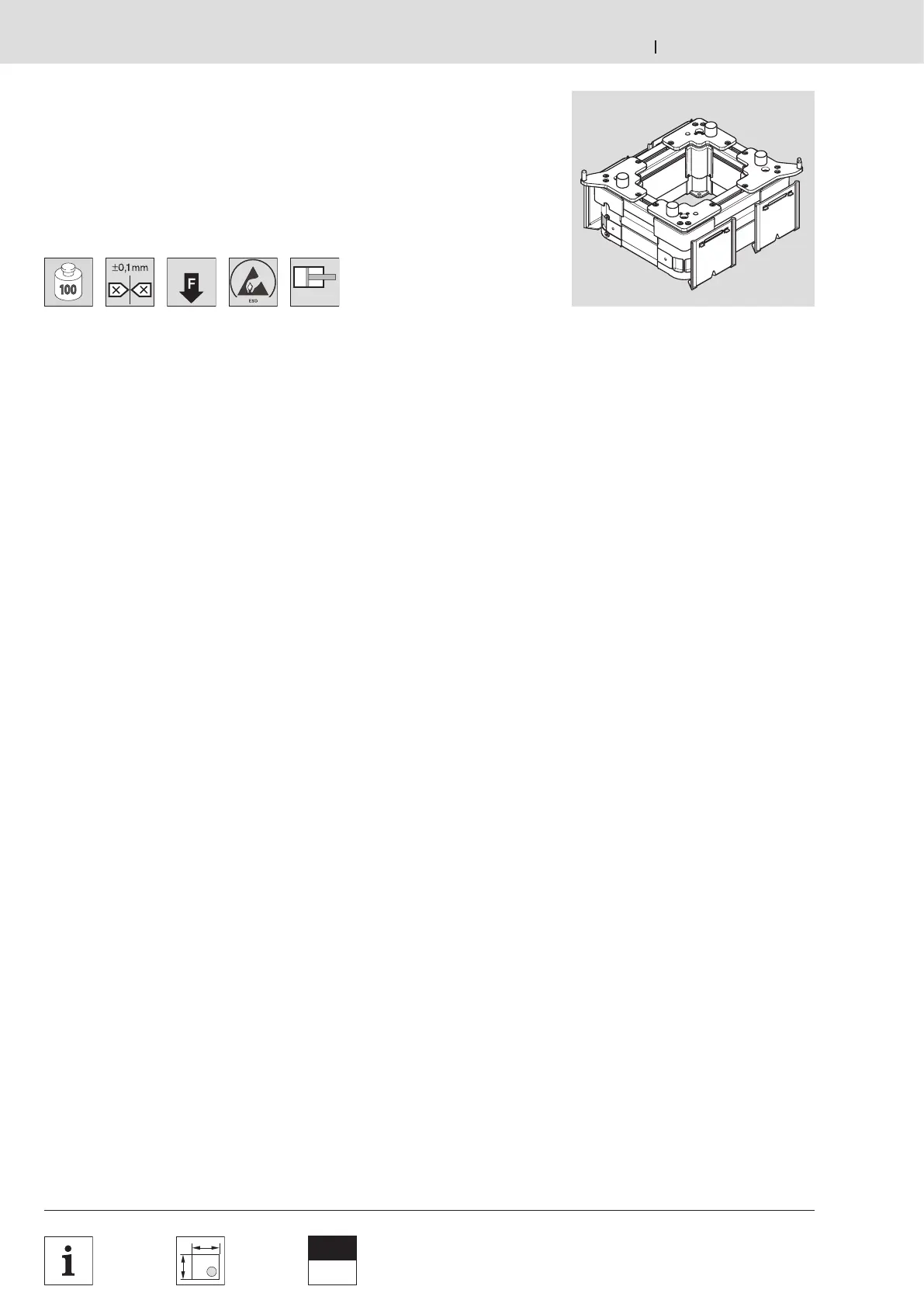

Positioniereinheit PE 2/X
PE 2/X position unit
Unité de positionnement PE 2/X

Verwendung:
Positionierung eines Werkstückträgers in
einer Bearbeitungsstation.
Ausführung:
– Verwendbar mit allen
Werkstückträgern WT 2/…
– Kleiner Aushub (ca. 9 mm über
Förderniveau)
– Positionierung über die
Positionierstifte der PE 2
und Positionierbuchsen des
Werkstückträgers WT 2/…
– Befestigungsbohrungen am
Hubrahmen als optionale
Schraubstellen für separates
Maschinengestell
– Positioniergenauigkeit bis zu ±0,1 mm
bei Montage auf einem separaten
Maschinengestell
– Zulässige vertikale Prozesskraft:
3500 N incl. WT 2/…
Lieferzustand:
Montiert
Lieferumfang:
Inkl. Befestigungsmaterial zur
Montage der PE 2 in ST 2 oder
BS 2, Schalterhalter für die Montage
von M 12–Näherungsschaltern zur
Stellungsabfrage oben.
Zubehör, erforderlich:
Vereinzeler VE 2/...  8‑4

Application:
To position a workpiece pallet in a
processing station.
Design:
– Can be used with all WT 2/…
workpiece pallets
– Small lifting level (approx. 9 mm above
conveying level)
– Positioning via the PE 2 positioning
pins and the positioning bushings on
the WT 2/… workpiece pallet
– Mounting bores on lift frame as an
optional fastening point for a separate
machine stand
– Positioning accuracy up to ±0.1 mm
when assembled on a separate
machine frame
– Permissible vertical process forces:
3500 N incl. WT 2/…
Condition on delivery:
Fully assembled
Scope of delivery:
Incl. mounting material to mount the
PE 2 in ST 2 or BS 2, switch bracket to
mount M 12 proximity switches for top
position inquiry.
Required accessories:
VE 2/... stop gate  8‑4.

Utilisation :
Positionnement d’une palette porte‑
pièces dans un poste de traitement.
Construction :
– Utilisable avec toutes les palettes
porte‑pièces WT 2/…
– Niveau de levage faible (env. 9 mm
au‑dessus du niveau du convoyeur)
– Positionnement via les tiges de
positionnement de la PE 2 et les
douilles de positionnement de la
palette porte‑pièce WT 2/…
– Alésages de fixation sur le cadre de
levage comme position de vis en
option pour batî de machine séparé
– Précision de positionnement jusqu’à
±0,1 mm lors de montage sur un
piètement de machine séparé
–
Force de process verticale admissible :
3500 N (WT 2/… inclus)
État à la livraison :
Monté
Fournitures :
Matériel de fixation pour le montage de
la PE 2 dans ST 2 ou BS 2, support
d’interrupteur pour le montage de
détecteurs de proximité M 12 pour
l’interrogation de position haut.
Accessoires nécessaires :
Séparateur VE 2/...  8‑4.
