REXROTH TS 2plus - Streckenstützen SZ 2;…; SZ 2;… leg sets; Supports de section SZ 2;…

Bosch Rexroth AG TS 2plus 4.26–2
00126885.eps
45
25
95
Stützen · Leg sets · Supports
3 842 531
138 (2013-06)

Verwendung:
Streckenstützen tragen die
Förderstrecke. Stützen sind in
unmittelbarer Nähe von Antrieb und
Umlenkung sowie unter Streckenstößen
anzubringen. Bei Streckeneinheiten
sind in gleichmäßigem Abstand von
max. 2000 mm Streckenstützen zu
montieren.
Ausführung:
– Aluminium-Strangpressprofile

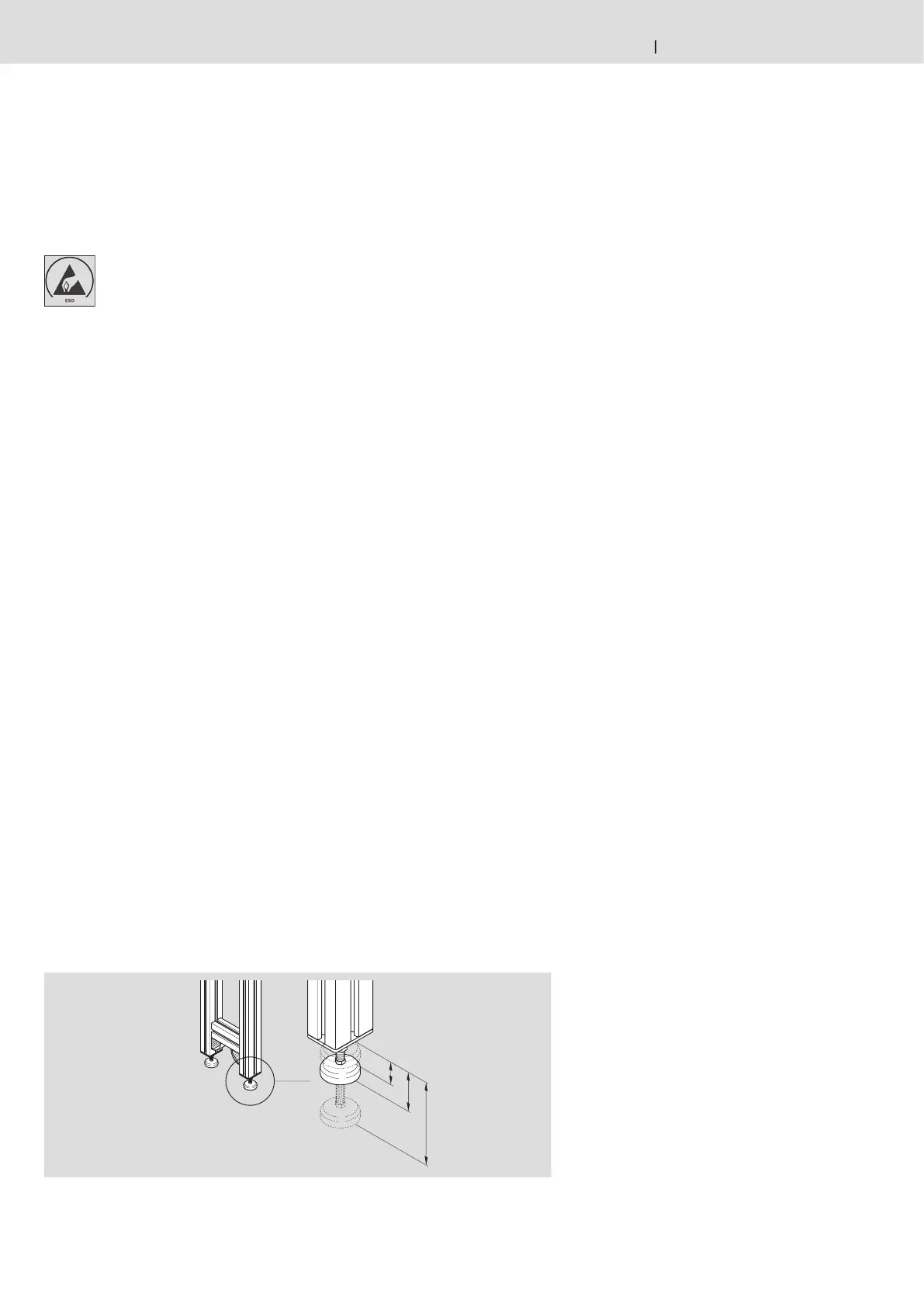

– Höheneinstellbare Standfüße
– Passend für Förderstrecken,
Stützen SZ 2/...-H für den Aufbau
von hochbelasteten Förderstrecken in
Verbindung mit den Bandstrecken
BS 2/...-H und Streckeneinheiten
SE 2/...-H
Lieferumfang:
Inkl. höheneinstellbaren Standfüßen,
inkl. Befestigungsmaterial zur Montage
der Streckenstütze an Förderstrecke,
Antriebsstation oder Umlenkung.
Lieferzustand:
Unmontiert
Zubehör, erforderlich:
Streckenstützen müssen
mit Fundamentwinkeln
3 842 146 815  6-9 und
Bodendübeln 3 842 526 560  6-9
am Boden verankert werden.
Streckenstützen SZ 2/…
SZ 2/… leg sets
Supports de section SZ 2/…

Application:
Leg sets support the conveyor section.
They have to be mounted directly next
to the drive, return units and underneath
section joints. Conveyor units are to be
supported with extra leg sets in equal
distances of max. 2000 mm.
Design:
– Extruded aluminum profiles
– Height-adjustable support feet
– Suitable for conveyor sections,
SZ 2/...-H leg sets for constructing
heavy-duty conveyor sections in
conjunction with BS 2/...-H belt
sections and SE 2/...-H conveyor units
Scope of delivery:
Incl. height-adjustable support feet, incl.
mounting material to install the leg sets
on the conveyor section, drive module,
or return unit.
Condition on delivery:
Not assembled
Required accessories:
Leg sets must be anchored to
the floor with foundation brackets
3 842 146 815  6-9
and anchor bolts
3 842 526 560  6-9.

Utilisation :
Les supports de section servent de
support aux sections de transport.
Il convient d’utiliser les supports à
proximité immédiate de l’entraînement,
du renvoi et des jonctions des sections.
Pour les unités de section, les supports
de section sont à monter en respectant
un intervalle régulier de 2 000 mm max.
Construction :
– Profilé en aluminium extrudé
– Pieds réglables en hauteur
– Adapté pour les sections de
transport, supports SZ 2/...-H pour la
construction de sections de transport
fortement chargées en association
avec les sections à bande BS 2/...-H
et les unités de section SE 2/...-H
Fournitures :
Pieds réglables en hauteur inclus,
matériel de fixation inclus pour le
montage du support de section sur
la section de transport, le poste
d’entraînement ou l’unité de renvoi.
État à la livraison :
Non monté
Accessoires nécessaires :
Les supports de section doivent être
fixés au sol à l’aide d’équerres de
fondation 3 842 146 815  6-9 et de
chevilles de sol 3 842 526 560  6-9.
