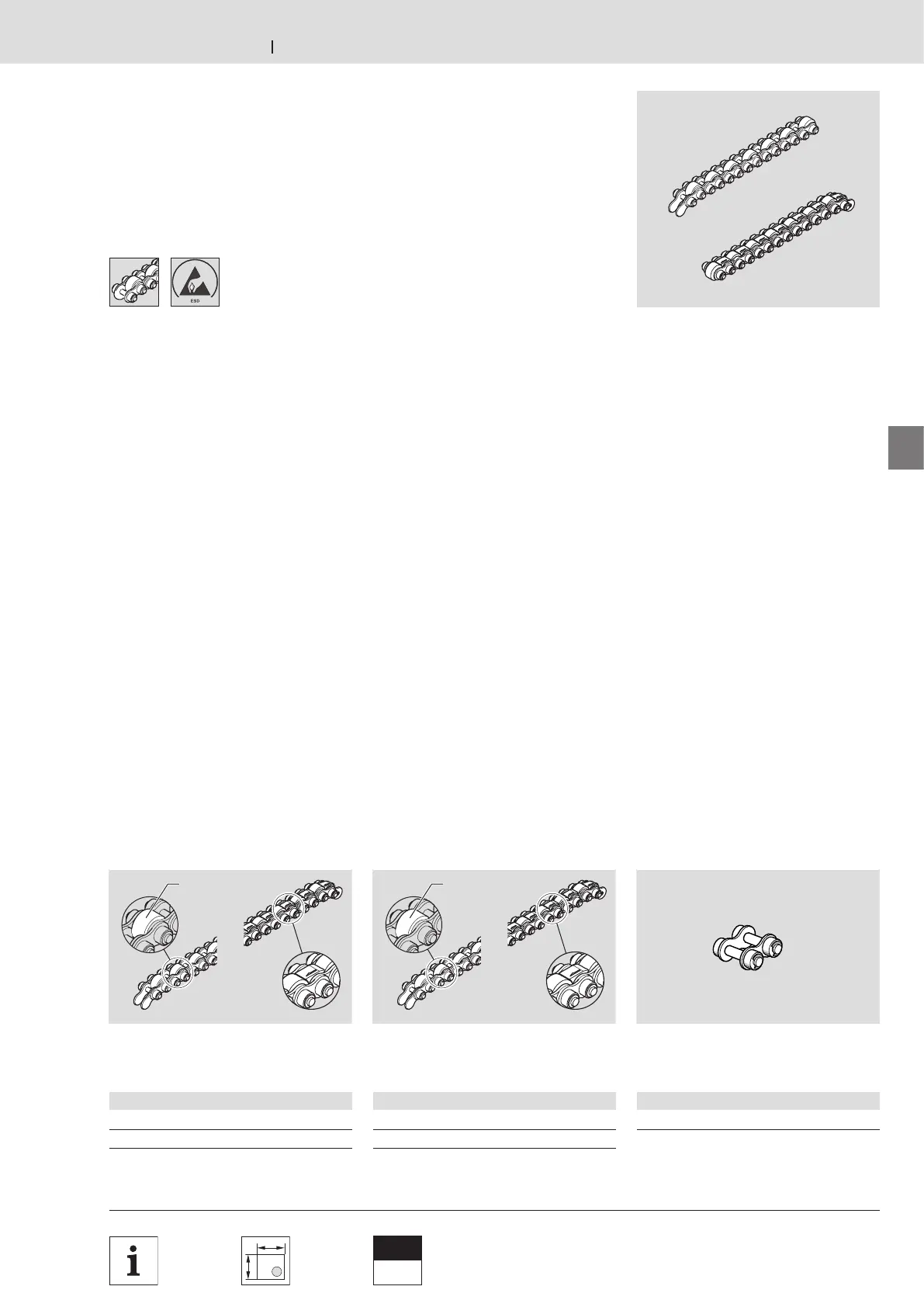

REXROTH TS 2plus - Staurollenkette; Accumulation roller chain; Chaîne à galets d’accumulation

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Bosch Rexroth AGTS 2plus 4.2 3–83
00125172.eps00125172.eps
Nr./No./N°
3 842 530 417
00013261.eps
00126874.eps
Nr./No./N°
B 12000 mm 3 842 530 864
B
1)
12000 mm 3 842 536 270
 3-2
Clean
Room
 11-109 11-45
Nr./No./N°
A 12000 mm 3 842 523 918
A
1)
12000 mm 3 842 536 268
A
A
1)
B
B
1)
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)
Staurollenkette
Accumulation roller chain
Chaîne à galets d’accumulation

Verwendung:
Fördermedium für die Werkstückträger
des TS 2plus in Verbindung mit
Förderstrecken-Elementen ST 2/R und
ST 2/R-H.
Ausführung:
– Lieferung in Einheiten zu 12000 mm.
Längen l > 12000 mm können durch
Verbinden mehrerer Staurollenketten
mittels Kettenschloss hergestellt
werden.
– Staurollenkette
A: mit Rollen aus Polyamid PA 12,
A
1)
: mit Rollen aus Polyamid PA 12
und Kleinteileschutz
2)
,
B: mit Rollen aus Stahl,
B
1)
: mit Rollen aus Stahl und
Kleinteileschutz ( = Füllstücke in
der Staurollenkette verhindern das
Einklemmen von Kleinteilen)
2)
.
– Antistatisch
Lieferumfang:
Einheit zu 12000 mm, inkl.
1 Kettenschloss zum Schließen der
Staurollenkette nach dem Einziehen in
das Förderstrecken-Element.
Zusätzliches Kettenschloss
Additional master link
Maillon raccord supplémentaire
Staurollenkette, Rollen aus Stahl
Accumulation roller chain, steel rollers
Chaîne à galets d’acc., galets en acier

Application:
Conveyor medium for the workpiece
pallets in the TS 2plus system in
conjunction with ST 2/R and ST 2/R-H
conveyor section elements.
Design:
– Available in units up to 12000 mm.
Lengths l > 12000 mm can be
produced using master links to
connect chains.
– Accumulation roller chain
A: with PA 12 polyamide rollers,
A
1)
: with PA 12 polyamide rollers and
small parts protection
2)
,
B: with steel rollers,
B
1)
: with steel rollers and small parts
protection ( = filler pieces in the
accumulation roller chain prevent small
parts from being wedged)
2)
.
– Anti-static
Scope of delivery:
Units up to 12000 mm incl. 1 master
link to close the accumulation roller
chain after insertion in conveyor section
element.

Utilisation :
Convoyeur pour la palette porte-pièces
du TS 2plus en association avec les
sections ST 2/R et ST 2/R-H.
Construction :
– Livraison par unités de 12000 mm.
Des longueurs l > 12000 mm peuvent
être réalisées en reliant plusieurs
chaînes à galets d’accumulation à
l’aide d’un maillon raccord.
– Chaîne à galets d‘accumulation
A : avec galets en polyamide PA 12,
A
1)
: avec galets en polyamide PA 12 et
protection pour des éléments petits
2)
,
B : avec galets en acier,
B
1)
: avec galets en acier et protection
pour des éléments petits ( = des
pièces de remplissage dans la chaîne
à galets d‘accumulation empêchent le
coincement du petit matériel).
2)
– Antistatique
Fournitures :
Unités de 12000 mm avec 1 maillon
raccord inclus pour fermer la chaîne à
galets d’accumulation après l’insertion
dans l’élément de la section de
transport.
Staurollenkette, Rollen aus Polyamid
Accumulation roller chain, polyamide rollers
Chaîne à galets d’acc., galets en polyamide
1)
Staurollenenkette mit Kleinteileschutz
2)
Reversierbetrieb nicht zulässig!
1)
Accumulation roller chain with small parts
protection
2)
Reversible operation not permitted!
1)
Chaîne à galets d‘accumulation avec
protection pour des éléments petits
2)
Fonctionnement réversible non autorisé !
Polyamid
Polyamide
Polyamide
Stahl
Steel
Acier
