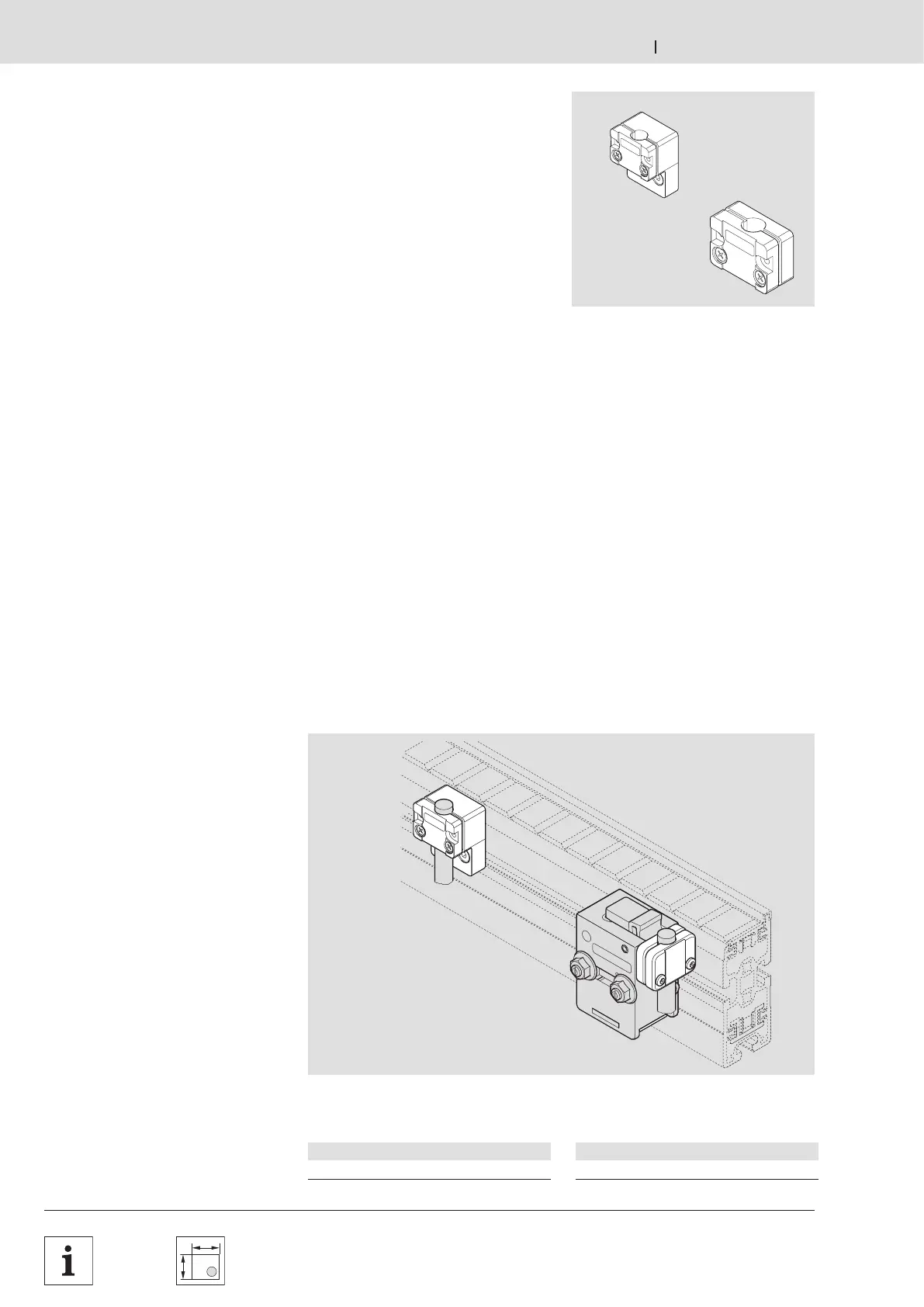

Schalterhalter SH 2/UV
SH 2/UV switch bracket
Support d’interrupteur SH 2/UV
Schalterhalter SH 2/U, SH 2/UV
SH 2/U, SH 2/UV switch bracket
Support d’interrupteur SH 2/U, SH 2/UV

Verwendung:
Befestigung für einen
Näherungsschalter M12x1 zum Abfragen
einer Werkstückträgerposition von
unten.
Einbauort:
SH 2/U in der oberen seitlichen Nut
einer Förderstrecke.
SH 2/UV am Vereinzeler VE 2.
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage
des Schalterhalters.
Lieferzustand:
Unmontiert.
Zubehör, erforderlich:
Näherungsschalter M12x1 mit
Schaltabstand S
N
≥ 4 mm,  8-29.
Schalterhalter SH 2/U
SH 2/U switch bracket
Support d’interrupteur SH 2/U

Application:
Used to fasten a M12x1 proximity switch
to inquire about the workpiece pallet
position from below.
Mounting location:
SH 2/U in the upper groove on the side
of a conveyor section.
SH 2/UV at the VE 2 stop gate.
Scope of delivery:
Includes mounting material to mount the
switch bracket on the conveyor section.
Condition on delivery:
Not assembled.
Required accessories:
M12x1 proximity switch with a distance
of S
N
≥ 4 mm,  8-29.

Utilisation :
Fixation pour un détecteur de proximité
M12x1 pour demander la position d’une
palette porte-pièces par en-dessous.
Emplacement de montage :
SH 2/U dans la rainure du dessus sur le
côté d’une section de transport.
SH 2/UV sur un Séparateur VE 2.
Fournitures :
Matériel de fixation inclus pour le
montage du support d’interrupteur à la
section de transport.
État à la livraison :
Non monté.
Accessoires nécessaires :
Détecteur de proximité M12x1 avec une
distance S
N
≥ 4 mm,  8-29.
