REXROTH TS 2plus - Bandstrecke BS 2;C-H; BS 2;C-H belt section; Section à bande BS 2;C-H

Bosch Rexroth AG TS 2plus 4.23–30
00125192.eps
400 kg
 3-24
Clean
Room
 11-109 11-28
kg/cm
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)

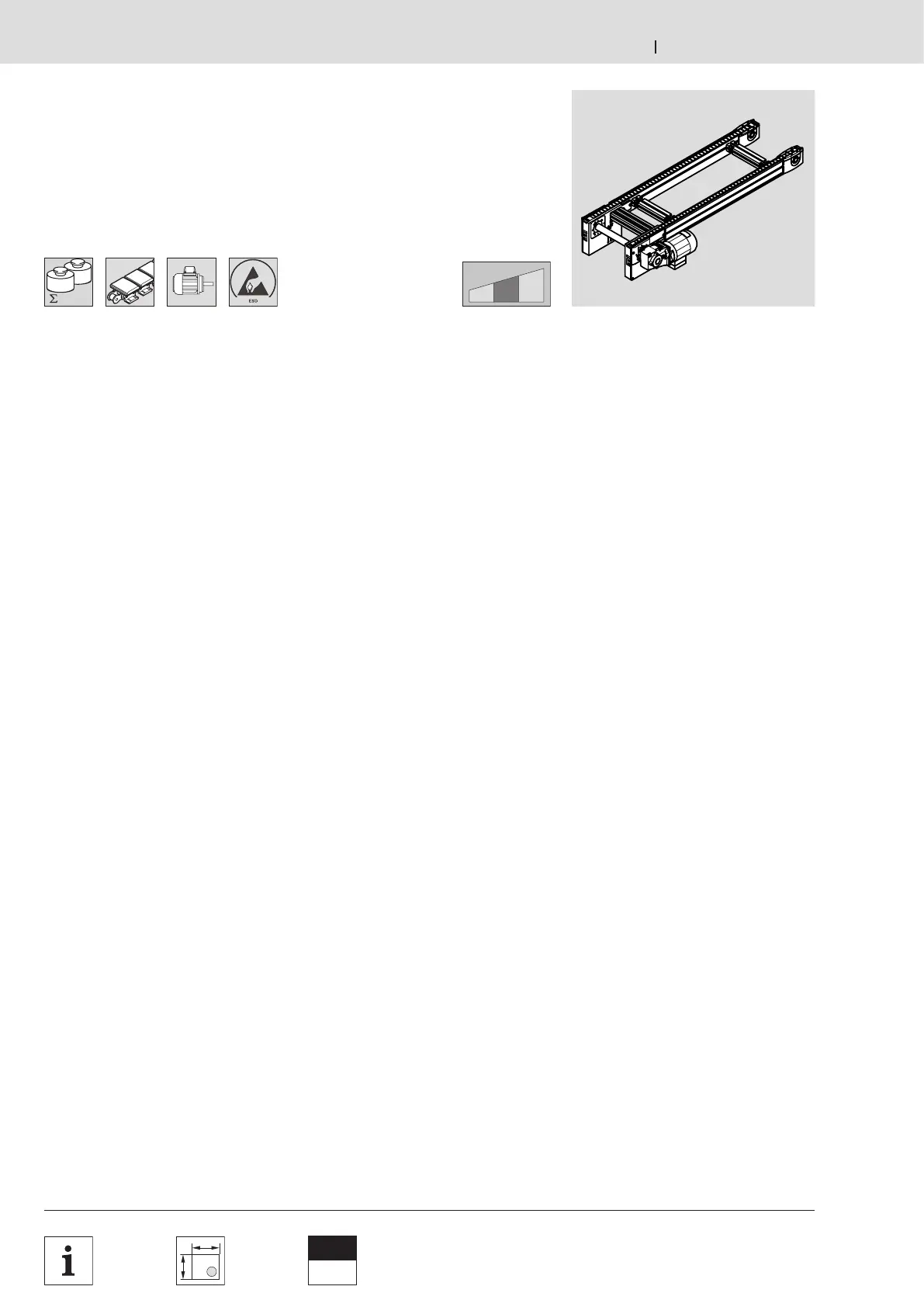

Bandstrecke BS 2/C-H
BS 2/C-H belt section
Section à bande BS 2/C-H

Verwendung:
– Längstransport des Werkstückträgers
auf Förderstrecken bis 6000 mm
– Quertransport des Werkstückträgers
zwischen parallelen Förderstrecken
(in Verbindung mit zwei Hub-
Quereinheiten HQ 2)
Ausführung:
– Funktionsbereite Förderstrecke
– Robuste Ausführung für besonders
stark belastete Anlagen
– Streckenlasten bis 400 kg
– Fördermedium:
Kunststoff-Flachplattenkette,
optional in Antistatikausführung
(KA = A).
– Komplettstrecke mit integrierten
Gleitprofilen wahlweise aus
korrosionsbeständigem Stahl (GP = 1)
oder aus Kunststoff (GP = 0).
– Werkstückträger-Seitenführung aus
Edelstahl
– Motoranbau seitlich rechts (MA = R),
links (MA = L) oder mittig (MA = M)
– Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmenkasten
(AT = K)
Lieferzustand:
Montiert
Zubehör, optional:
– Verbindungssätze  3-101
– Stützen SZ 2/…-H  6-2
– Automatische Schmiereinheit LU 2,
 3-39

Application:
– Longitudinal conveying of the
workpiece pallet on conveyor sections
up to 6000 mm
– Transverse conveying of the workpiece
pallet between parallel conveyor
sections (in conjunction with two
HQ 2 lift transverse units)
Design:
– Ready for operation conveyor section
– Sturdy design for especially heavy-
duty systems
– Section loads of up to 400 kg
– Conveyor medium:
plastic flat top chain,
optional as antistatic version (KA = A).
– Complete section with integrated glide
profiles made of corrosion-resistant
steel (GP = 1) or plastic (GP = 0).
– Stainless steel workpiece pallet lateral
guide
– Motor mounted on side, right
(MA = R), left (MA = L) or in the
center (MA = M)
– Motor connection either with cable/
plug (AT = S) or terminal box (AT = K)
Condition on delivery:
Fully assembled
Optional accessories:
– Connection kits  3-101
– SZ 2/…-H leg sets  6-2
– LU 2 automatic lubrication unit,
 3-39

Utilisation :
– Transport longitudinal de la palette
porte-pièces sur des sections de
transport jusqu’à 6000 mm
– Transport transversal de la palette
porte-pièces entre sections de
transport parallèles (en liaison avec
deux unités de levée transversale
HQ 2)
Construction :
– Section de transport prête à
fonctionner
– Construction robuste pour des
installations à charge particulièrement
élevée
– Charges de section jusqu’a 400 kg
– Convoyeur :
chaîne à plateformes en plastique,
version antistatic en option (KA = A).
– Section complète avec profilés de
glissage intégrés au choix en acier
résistant à la corrosion (GP = 1) ou en
plastique (GP = 0).
– Guidage latéral de la palette porte-
pièces en acier fin
– Montage du moteur MA = R (à droite),
MA = L (à gauche) ou MA = M (millieu)
– Raccordement du moteur au choix
avec câble/connecteur (AT = S) ou
bornier de connexion (AT = K)
Etat à la livraison :
Montée
Accessoires en option :
– Jeux de jonction  3-101
– Supports de section SZ 2/…-H
 6-2
– Elément graisseur automatique LU 2,
 3-39
