REXROTH TS 2plus - Kurve CU 2;90; CU 2;90 curve; Courbe CU 2;90

Bosch Rexroth AG TS 2plus 4.24–4
00125212.eps
 4‑2
Clean
Room
 11‑109 11‑46
kg/cm
60 kg
Kurven · Curves · Courbes
3 842 531
138 (2013-06)

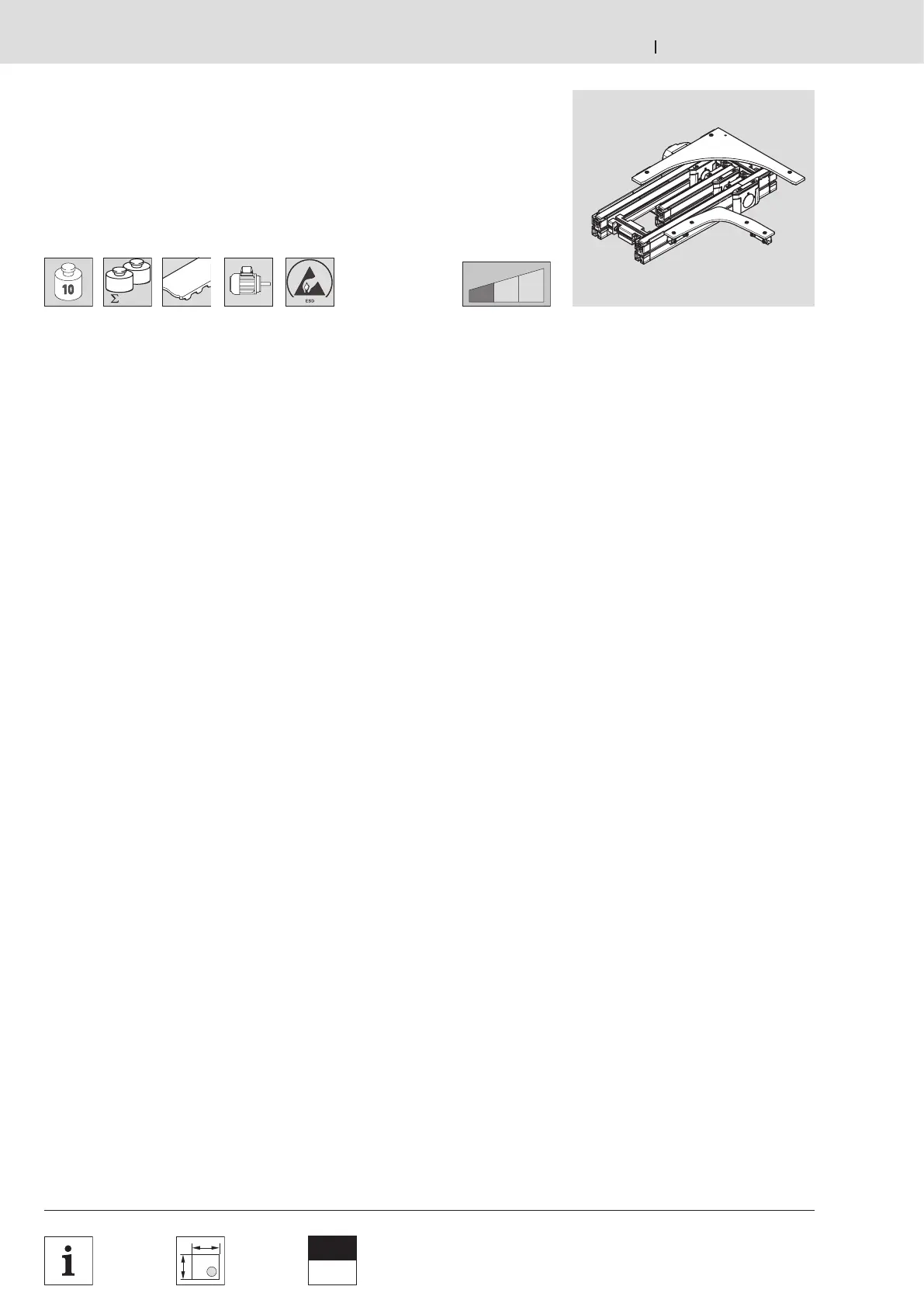

Kurve CU 2/90
CU 2/90 curve
Courbe CU 2/90

Verwendung:
–
90°‑Kurventransport des
Werkstückträgers ohne Staubetrieb
Ausführung:
– Der Antrieb erfolgt durch die
Bandstrecke. Für die Kurvenfunktion
ist kein zusätzlicher Antrieb notwendig.
– Werkstückträgerlast bis 10 kg
– Fördermedium: Zahnriemen in ESD‑
Ausführung
– Kurvenrichtung KR = R (rechts),
KR = L (links)
– Kurve in Antistatikausführung
– Motoranbau außen, seitlich
– Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmenkasten
(AT = K)
Lieferumfang:
Bandstrecke, Innenführung,
Außenführung, Befestigungsmaterial,
Verbindungssatz 3 842 538 259
Lieferzustand:
teilmontiert
Zubehör, optional:
– Stützen SZ 2/… 6‑2
– Staudruckregulierung z. B. mit Wippe
WI /M  8‑33

Utilisation :
– Transport à courbe de
90° de la palette
porte‑pièces sans accumulation.
Construction :
– L’entraînement s’effectue par la
section à bande. Pour la fonction
de courbe, un entraînement
supplémentaire est inutile.
– Charge de la palette porte‑pièces
jusque 10 kg
– Convoyeur : courroie dentée en
version ESD
– Sens de la courbe KR = R (à droite),
KR = L (vers la gauche)
– Courbe en version antistatique
– Montage du moteur à l’extérieur, sur le
côté
– Raccordement du moteur au choix par
câble/fiche (AT = S) ou par borne de
connexion (AT = K)
Fournitures :
Section à bande, guidage intérieur,
guidage extérieur, matériel de fixation,
jeu de jonction 3 842 538 259
Etat à la livraison :
Prémonté
Accessoires en option :
– Supports SZ 2/… 6‑2
– Régulation de la charge
d’accumulation par ex. à l’aide d‘une
bascule WI /M  8‑33

Application:
– 90° curve conveying of the workpiece
pallet without accumulation
operation
Design:
– System driven by the belt section. No
additional drive is necessary for the
curve function.
– Workpiece pallet loads up to 10 kg
– Conveyor medium: toothed belts in
ESD version
– Curve direction KR=R (right),
KR=L (left)
– Curve in anti‑static version
– Motor mounting on the outside, on the
side
– Motor connection with either cable/
plug (AT=S) or terminal box (AT=K)
Scope of delivery:
Belt section, inner guide, outer guide,
mounting material, connection kit
3 842 538 259
Condition on delivery:
Partially assembled
Optional accessories:
– SZ 2/… leg sets 6‑2
– Accumulation stop gate, e. g. with
WI/M rocker  8‑33
