REXROTH TS 2plus - Antriebsstation AS 2;C-400, AS 2;C-700; AS 2;C-400, AS 2;C-700 drive module; Poste d’entraînement AS 2;C-400, AS 2;C-700

Bosch Rexroth AG TS 2plus 4.23–36
00013267.eps
400 kg 700 kg
 3-32
Clean
Room
 11-109
 11-34,
 11-35
kg/cm
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)

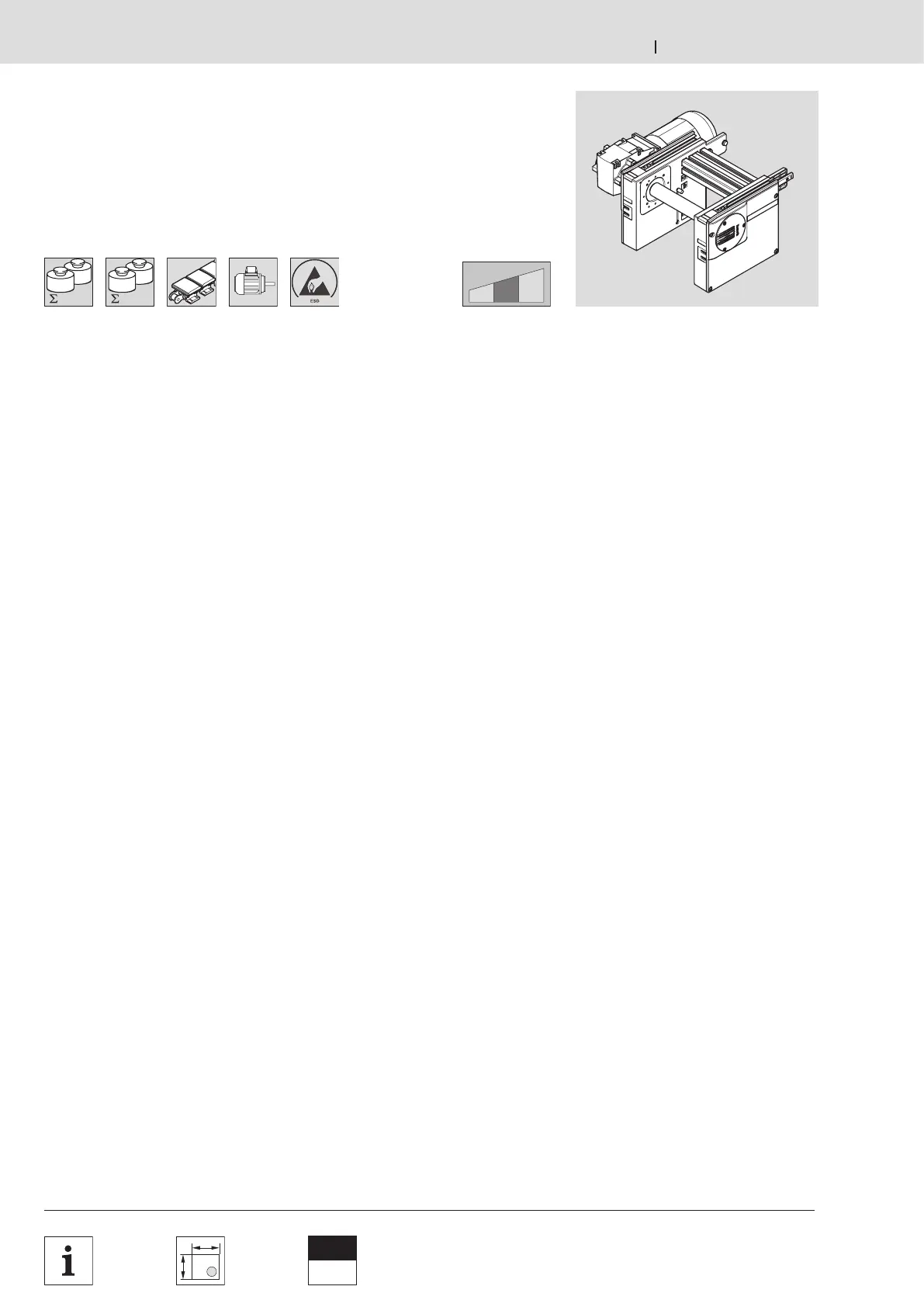

Antriebsstation AS 2/C-400, AS 2/C-700
AS 2/C-400, AS 2/C-700 drive module
Poste d’entraînement AS 2/C-400, AS 2/C-700

Verwendung:
Antrieb des Fördermediums
Flachplattenkette beim Selbstbau
von Streckeneinheiten mit Strecke,
Umlenkung und Flachplattenkette.
Ausführung:
– für Streckenlasten bis zu F
G
= 400 kg
bzw. bis zu F
G
= 700 kg pro
Streckeneinheit im Staubetrieb.
– Motoranbau je nach Ausführung
seitlich rechts (MA = R), links
(MA = L) oder mittig (MA = M)
– Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmenkasten
(AT = K)
Lieferzustand:
Montiert
Lieferumfang:
inklusive Befestigungselemente zur
Montage an eine Strecke ST 2/…
Zubehör, optional:
– Verbindungssätze  3-101
– Automatische Schmiereinheit LU 2,
 3-39

Application:
Drives the conveyor medium flat top
chain in self-built conveyor units with
section, return unit and flat top chain.
Design:
– For loads up to F
G
= 400 kg or up
to F
G
= 700 kg per conveyor unit in
accumulation operation.
– Depending on version, motor mounted
on side, right (MA = R), left (MA = L)
or in the center (MA = M)
– Motor connection either with cable/
plug (AT = S) or terminal box (AT = K)
Condition on delivery:
Fully assembled
Scope of delivery:
Includes fastening hardware to attach to
an ST 2/… conveyor section.
Optional accessories:
– Connection kit  3-101
– LU 2 automatic lubrication unit,
 3-39

Utilisation :
Entraînement du convoyeur chaîne à
plateformes pour des unités de section
à monter soi-même avec sections de
transport, renvoi et chaîne à plateformes.
Construction :
– Pour des charges de section jusqu’à
F
G
= 400 kg ou jusqu’à F
G
= 700 kg
par unité de section en accumulation.
– Selon les constructions, montage du
moteur MA = R (à droite), MA = L
(à gauche) ou MA = M (milieu)
– Raccordement du moteur au choix
avec câble/connecteur (AT = S) ou
bornier de connexion (AT = K)
Etat à la livraison :
Monté
Fournitures :
Eléments de fixation inclus pour le
montage sur section de transport
ST 2/…
Accessoires en option :
– Jeux de jonction  3-101
– Elément graisseur automatique LU 2,
 3-39
