Bosch Rexroth AGTS 2plus 4.2 7–15
l Nr./No./N°
[mm]
45 3 842 525 634
 150 0 842 601 001
300 0 842 601 003
450 0 842 601 004
600 0 842 601 006
l
00116110.eps
00116109.eps
 7‑2
Positionieren und Orientieren · Positioning and orientation · Positionnement et orientation
3 842 531
138 (2013-06)

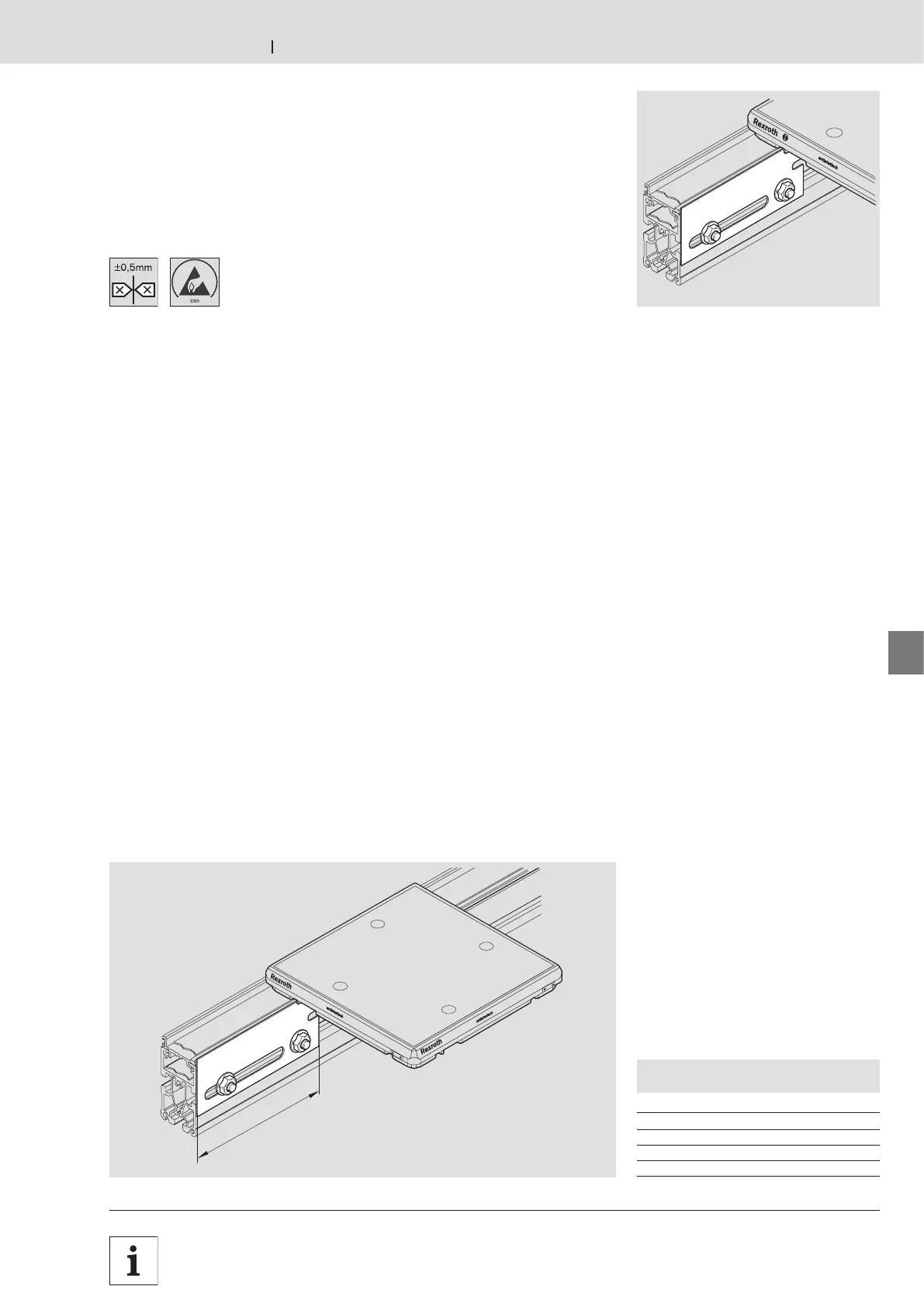

Werkstückträger‑Innenführung
Workpiece pallet guide
Guidage intérieur pour des palettes porte‑pièces
Werkstückträger‑Innenführung
Workpiece pallet guide
Guidage intérieur pour des palettes porte‑pièces

Verwendung:
In Verbindung mit einem
Vereinzeler VE 2/…: Positionierung
eines Werkstückträgers mit
geringeren Anforderungen an die
Positioniergenauigkeit (±0,5 mm), z. B.
bei manuellen Montagevorgängen.
Ausführung:
– Verwendbar mit allen
Werkstückträgern WT 2/…
– Einfache Montage in Förderstrecken.
– Positionierung über die Führungsnut
des Werkstückträgers WT 2/…
– Positioniergenauigkeit: ±0,5 mm.
Material:
Nichtrostender Stahl.
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage
der Werkstückträger‑Innenführung in
Förderstrecken ST 2/… oder BS 2/…
Lieferzustand:
Unmontiert
Zubehör, erforderlich:
Vereinzeler VE 2/…  8‑4.

Application:
With a VE 2/… stop gate: positions a
workpiece with low positioning accuracy
requirements (±0.5 mm), e. g. during
manual assembly processes.
Design:
– Usable with all WT 2/… workpiece
pallets.
– Easy mounting on conveyor sections.
– Positioning with the guide groove on
the WT 2/… workpiece pallet.
– Positioning accuracy: ±0.5 mm.
Material:
Stainless steel.
Scope of delivery:
Incl. mounting material to install the
workpiece pallet guide on conveyor
sections ST 2/… or BS 2/…
Condition on delivery:
Not assembled
Required accessories:
VE 2/… stop gate  8‑4.

Utilisation :
En association avec un séparateur
VE 2/… : positionnement d’une palette
porte‑pièces avec de faibles exigences
de précision de positionnement
(±0,5 mm), par ex. pour des opérations
de montage manuelles.
Construction :
– Utilisable avec toutes les palettes
porte‑pièces WT 2/…
– Facile à monter dans des section de
transport.
– Positionnement via la rainure de
guidage de la palette porte‑pièces
WT 2/…
– Précision de positionnement :
±0,5 mm.
Matériau :
Acier inoxydable.
Fournitures :
Matériel de fixation pour le montage du
guidage intérieur de palette porte‑pièces
dans des section de transport ST 2/…
ou BS 2/…
Etat à la livraison :
Non monté
Accessoires nécessaires :
Séparateur VE 2/…  8‑4.
