Bosch Rexroth AGTS 2plus 4.2 8–11
Nr./No./N°
3 842 547 770
WT v
N
1)
[kg] [m/min]
450 6
300 9
220 12
140 15
100 18
00126909.eps
 8-4  11-89
4...6 bar
6 mm
Transportsteuerung · Transportation control · Commande de transport
3 842 531
138 (2013-06)

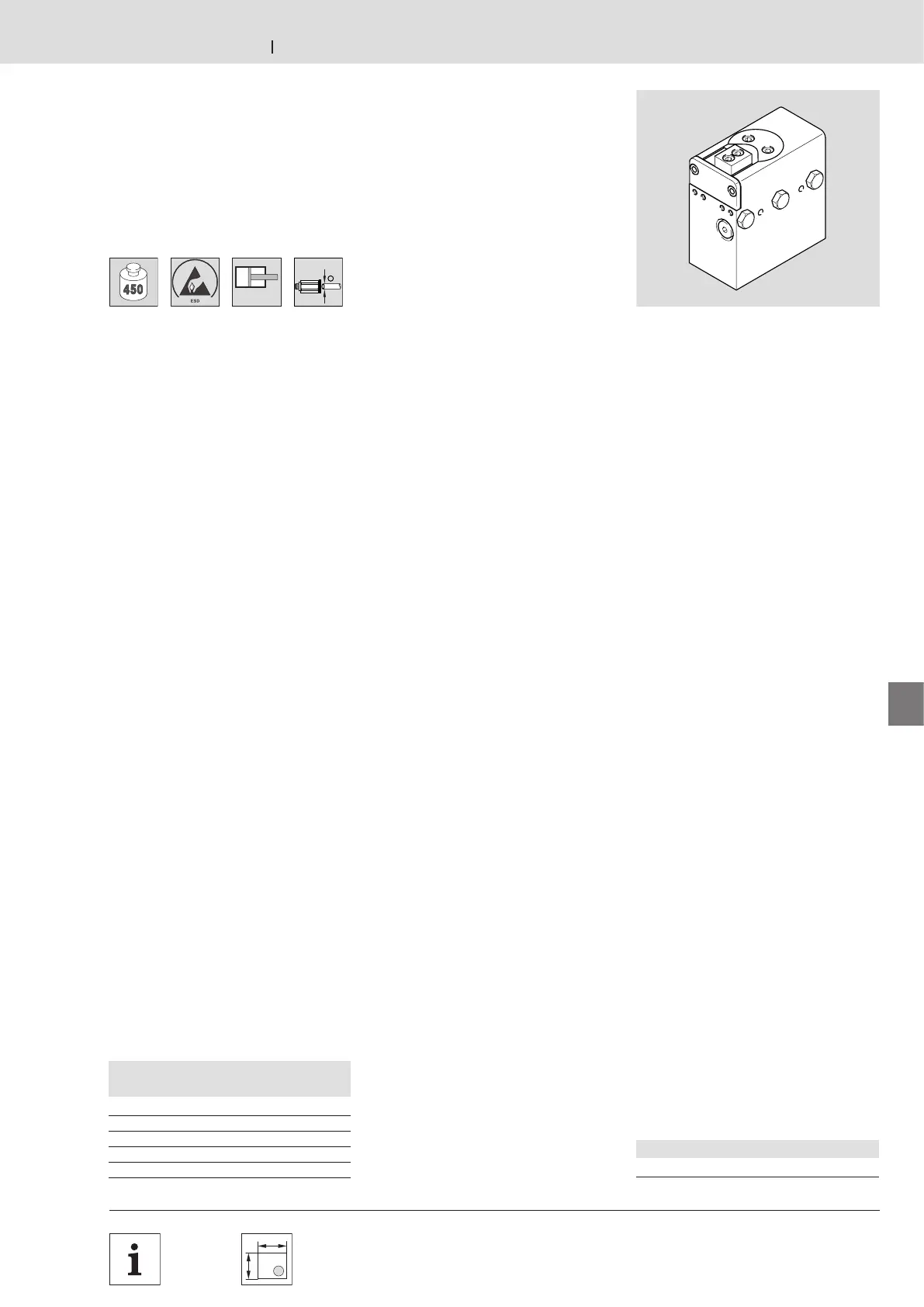

Vereinzeler VE 2/H-DA06
VE 2/H-DA06 stop gate
Séparateur VE 2/H-DA06
Vereinzeler VE 2/H-DA06
VE 2/H-DA06 stop gate
Séparateur VE 2/H-DA06

Application:
Stops one or more accumulating
workpiece pallets (up to 450 kg) at
defined locations in the system.
Mounting position:
Conveyor section.
Design:
– Pneumatic stop gate
– Workpiece pallet loads of up to
450 kg (conveying speed 6 m/min).
– When the pressure in released the
stop gate is closed by a spring and
the workpiece pallet is stopped.
Scope of delivery:
Incl. mounting material to mount on the
conveyor section.
Condition on delivery:
Fully assembled.
Optional accessories:
– VE 2/RS return stop  8-12,
3 842 531 696 for absorbing the
rebound force.
– SH 2/UV switch bracket  8-26,
3 842 168 600

Utilisation :
Arrêter une ou plusieurs palettes porte-
pièces entrantes (jusqu’à 450 kg) à des
endroits définis.
Emplacement de montage :
Section de transport.
Construction :
– Séparateur pneumatique
– Charges de la palette porte-pièces
autorisées jusqu‘à 450 kg (vitesse de
convoyage 6 m/min).
– Lorsqu’il n’y a pas de pression, le
séparateur est bloqué par un ressort
et la palette porte-pièces est arretée.
Fournitures :
Matériel de fixation inclus pour le
montage à la section de transport.
État à la livraison :
Monté.
Accessoires en option :
– Blocage anti-retour VE 2/RS
 8-12, 3 842 531 696 pour
absorber la force de rapport.
– Support d’interrupteur SH 2/UV
 8-26, 3 842 168 600

Verwendung:
Stoppen eines oder mehrerer
auflaufender Werkstückträger (bis
450 kg) an definierten Anlageflächen.
Anbauort:
Förderstrecke.
Ausführung:
– Pneumatischer Vereinzeler
– Werkstückträgerlasten bis 450 kg
zulässig (Fördergeschwindigkeit
6 m/min).
– In drucklosem Zustand geht der
Vereinzeler durch eine Feder
in die Sperrstellung und der
Werkstückträger wird angehalten.
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage
an der Förderstrecke.
Lieferzustand:
Montiert.
Zubehör, optional:
– Rücklaufsperre VE 2/RS  8-12,
3 842 531 696 zur Vermeidung von
Rückprallen des Werkstückträgers.
– Schalterhalter SH 2/UV  8-26,
3 842 168 600
1)
Zulässige Fördergeschwindigkeit
1)
Maximum conveying speed
1)
Vitesse de convoyage maximale
