Bosch Rexroth AGTS 2plus 4.2 3–91
Vplus
1200 kg
 3-62
Clean
Room
 11-109
 11-34,
 11-35
kg/cm
2200 kg
00013267.eps
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)

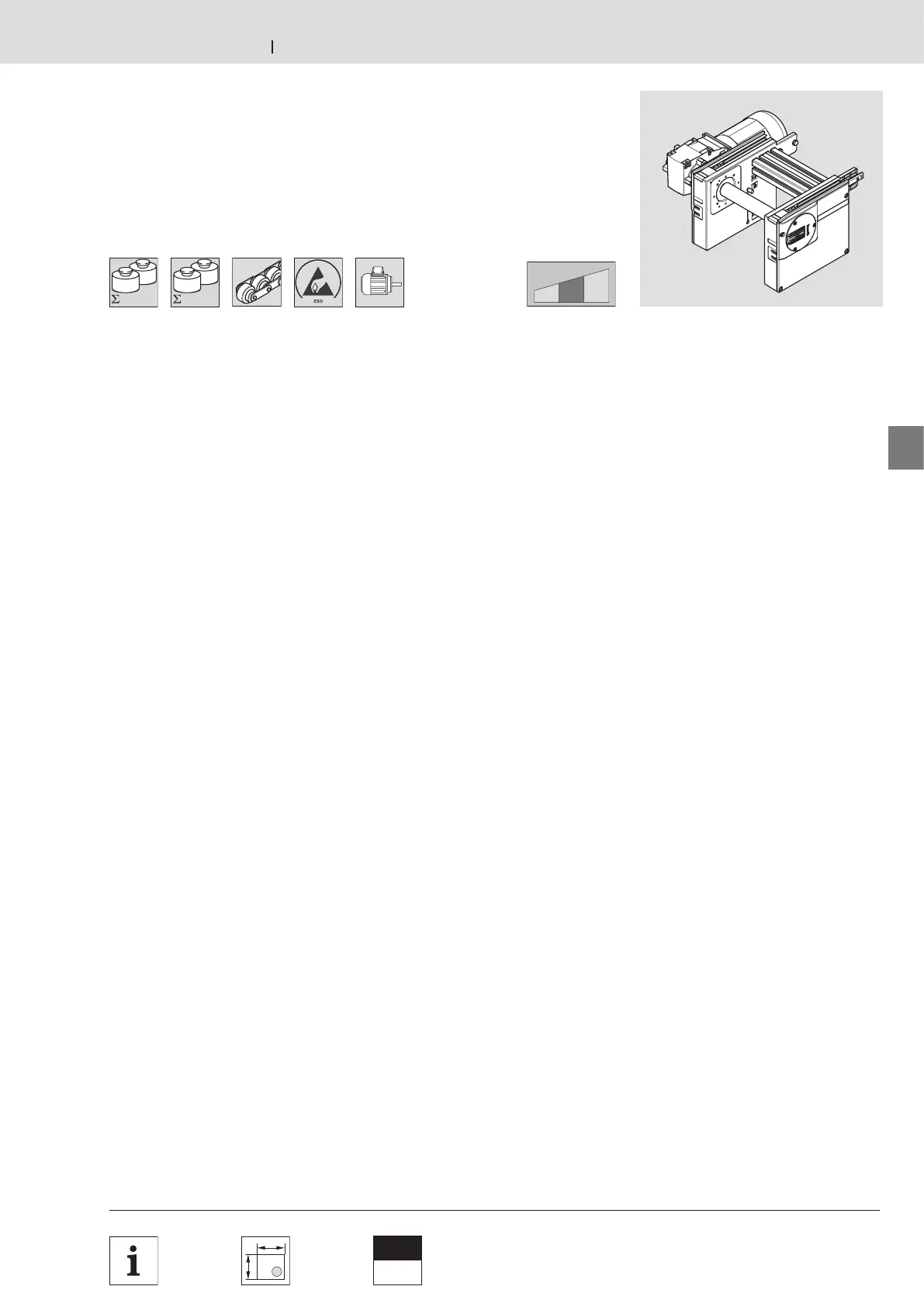

Antriebsstation AS 2/R-V-...
AS 2/R-V-... drive module
Poste d’entraînem. AS 2/R-V-...

Verwendung:
Antrieb des Fördermediums
Staurollenkette beim Selbstbau
von Streckeneinheiten mit Strecke
Umlenkung und Staurollenkette Vplus.
Ausführungen Antriebsstation:
– für Streckenlasten bis zu F
G
= 1200 kg
bzw. bis zu F
G
= 2200 kg pro
Streckeneinheit im Staubetrieb.
– Motoranbau seitlich rechts (MA
= R),
links (MA
= L) oder mittig (MA = M)
– Motoranschluss wahlweise mit Kabel/
Stecker (AT
= S) oder Klemmenkasten
(AT
= K)
Lieferzustand:
Montiert
HINWEIS: Auf der Vplus-Kette erreicht
der Werkstückträger eine Geschwindigkeit
die bis zum Faktor 2,5 höher liegt als die
der Kette. Für Kettengeschwindigkeiten
oberhalb 9 m/min sind deshalb besondere
Maßgaben zu beachten!
Zubehör:
Automatische Schmiereinheit LU 2,
 3-69

Application:
Drives the conveyor medium
accumulation roller chain in self-built
conveyor units with a section, return unit,
and Vplus accumulation roller chain.
Drive module designs:
– For loads up to F
G
= 1200 kg or up
to F
G
= 2200 kg per conveyor unit in
accumulation operation.
– Motor mounted on side, right
(MA = R), left (MA
= L) or in the center
(MA
= M)
– Motor connection either with cable/
plug (AT
= S) or terminal box (AT = K)
Condition on delivery:
Fully assembled
NOTE: On the Vplus chain, the workpiece
pallet attains a speed up to the factor of
2.5 higher than that of the chain.
Special requirements have to be observed
for chain speeds above 9 m/min!
Accessories:
LU 2 automatic lubrication unit,
 3-69

Utilisation :
Entraînement du convoyeur chaîne
à galets d‘accumulation pour des
unités de section à monter soi-même
avec section, renvoi et chaîne à galets
d’accumulation Vplus.
Constructions poste d’entraînement :
– Pour des charges de section jusqu’à
F
G
=1 200 kg ou jusqu’à F
G
= 2 200 kg
par unité de section en accumulation.
– Selon les contructions, montage du
moteur MA
= R (à droite), MA = L
(à gauche) ou MA
= M (milieu)
– Raccordement du moteur au choix
avec câble/connecteur (AT
= S) ou
bornier de connexion (AT
= K)
Etat à la livraison :
Monté
REMARQUE : Sur la chaîne Vplus, la
palette porte-pièces atteint une vitesse
jusqu a 2,5 fois supérieure à la vitesse de
la chaîne. Des mesures particulières sont
donc à observer pour des vitesses de
chaîne supérieures à 9 m/min !
Accessoire :
Elément graisseur automatique LU 2,
 3-69
