REXROTH TS 2plus - Positioniereinheit PE 2; PE 2 position unit; Unité de positionnement PE 2

Bosch Rexroth AG TS 2plus 4.27–4
00116122.eps
 7‑2
Clean
Room
 11‑109 11‑75
300 N
4...6 bar
Positionieren und Orientieren · Positioning and orientation · Positionnement et orientation
3 842 531
138 (2013-06)

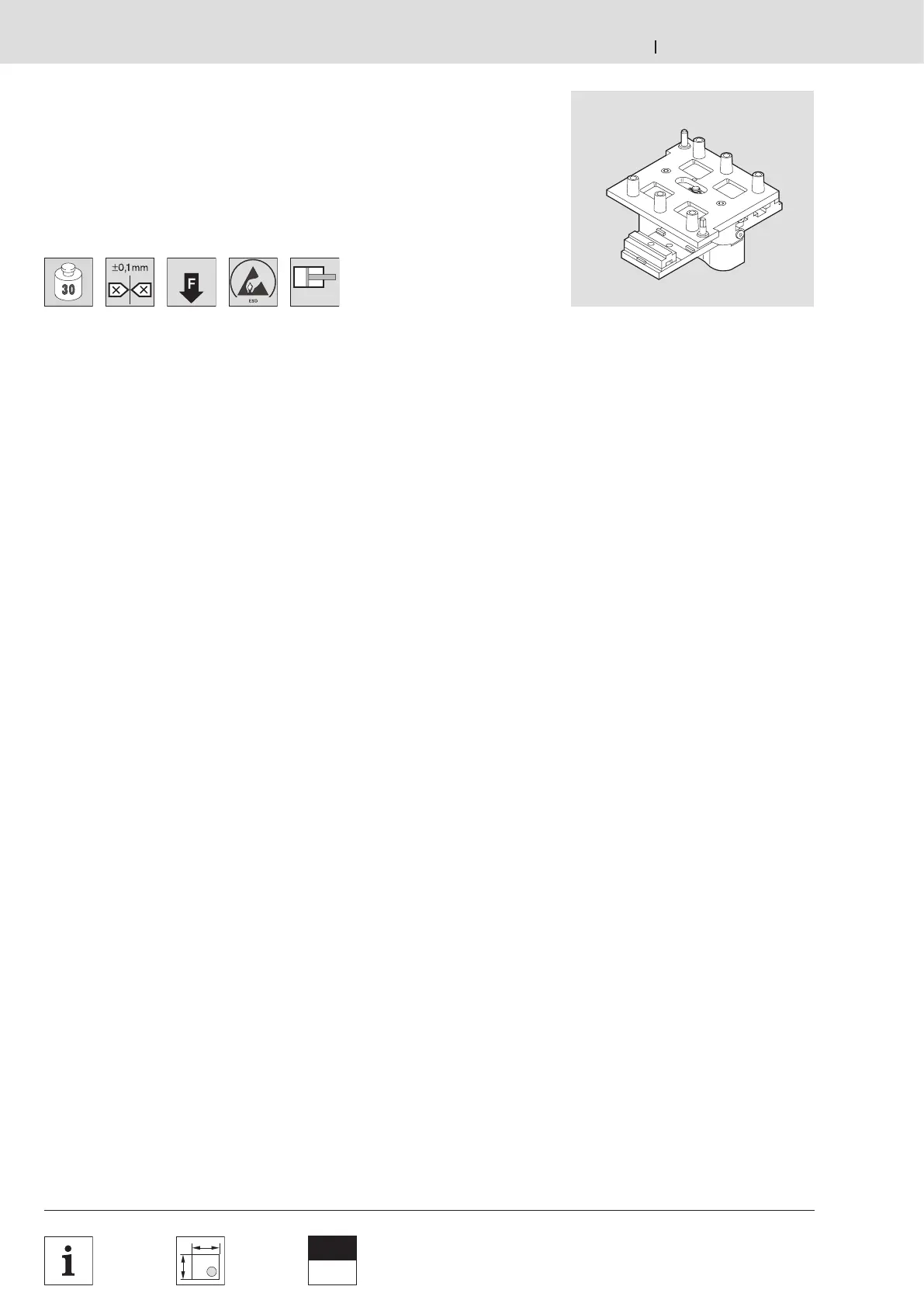

Positioniereinheit PE 2
PE 2 position unit
Unité de positionnement PE 2

Verwendung:
Positionierung eines Werkstückträgers
in einer manuellen/automatischen
Bearbeitungsstation mit
hohen Anforderungen an die
Positioniergenauigkeit (±0,1 mm).
Ausführung:
– Verwendbar mit allen
Werkstückträgern WT 2 bis
400 x 400 mm.
– Hub über Fördermedium ca. 2,5 mm.
– Positioniergenauigkeit: ±0,1 mm.
– Zulässige vertikale Prozesskraft bei
mittiger Beladung: bis zu 300 N incl.
WT 2.
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage
der PE 2 in Förderstrecken.
Lieferzustand:
Montiert
Zubehör, erforderlich:
Vereinzeler VE 2/...  8‑4
Zubehör, optional:
Bausatz zur Stellungsabfrage
3 842 508 933  7‑5.

Application:
Positions a workpiece pallet in a manual/
automatic processing station with high
positioning accuracy requirements
(±0.1 mm).
Design:
– Usable with all WT 2 workpiece
pallets up to 400 x 400 mm.
– Lift over conveyor medium approx.:
2.5 mm.
– Positioning accuracy: ±0.1 mm.
– Permitted vertical process forces
with center loading: up to 300 N incl.
WT 2.
Scope of delivery:
Incl. mounting material to install the PE 2
in conveyor sections.
Condition on delivery:
Assembled
Required accessories:
VE 2/... stop gate  8‑4.
Optional accessories:
Position indication kit 3 842 508 933
 7‑5.

Utilisation :
Positionnement d’une palette porte‑
pièces dans un poste de traitement
manuel/automatique avec des exigences
de précision de positionnement élevées
(±0,1 mm).
Construction :
– Utilisable pour toutes les palettes
porte‑pièces WT 2 jusqu’à
400 x 400 mm.
– Levée au‑dessus du convoyeur :
env. 2,5 mm.
– Précision de positionnement :
±0,1 mm.
– Force de process verticale admissible
pour un chargement centrique :
jusqu’à 300 N WT 2 incluse.
Fournitures :
Matériel de fixation incl. pour le montage
de la PE 2 dans des sections de
transport.
Etat à la livraison :
Monté
Accessoires nécessaires :
Séparateur VE 2/...  8‑4.
Accessoires en option :
Kit d’interrogation de position
3 842 508 933  7‑5.
