Bosch Rexroth AGTS 2plus 4.2 2–5
00013240.eps
I
WT
b
WT
m
WT
1)
Nr./No./N°
[mm] [mm] [kg]
240 240 11,6 3 842 352 171
 2-2
Clean
Room
 11-109 11-10
WT 2/E
WT 2/E
WT 2/E
Werkstückträger · Workpiece pallets · Palettes porte-pièces
3 842 531
138 (2013-06)

Verwendung:
Ein kostengünstiger Werkstückträger in
Vollkunststoff-Ausführung, geeignet für
Anwendungen bei geringeren Auflage-
und Fügekräften bis zu 0,5 kg/cm.
Ausführung:
– Integrierte Positionierbuchsen für
eine Positioniergenauigkeit von
± 0,3 mm.
– 1 Standardgröße mit den
Abmessungen l
WT
x b
WT
240 x 240 mm
– Vorbereitet für den Einbau von mobilen
Datenträgern der Identsysteme ID 10,
ID 40 (Anbausatz 3 842 532 630) und
ID 200
 Katalog RFID-Systeme
Werkstoff:
Vollkunststoffausführung aus Polyamid
(PA 6)
Lieferumfang:
Werkstückträger, komplett
Lieferzustand:
Montiert.

Application:
A cost-effective workpiece pallet
with an all-plastic design, suitable for
applications with low loads from above
and on the joints of up to 0.5 kg/cm.
Design:
– Integrated positioning bushings for a
positioning accuracy of ± 0.3 mm.
– 1 standard size with the dimensions
length l
WT
x width b
WT
240 x 240 mm
– Prepared for installation of mobile
data tags from the ID 10, ID 40
(attachment kit 3 842 532 630) and
ID 200 identification systems
 RFID systems catalog
Material:
All-plastic polyamide version (PA 6)
Scope of delivery:
Workpiece pallet, complete
Condition on delivery:
Fully assembled

Utilisation :
Une palette porte-pièces économique et
entièrement en plastique, adaptée aux
applications nécessitant des forces de
support et de jonction faibles pouvant
aller jusqu‘à 0,5 kg/cm.
Construction :
– Douilles de positionnement
intégrées pour une exactitude de
positionnement de ± 0,3 mm.
– 1 taille standard aux dimensions
longueur l
WT
x largeur b
WT
240 x 240 mm
– Préparation au montage de supports
de données mobiles des systèmes
d’identification ID 10, ID 40 (kit de
montage 3 842 532 630) et ID 200
 Catalogue de systèmes RFID
Matériau :
Modèle entièrement en plastique en
polyamide (PA 6)
Fournitures :
Palette porte-pièces, complète
Etat à la livraison :
Montée

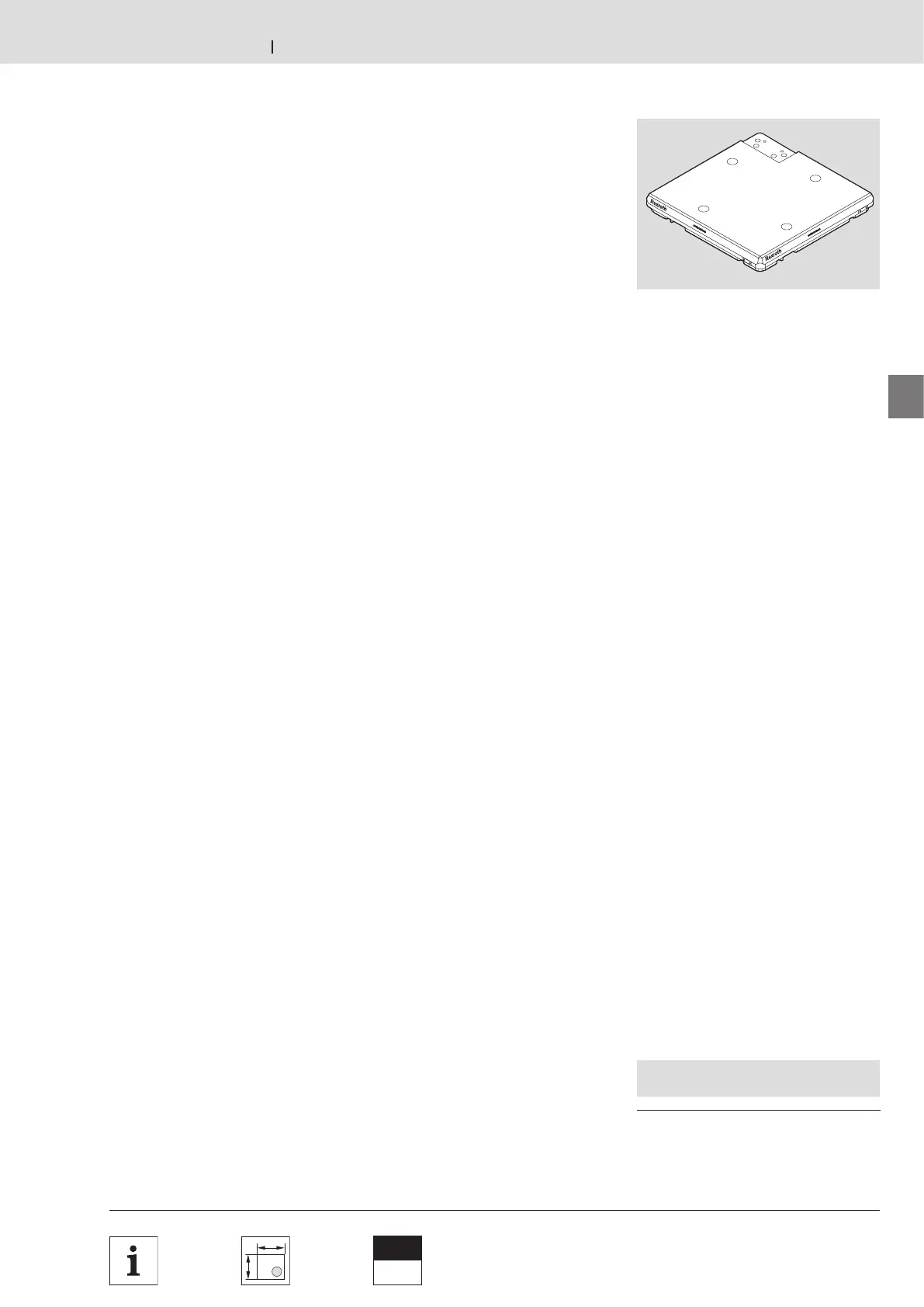

Werkstückträger WT 2/E
WT 2/E workpiece pallet
Palette porte-pièces WT 2/E
1)
Leergewicht/Eigengewicht des
Werkstückträgers
1)
Empty weight/workpiece pallet system
weight
1)
Poids à vide/poids propre de la palette
porte-pièces
