REXROTH TS 2plus - Verbindungssätze für den Quertransport; Connection kits for transverse conveyor; Jeu de jonction pour le transport transversal

Bosch Rexroth AG TS 2plus 4.23–102
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)

Verwendung:
Für die Verbindung der Module des TS
2plus im Quertransport seitlich (Kopf-an-
Strecke)
Zusätzlich erforderlich: Hub-Quereinheit

Application:
For connecting the TS 2plus modules on
a transverse conveyor laterally (end-to-
section)
Additionally required: lift transverse unit

Utilisation:
Pour jonction latérale des modules du
TS 2plus en transport transversal (tête-
à-section)
Egalement nécessaire : unité de levée
transversale

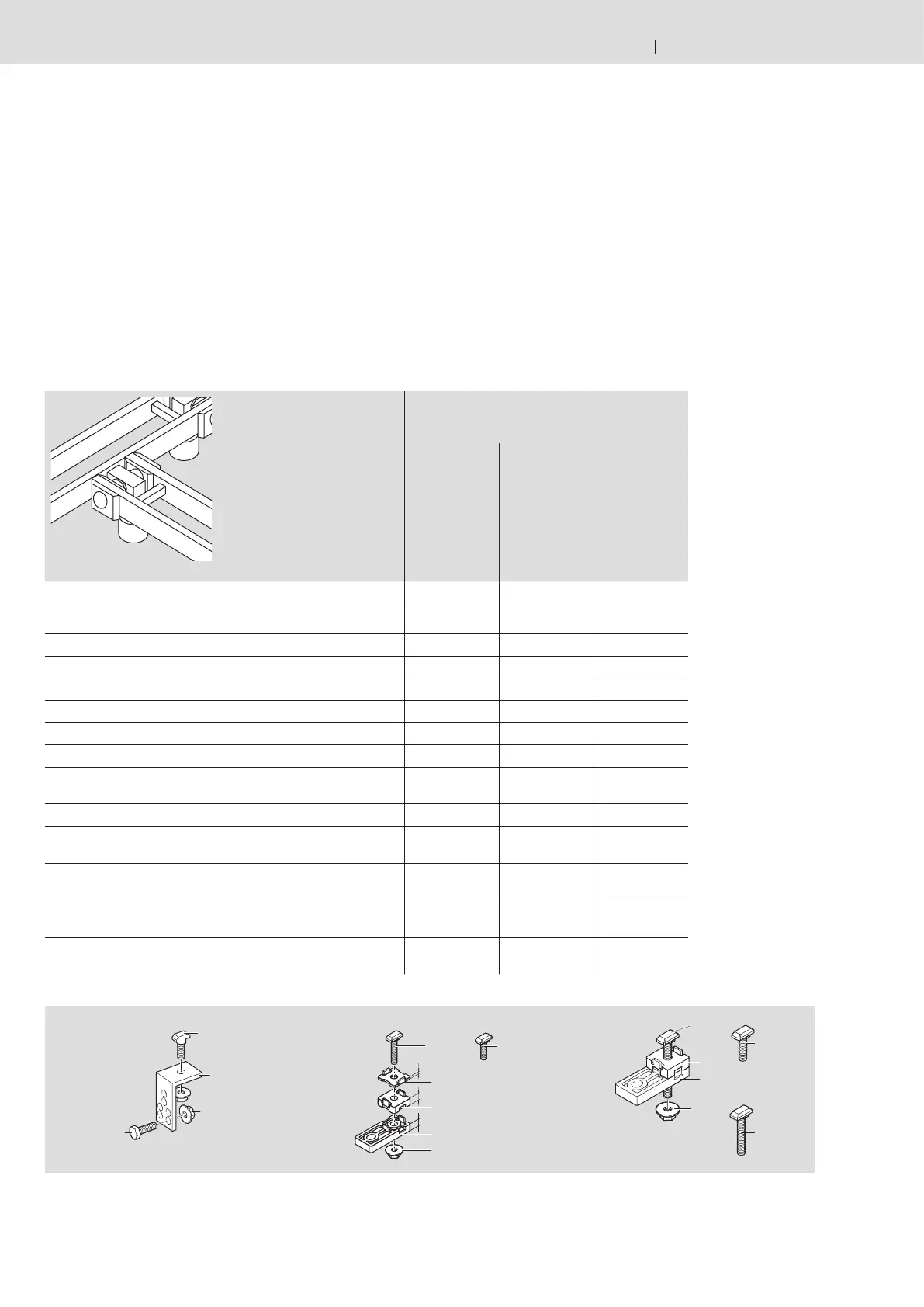

Verbindungssätze für den Quertransport
Connection kits for transverse conveyor
Jeu de jonction pour le transport transversal
Längstransport
Longitudinal conveyor
Transport longitudinal
ST 2/B
SP 2/B
ST 2/B-100
ST 2/C-100
ST 2/R-100
ST 2/C-H
ST 2/R-H
ST 2/R-V
Quertransport
Transverse conveyor
Transport transversal
AS 2/B-150, AS 2/-250
3 842 518 828 3 842 518 828 –
AS 2/C-100, AS 2/C-250
3 842 528 192 3 842 528 192 3 842 528 192
AS 2/C-400, AS 2/C-700
3 842 518 828 3 842 518 828 3 842 518 828
AS 2/R-300, AS 2/R-700
3 842 528 192 3 842 528 192 3 842 528 192
AS 2/R-1200, AS 2/R-2200
3 842 518 828 3 842 518 828 3 842 518 828
UM 2/B
3 842 518 828 3 842 518 828 –
UM 2/C-60, UM 2/C-170,
UM 2/R-60, UM 2/R-170
3 842 528 192 3 842 528 192 3 842 528 192
BS 2
3 842 525 110 3 842 525 110 –
BS 2/C
BS 2/R
(Antriebs- und Umlenkseite) / (Drive side and
return side) / (côtés d’entraînement et de renvoi)
3 842 528 192 3 842 528 192 3 842 528 192
BS 2/C-H
BS 2/R-H
(Antriebsseite) / (Drive side) /
(côté d’entraînement)
3 842 518 828 3 842 518 828 3 842 518 828
BS 2/C-H
BS 2/R-H
(Umlenkseite) / (Return side) / (côté de renvoi)
3 842 528 192 3 842 528 192 3 842 528 192
KU 2 (Antriebs- und Umlenkseite) / (Drive side and
return side) / (côtés d’entraînement et de renvoi)
3 842 528 192 3 842 528 192 3 842 528 192
M8x40
(4x)
(4x)
(4x)
(4x)
M8 (8x)
M8x25
(4x)
21453
10
1
0
3
3 842 528 192
M8x20
(4x)
21448
M8x8
(4x)
ISO 4017
M8x25
(4x)
(4x)
3 842 518 828
M8x60
(4x)
(12x)
M8
(8x)
(4x)
M8x25
(6x)
M8x40
(2x)
21449
3 842 525 110
