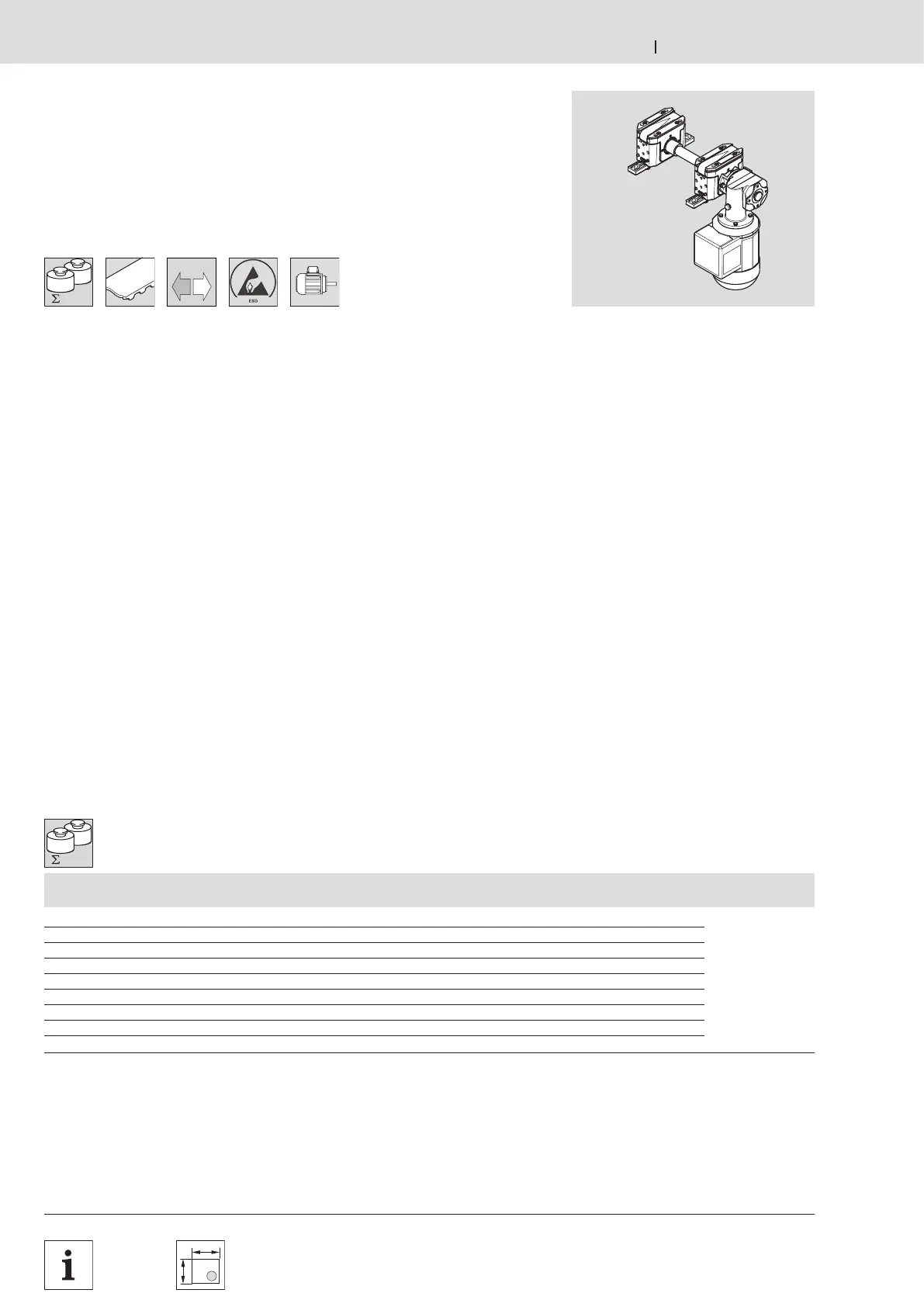

REXROTH TS 2plus - Bandstrecke BS 2;130; BS 2;130 belt section; Section à bande BS 2;130

Bosch Rexroth AG TS 2plus 4.25–36
00126880.eps
b
1)
l
2)
v
N
3)
U, f AT MA Nr./No./N°
[mm] [mm] [m/min]  11-122
160 130 0; 6; 9; 12; 15; 18 S; K R; L 3 842 999 743
240 130 0; 6; 9; 12; 15; 18 S; K R; L b = … mm
320 130 0; 6; 9; 12; 15; 18 S; K R; L l = 130 mm
400 130 0; 6; 9; 12; 15; 18 S; K R; L v
N
= … m/min
480 130 0; 6; 9; 12; 15; 18 S; K R; L U = … V
640 130 0; 6; 9; 12; 15; 18 S; K R; L f = … Hz
800 130 0; 6; 9; 12; 15; 18 S; K R; L AT = …
1040 130 0; 6; 9; 12; 15; 18 S; K R; L MA = …
160-1040 130 0; 6; 9; 12; 15; 18 S; K R; L
30 kg
 5-14  11-72
30 kg
Quertransport · Transverse conveyor · Transport transversal
3 842 531
138 (2013-06)

Application:
– Transverse conveying of the workpiece
pallet between parallel conveyor
sections with distance a = 135 mm
(in conjunction with two HQ 2 lift
transverse units)
– For loads of up to 30 kg
Design:
– Ready for operation conveyor section
– Conveyor medium:
Toothed belt with a woven surface,
as antistatic version
– Motor connection either with cable/
plug (AT = S) or terminal box (AT = K)
Scope of delivery:
Incl. mounting material
Condition on delivery:
Fully assembled

Utilisation :
– Transport transversal de la palette
porte-pièces entre sections de
transport parallèles en distance de
a = 135 mm (en liaison avec deux
unités de levée transversale HQ 2)
– Pour les charges jusqu’à 30 kg
Construction :
– Section de transport prête à
fonctionner
– Convoyeur :
courroie dentée à revêtement de toile,
version antistatic
– Raccordement du moteur au choix
avec câble/connecteur (AT = S) ou
bornier de connexion (AT = K)
Fournitures :
Matériel de fixation
Etat à la livraison :
Montée

Verwendung:
– Quertransport des Werkstückträgers
zwischen parallelen Förderstrecken mit
Abstand a = 135 mm (in Verbindung
mit zwei Hub-Quereinheiten HQ 2)
– Für Belastungen bis 30 kg
Ausführung:
– Funktionsbereite Förderstrecke
– Fördermedium:
Zahnriemen mit Gewebeauflage,
in Antistatikausführung
– Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmenkasten
(AT = K)
Lieferumfang:
Inkl. Befestigungsmaterial
Lieferzustand:
Montiert
Bandstrecke BS 2/130
BS 2/130 belt section
Section à bande BS 2/130
Bandstrecke BS 2/130
BS 2/130 belt section
Section à bande BS 2/130
1)
b = Spurbreite in Transportrichtung
2)
l = Feste Länge 130 mm
3)
v
N
= Nenngeschwindigkeit;
v
N
= 0: ohne Motor und ohne Getriebe
Sonderausführungen auf Anfrage
1)
b = Track width in direction of transport
2)
l = Fixed length 130 mm
3)
v
N
= Nominal transportation speed;
v
N
= 0: without motor and gear
Special models on request
1)
b = Ecart. de voie en direction du transport
2)
l = Longueur fixée a 130 mm
3)
v
N
= Vitesse nominale de transport;
v
N
= 0 : sans moteur et sans engrenage
Versions spéciales sur demande
