Bosch Rexroth AGTS 2plus 4.2 8–35
b
Q
Nr./No./N°
[mm]
640 3 842 348 786
1)
800 3 842 348 788
1)
b
Q
Nr./No./N°
[mm]
160 3 842 348 780
1)
240 3 842 348 781
1)
320 3 842 348 782
1)
400 3 842 348 783
1)
480 3 842 348 784
1)
00112925.eps
 8-31
Clean
Room
 11-109
 11-104,
 11-105
Transportsteuerung · Transportation control · Commande de transport
3 842 531
138 (2013-06)

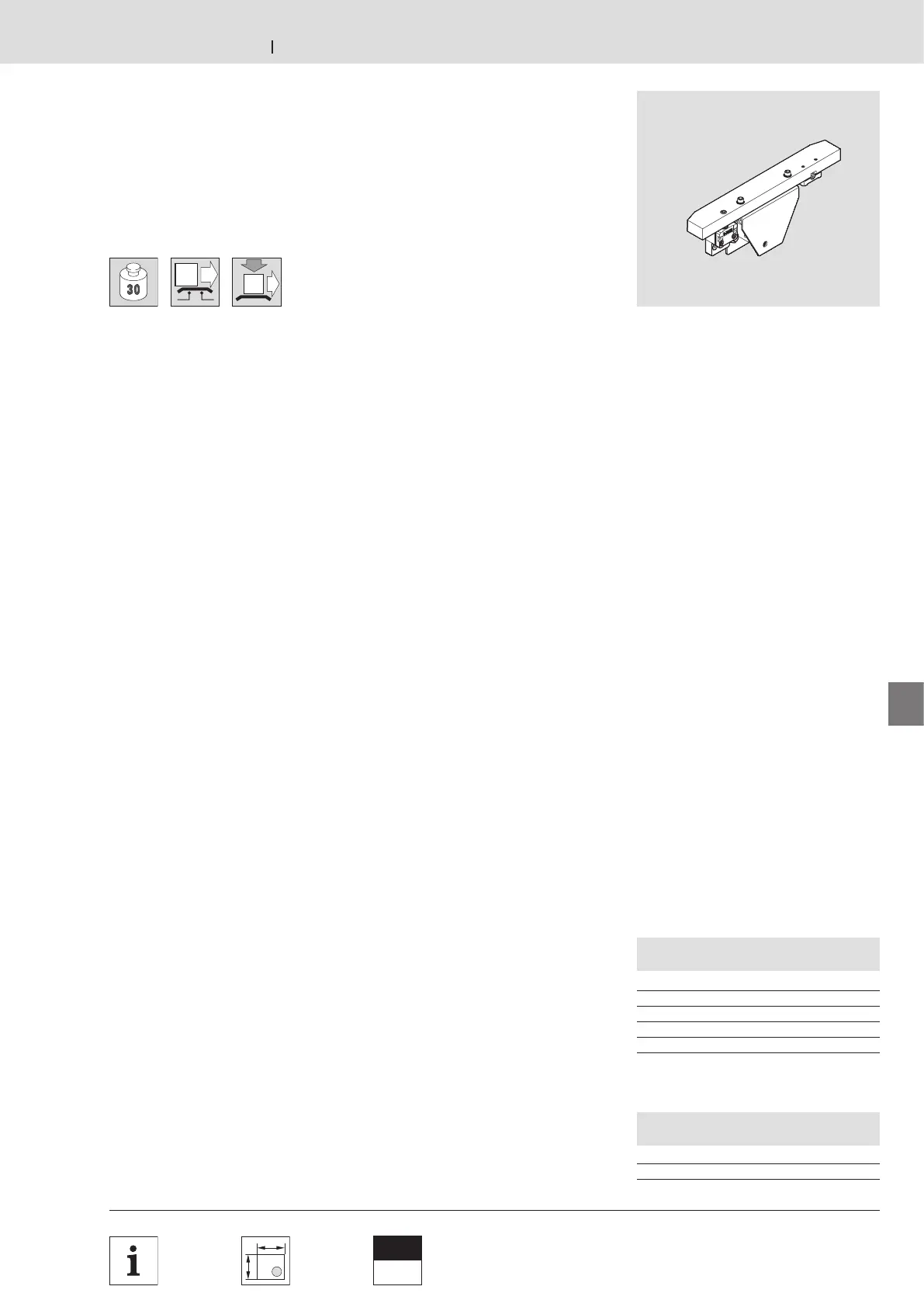

Wippe WI 2
WI 2 rocker
Bascule WI 2
Wippe WI 2
WI 2 rocker
Bascule WI 2

Verwendung:
Zur Bereichsüberwachung, zur
Werkstückträgererkennung und als
Anschlag für Werkstückträger beim
Quertransport.
Ausführung:
– Ein Wippengrundkörper für
Werkstückträgerlängen ≤ 480 mm.
– Zwei Wippengrundkörper für
Werkstückträgerlängen ≥ 640 mm.
– Einfache und kompakte Bauweise.
– Überwachungsbereich: 160-480 mm.
– Überwachungsbereich: 640-800 mm.
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage
der Wippe WI 2 an der Förderstrecke
ST 2/… oder Bandstrecke BS 2/…

Application:
Used for area moni toring, workpiece
pallet recognition and as a stop for
transverse transportation of workpiece
pallets.
Design:
– One basic rocker element for
workpiece pallet lengths of
≤ 480 mm.
– Two basic rocker elements for
workpiece pallet lengths of ≥ 640 mm.
– Simple and compact construction.
– Monitoring area: 160-480 mm.
– Monitoring area: 640-800 mm.
Scope of delivery:
incl. mounting material to mount the
WI 2 rocker on the ST 2/… conveyor
section element or BS 2/… belt section.

Utilisation :
Pour contrôler le secteur, à reconnaître
les palettes porte-pièces et de butée aux
palettes porte-pièces lors du transport
transversal.
Construction :
– Un corps de base bascule pour les
longuers de palettes porte-pièces
≤ 480 mm.
– Deux corps de base bascule pour
les longuers de palettes porte-pièces
≥ 640 mm.
– Construction légère et compacte.
– Secteur contrôlé : 160-480 mm.
– Secteur contrôlé : 640-800 mm.
Fournitures :
Matériel de fixation inclus pour le
montage de la bascule WI 2 sur
l’élément de section de transport
ST 2/… ou à la section à bande BS 2/…
Wippe WI 2
WI 2 rocker
Bascule WI 2
1)
Nicht geeignet für Strecken ST 2/C-H und
ST 2/R-H.
1)
Not suitable for conveyor sections
ST 2/C-H and ST 2/R-H.
1)
N’est pas adapté pour les sections
ST 2/C-H et ST 2/R-H.
