REXROTH TS 2plus - Zwischenstrecke mit Laufrolle; Intermediate section with roller; Section intermédiaire à galet

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Bosch Rexroth AGTS 2plus 4.2 5–37
 5-2
Clean
Room
 11-109 11-73
a Nr./No./N°
[mm]
45 0 842 600 280
90 0 842 600 281
135 0 842 600 282
00126488.eps
b
Q
a
b
L
00126486.eps

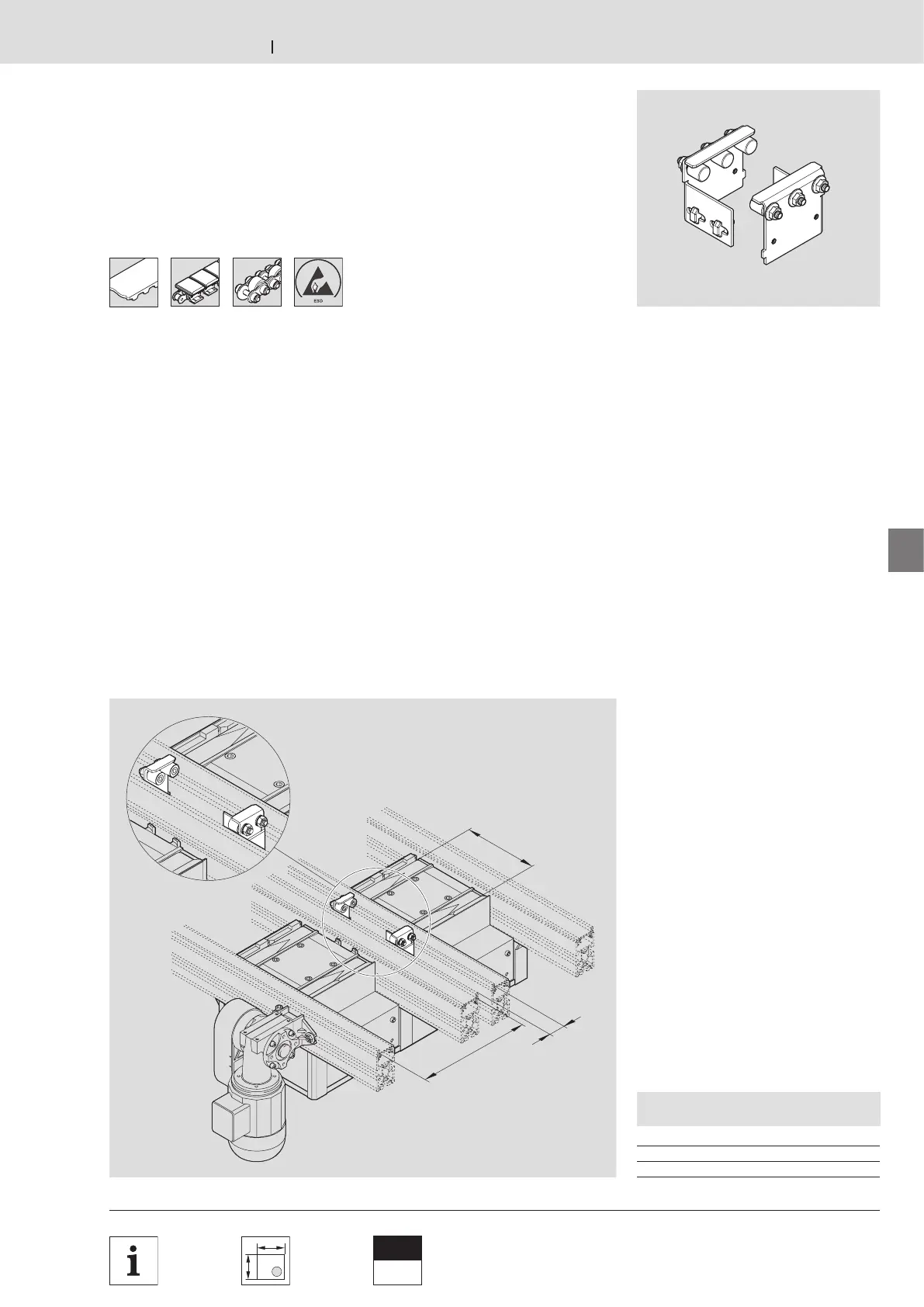

Quertransport · Transverse conveyor · Transport transversal
3 842 531
138 (2013-06)
Zwischenstrecke mit Laufrolle
Intermediate section with roller
Section intermédiaire à galet

Verwendung:
– In Verbindung mit zwei Hub-
Quereinheiten Transport des
Werkstückträgers zwischen parallelen
Förderstrecken. Einbau zwischen
zwei Streckeneinheiten ST 2 oder
Bandstrecken BS 2.
Ausführung:
– ohne Antrieb.
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage
zwischen zwei Strecken ST 2 oder
Bandstrecken BS 2.
Lieferzustand:
Unmontiert.

Application:
– Used in conjunction with two lift
transverse units to convey workpiece
pallets between parallel conveyor
sections. Installation between two
ST 2 conveyor units or BS 2 belt
sections.
Design:
– Without drive.
Scope of delivery:
Incl. mounting material to install between
two ST 2 sections or BS 2 belt sections.
Condition on delivery:
Not assembled.

Utilisation :
– En association avec deux unités de
levée transversale pour transporter
la palette porte-pièces entre des
sections de transport parallèles.
Montage entre deux unités de section
ST 2 ou sections à bande BS 2.
Construction :
– sans entraînement.
Fournitures :
Matériel de fixation inclus pour le
montage entre deux sections ST 2 ou
sections à bande BS 2.
Etat à la livraison :
Non monté.
Zwischenstrecke mit Laufrolle
Intermediate section with roller
Section intermédiaire à galet
