REXROTH TS 2plus - Bandstrecke BS 2;TE; BS 2;TE belt section; Section à bande BS 2;TE

Bosch Rexroth AG TS 2plus 4.25–24
00013187. eps
 5-18
Clean
Room
 11-109 11-67
60 kg
kg/cm
Quertransport · Transverse conveyor · Transport transversal
3 842 531
138 (2013-06)

Verwendung:
– Quertransport des Werkstückträgers
aus einer Förderstrecke in eine
Stichstrecke mit Möglichkeit des
Antriebes einer Hub-Quereinheit
HQ 2/O.
Ausführung:
– Funktionsbereite Förderstrecke.
– Streckenlasten bis 60 kg im
Staubetrieb.
– Fördermedium: Zahnriemen
mit Gewebeauflage, optional in
Antistatikausführung (ZA = A)
bestellbar.
– Geeignet für Reversierbetrieb.
– Zusätzliches Zahnrad zum Antrieb
einer Hub-Quereinheit HQ 2/O.
Position des Zahnrads abhängig
von Baugröße der HQ 2/O
(Bestellparameter UB).
– Motoranbau seitlich rechts (MA = R),
links (MA = L) oder mittig (MA = M).
– Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmenkasten
(AT = K).
Lieferzustand:
Montiert
Zubehör, optional:
– 1x Verbindungssatz 3 842 525 110 für
den Einbau der Bandstrecke BS 2/TE
an eine Förderstrecke ST 2/…
– Stützen SZ 2/…  6-2

Application:
– Transverse conveying of the workpiece
pallet from a conveyor section in a
dead end section with possibility of
driving a HQ 2/O lift transverse unit.
Design:
– Ready for operation conveyor section.
– Max. permissible load up to 60 kg in
accumulation operation.
– Conveyor medium: Toothed belt with a
woven surface, optionally available in
an anti-static version (ZA = A).
– Suitable for reversible operation.
– Additional toothed gear to drive an
HQ 2/O lift transverse unit. Position of
gear depends on the size of the
HQ 2/O (ordering parameter UB).
– Motor mounted on side, right
(MA = R), left (MA = L) or in the
center (MA = M).
– Motor connection either with cable/
plug (AT = S) or terminal box (AT = K).
Condition on delivery:
Fully assembled
Optional accessories:
– 1x connection kit 3 842 525 110 to
install the BS 2 on a ST 2 conveyor
section.
– SZ 2/… leg sets  6-2

Utilisation :
– Transport transversal de la palette
porte-pièces d’une section de
transport vers une section à voie
unique avec la possibilité d’entrainer
une unité de levée transversale HQ 2/O.
Construction :
– Section de transport prête à
fonctionner.
– Charges de section jusqu’à 60 kg en
accumulation.
– Convoyeur : courroie dentée à
revêtement de toile, version anti-
statique (ZA = A) en option.
– Appropriée pour fonctionnement
réversible.
– Roue dentée supplémentaire pour
l‘entraînement d‘une unité de levée
transversale HQ 2/O. La position
de la roue dentée dépend de la
dimension de la HQ 2/O (paramètre
de commande UB).
– Montage du moteur à droite (MA = R),
à gauche (MA = L) ou millieu
(MA = M).
– Raccordement du moteur au choix
avec câble/connecteur (AT = S) ou
bornier de connexion (AT = K).
Etat à la livraison :
Monté
Accessoires en option :
– 1x jeu de jonction 3 842 525 110 pour
le montage de la section à bande
BS 2 à une section de transport ST 2.
– Supports SZ 2/…  6-2

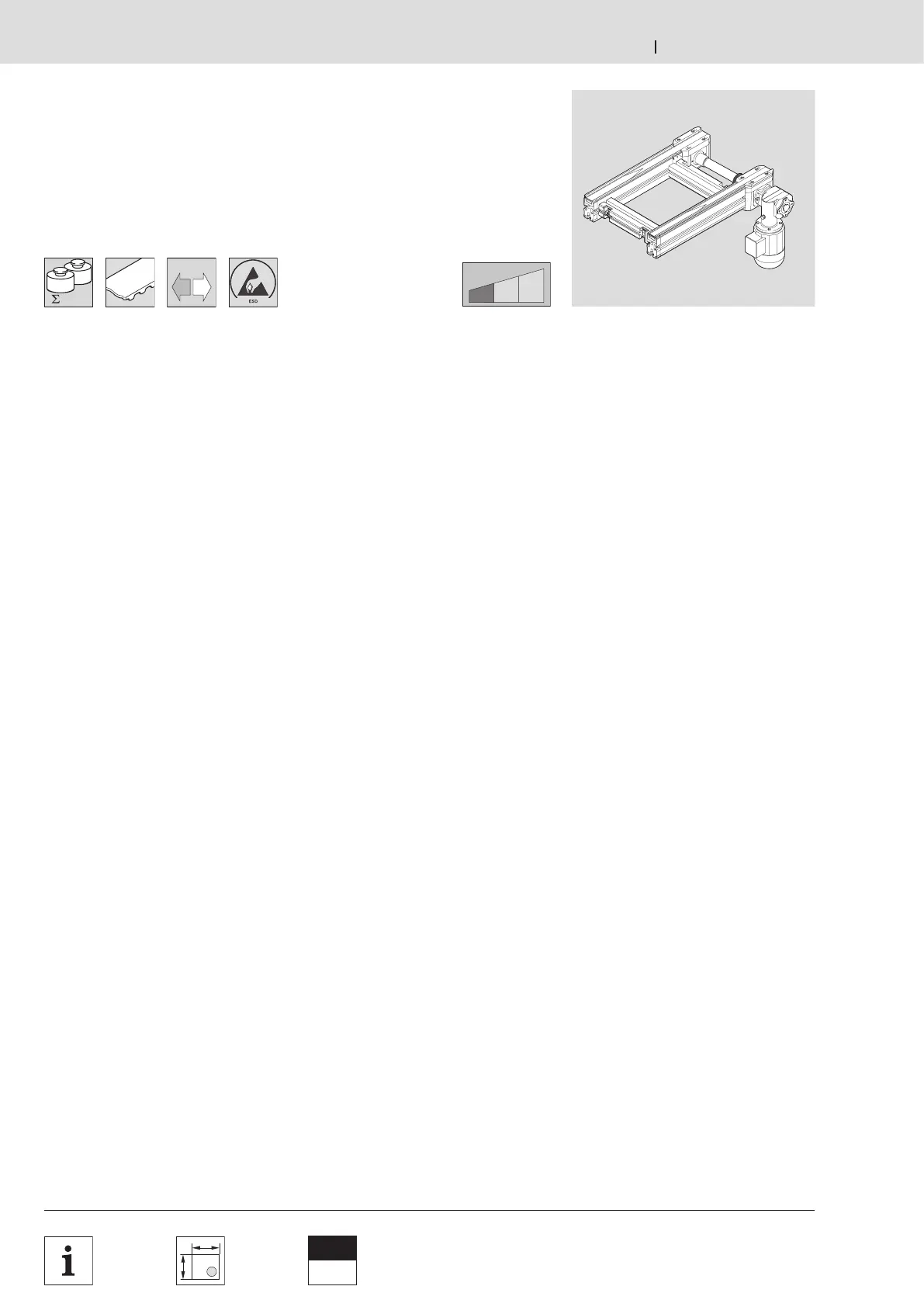

Bandstrecke BS 2/TE
BS 2/TE belt section
Section à bande BS 2/TE
