Bosch Rexroth AGTS 2plus 4.2 3–73
00125180.eps
B1
B2
A
l
 3-62
Clean
Room
 11-109 11-42
kg/cm
0
A0
1
2
B1
55
5
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)

Verwendung:
In Verbindung mit Antriebsstationen
AS 2/R und Umlenkung UM 2/R
zum Aufbau von hochbelasteten
Streckeneinheiten.
Ausführung:
Streckenprofil (A) aus eloxiertem
Aluminium in 50 mm breiter, besonders
robuster Ausführung für bis zu 30 %
höhere Streckenlasten, Führungsprofil
(B1) aus korrosionsbeständigem Stahl
und Gleitprofile (B2) wahlweise aus
korrosionsbeständigem Stahl (GP = 1)
oder Kunststoff (GP = 0).
Lieferumfang:
2x Streckenprofil SP 2/R-H (A) mit
montierten Führungs- und Gleitprofilen
(B1 und B2).
Zubehör, erforderlich:
Adapterplattensatz ST 2/R-H  3-78
Wenn GP = 0, Adapterplatten zwischen
jedem Streckenstoß.
Zubehör, optional:
– Streckenstützen SZ 2/…-H  6-2
– Profilverbinder  3-80
– Querverbinder  3-81

Application:
Used in conjunction with AS 2/R drive
modules and UM 2/R return units to
construct heavy-duty conveyor units.
Design:
Section profiles (A) of anodized
aluminum with a 50 mm wide, especially
sturdy design for up to 30 % higher
section loads, guide profiles (B1) of
corrosion-resistant steel and glide
profiles (B2) of either corrosion-resistant
steel (GP = 1) or plastic (GP = 0).
Scope of delivery:
2x SP 2/R-H section profiles (A) with
assembled guide and glide profiles (B1
and B2).
Required accessories:
ST 2/R-H adapter plate kit  3-78
If GP = 0, then adapter plates are to be
fitted between each section joint.
Optional accessories:
– SZ 2/…-H leg sets  6-2
– Profile connectors  3-80
– Cross connectors  3-81

Utilisation :
Avec le poste d‘entraînement AS 2/R et
le renvoi UM 2/R pour la construction
d‘unités de section fortement chargées.
Construction :
Profilé de section (A) en aluminium
anodisé, avec une largeur de 50 mm et
en construction particulièrement robuste
pour des charges de section élevées de
jusqu‘à 30 %, profilé de guidage (B1) en
acier résistant à la corrosion et profilés
de glissage (B2) au choix en acier
résistant à la corrosion (GP = 1) ou en
plastique (GP = 0).
Fournitures :
2x profilé de section SP 2/R-H (A) avec
profilés de guidage et de glissage (B1 et
B2) montés.
Accessoires nécessaires :
Jeu de plaques d‘adaptation ST 2/R-H
 3-78
Si GP = 0, plaques d’adaptation à
chaque jonction de sections.
Accessoires en option :
– Supports de section SZ 2/...-H
 6-2
– Jonction de profilé  3-80
– Liaison transversale  3-81

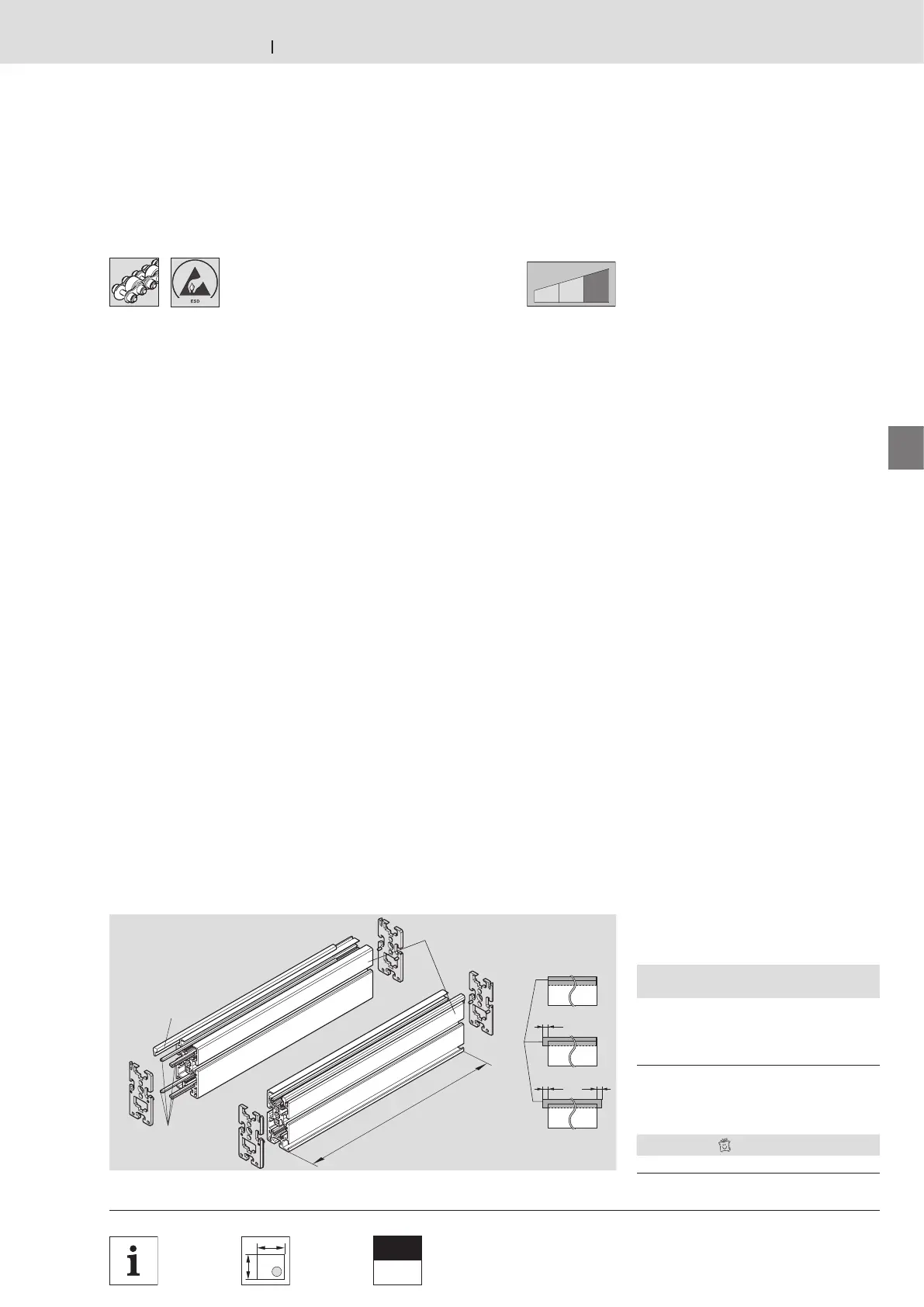

Strecke ST 2/R-H
ST 2/R-H section
Section ST 2/R-H
l GP A0 Nr./No./N°
[mm] K/S
200-6000 0 2 3 842 994 972
200-6000 1 0,1,2 l = … mm
GP = …
A0 = …
l [mm]
 0-2
Nr./No./N°
2000 10
3 842 523 258
Strecke ST 2/R-H
ST 2/R-H section
Section ST 2/R-H
Aluminium-Abdeckleiste für Kabelkanal
Aluminum cover rail for cable duct
Couvre-joint en alum. pour chemin de câbles
