REXROTH TS 2plus - Elektrischer Quertransport EQ 2;TR-90; EQ 2;TR-90 electrical transverse conveyor; Convoyeur transversal électrique EQ 2;TR-90

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Bosch Rexroth AGTS 2plus 4.2 11–59
00125237.eps
5 1 3
2
46
b
L
+ 15
b
L
+ 15
90
b
L
+ 2
b
L
+ 2
30
437
395
30
b
Q
+ 120
b
Q
L
Q
L
7
6
100
180
280
110
195
7
 5-8
Technische Daten · Technical Data · Données techniques
3 842 531
138 (2013-06)

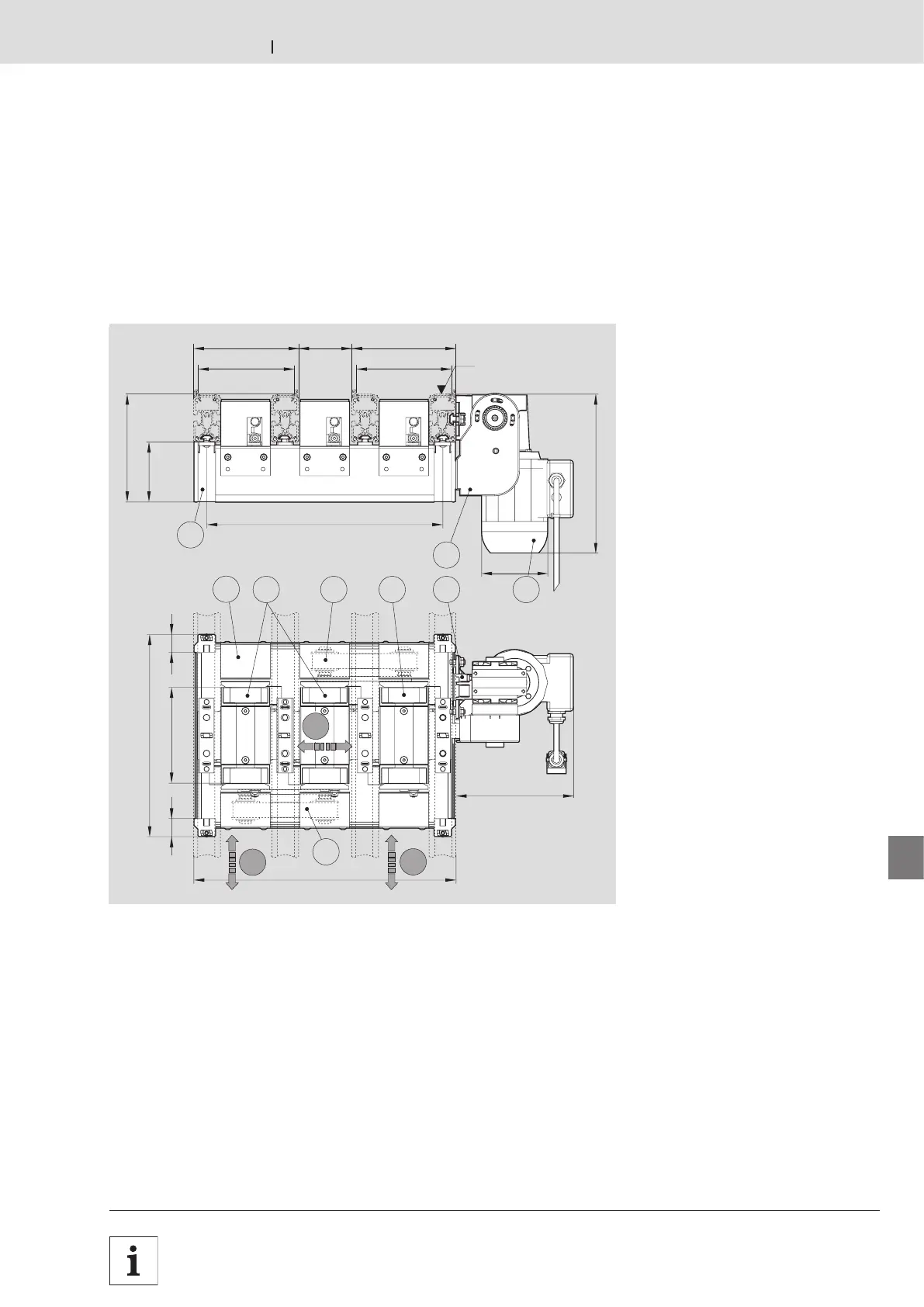

Elektrischer Quertransport EQ 2/TR-90
EQ 2/TR-90 electrical transverse conveyor
Convoyeur transversal électrique EQ 2/TR-90
L Förderrichtung Längstransport
Q Förderrichtung Quertransport
1 Hub-Quereinheit HQ 2/O
2 Verbindungssatz
3 Motoranbausatz
4 Antriebsmotor
5 Hub-Quereinheit HQ 2/T
6 Antriebsbausatz
7 Schutzkasten
L Transport direction of longitudinal
conveyor section
Q Transport direction of transverse
conveyor section
1 Lift transverse unit HQ 2/O
2 Connecting kit
3 Motor attachment kit
4 Drive motor
5 Lift transverse unit HQ 2/O
6 Drive kit
7 Housing
L Sens de transport de la section
longitudinale
Q Sens de transport de la section
transversale
1 Unité de levée transversale HQ 2/O
2 Jeu de jonction
3 Kit de montage du moteur
4 Moteur d’entraînement
5 Unité de levée transversale HQ 2/T
6 Kit d’entraînement
7 Carter
