Bosch Rexroth AG TS 2plus 4.23–38
00013257. eps
00013256.eps
00013272.eps
00013270.eps
Nr./No./N°
3 842 528 802
Nr./No./N°
3 842 528 806
3-32
Clean
Room
11-109 11-36
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)

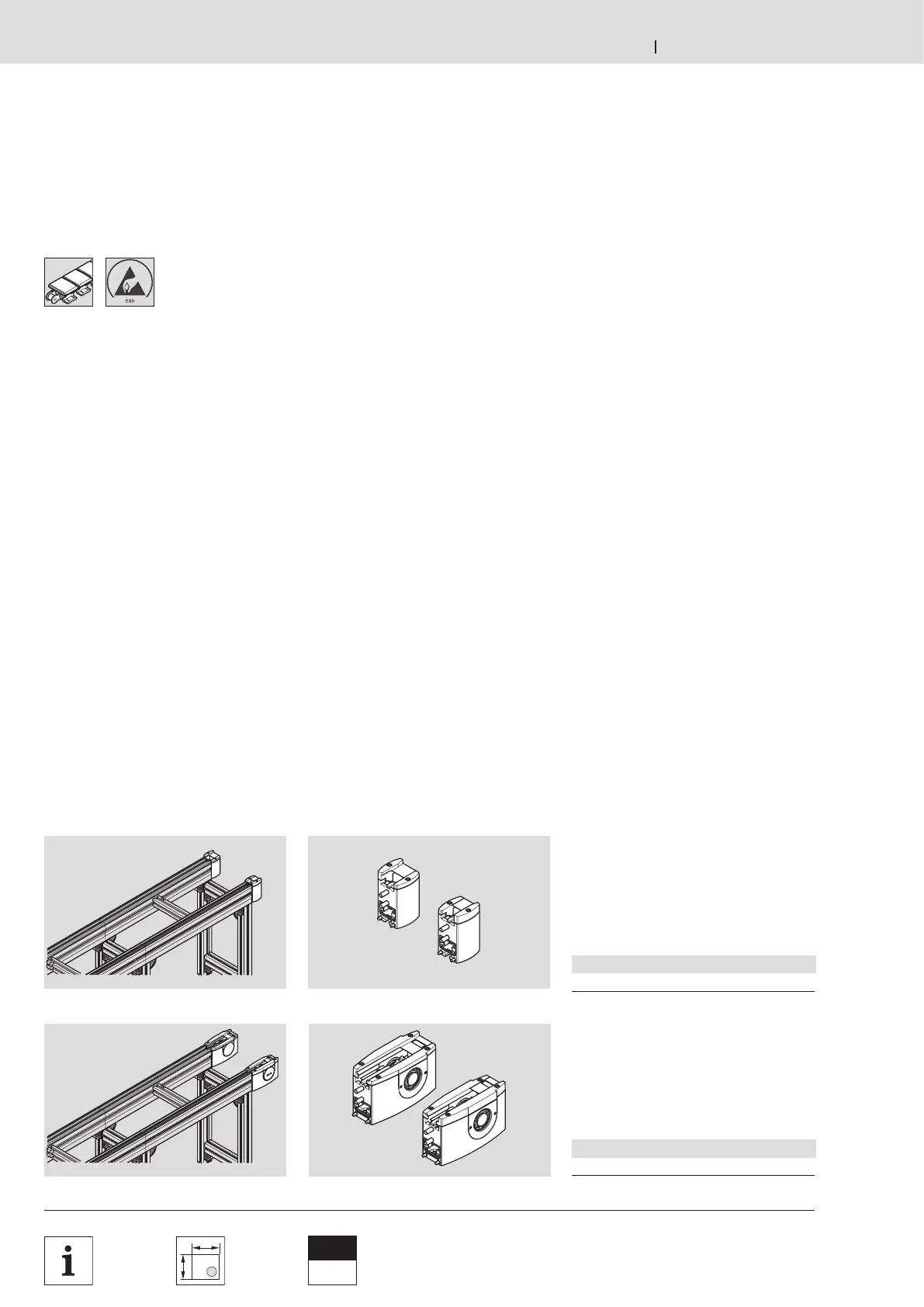

Umlenkung UM 2/C-60, UM 2/C-170
UM 2/C-60, UM 2/C-170 return unit
Renvoi UM 2/C-60, UM 2/C-170
Umlenkung UM 2/C-60
UM 2/C-60 return unit
Renvoi UM 2/C-60
Verwendung:
Die Umlenkung führt das Fördermedium
im Strecken-Element ST 2 zurück zur
Antriebsstation.
Ausführung:
– UM 2/C-60 Ausführung mit Gleitstück
zur Umlenkung, empfohlen für
Strecken bis l = 6000 mm.
– UM 2/C-170 Ausführung mit Ritzel zur
Umlenkung, empfohlen für Strecken
l > 6000 mm.
Lieferzustand:
Montiert
Lieferumfang:
– Ein Paar Umlenkköpfe
– Befestigungselemente zur Montage an
eine Strecke ST 2/…
Zubehör, erforderlich:
Verbindungssätze 3-101
Application:
The return unit guides the conveyor
medium in the ST 2 section element
back to the drive module.
Design:
– UM 2/C-60 design with sliding piece
for return, recommended for sections
up to l = 6000 mm.
– UM 2/C-170 design with pinion for
return, recommended for sections
where l > 6000 mm.
Condition on delivery:
Fully assembled
Scope of delivery:
– One pair of return unit heads
– Fastening hardware to mount on an
ST 2/… conveyor section
Required accessories:
Connection kit 3-101
Utilisation :
Le renvoi ramène au poste
d’entraînement le convoyeur dans
l’élément pour les sections ST 2.
Construction :
– UM 2/C-60 - construction avec pièce
coulissante pour renvoi, recommandé
pour des sections de transport jusqu’à
I = 6000 mm.
–
UM 2/C-170 - construction avec pignon
pour renvoi, recommandé pour des
sections de transport avec I > 6000 mm.
Etat à la livraison :
Monté
Fournitures :
– Deux têtes de renvoi
– Eléments de fixation pour le montage
sur section de transport ST 2/…
Accessoires nécessaires :
Jeux de jonction 3-101
Umlenkung UM 2/C-170
UM 2/C-170 return unit
Renvoi UM 2/C-170
