REXROTH TS 2plus - Kurve KE 2;O-180; KE 2;O-180 curve; Courbe KE 2;O-180

Bosch Rexroth AG TS 2plus 4.24–12
00012800.eps
 4‑2
Clean
Room
 11‑109 11‑50
kg/cm
Kurven · Curves · Courbes
3 842 531
138 (2013-06)

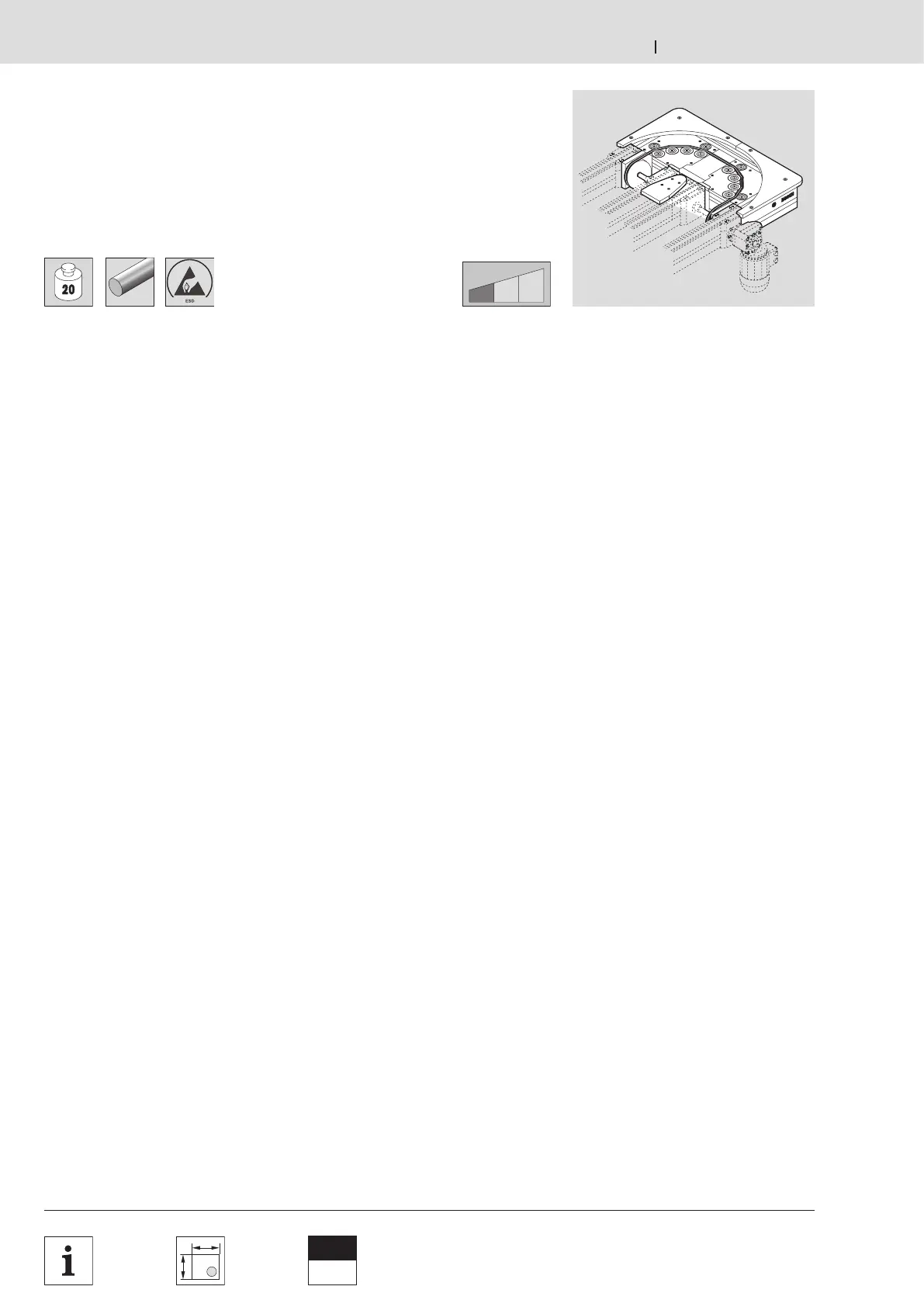

Kurve KE 2/O‑180
KE 2/O‑180 curve
Courbe KE 2/O‑180

Verwendung:
– 180°‑Kurventransport des Werkstück‑
trägers ohne Staubetrieb mit Band‑
strecken BS 2/K in Zu‑ und Ablauf‑
strecke.
Ausführung:
– Kurvenmodul ohne eigenen Antrieb
– Werkstückträgerlast bis 20 kg
– Fördermedium Rundriemen in ESD‑
Ausführung für Kurvenrichtung rechts
oder links verwendbar
Lieferumfang:
Kurve, komplett mit Befestigungsteilen
Lieferzustand:
teilmontiert, Innenführung beigelegt.
Zubehör, erforderlich:
2x Bandstrecke BS 2/K
Zubehör, optional:
Stützen SZ 2/…  6‑2

Utilisation :
– Transport à courbe de 180° de la
palette porte‑pièces sans possibilité
d’accumulation avec des sections à
bande BS 2/K dans les voies d’entrée
et de sortie.
Construction :
– Module de courbe sans entraînement
– Charge maximale de la palette porte‑
pièces : 20 kg
– Convoyeur à courroie ronde en version
ESD, utilisable pour sens gauche ou
droite de la courbe
Fournitures :
Courbe, complète avec élèments de
fixation
Etat à la livraison :
Prémonté : guidage intérieur fourni.
Accessoires nécessaires :
2x section à bande BS 2/K
Accessoires en option :
Supports de section SZ 2/…  6‑2

Application:
–
180° curve conveying of the workpiece
pallet without accumulation operation in
conjunction with BS 2/K belt sections
in infeed and outfeed sections.
Design:
– Curve module without own drive
– Max. permissible workpiece pallet load
up to 20 kg
– Round belt conveyor medium in ESD
design can be used for left and right
curve directions
Scope of delivery:
Curve, complete with mounting
hardware
Condition on delivery:
Partially assembled, inner guide
included.
Required accessories:
2x BS 2/K belt section
Optional accessories:
SZ 2/… leg set  6‑2
