REXROTH TS 2plus - Kurvenbogen KU 2;O‑90; KU 2;O‑90 curve arc; Arc de courbe KU 2;O‑90

Bosch Rexroth AG TS 2plus 4.24–22
00012764.eps
 4‑20
Clean
Room
 11‑109 11‑54
kg/cm
Kurven · Curves · Courbes
3 842 531
138 (2013-06)

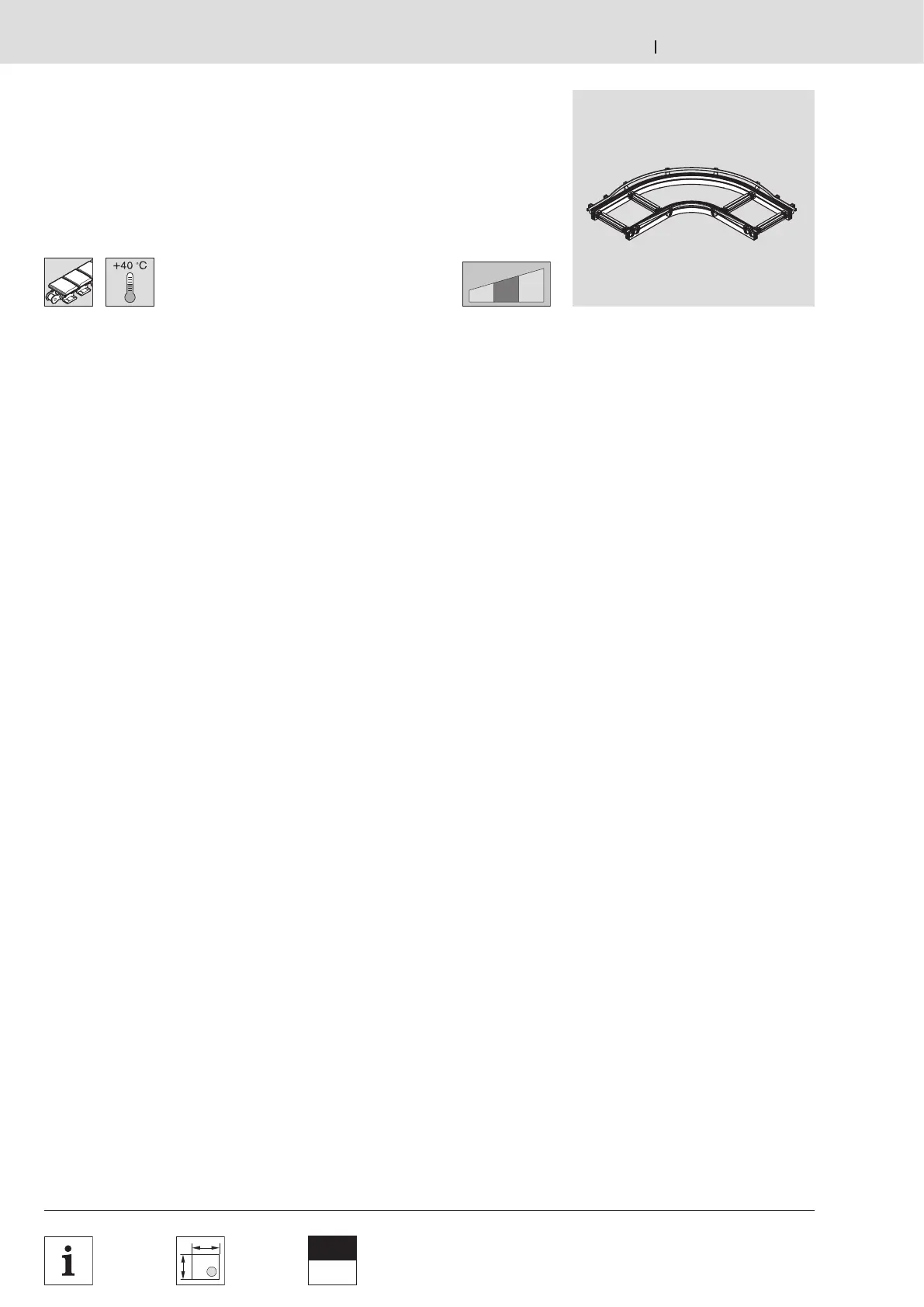

Kurvenbogen KU 2/O‑90
KU 2/O‑90 curve arc
Arc de courbe KU 2/O‑90

Verwendung:
– Kurvenbogen 90° zum Bau von
Strecken mit integrierten Kurven zum
Transport des Werkstückträgers mit
Staubetrieb.
Ausführung:
– Kurvenbogen ohne Antrieb und
Fördermedium
– Kettenführungen aus Kunststoff
Lieferzustand:
Montiert
Zubehör, erforderlich:
– Fördermedium Kunststoff‑
Flachplattenkette 3 842 523 913
(Nicht für Flachplattenkette in
ESD‑Ausführung und Stahl‑
Flachplattenkette geeignet.)
– Antriebsstation AS 2/C‑…
– Umlenkung UM 2/C‑…
Zubehör, optional:
– Stützen SZ 2/…  6‑2
– Strecke ST 2/C‑100  3‑42
– Profilverbinder  3‑50

Utilisation :
– Arc de courbe de 90° pour le montage
de sections à courbes intégrées pour
le transport de la palette porte‑pièces
avec possibilité d’accumulation.
Construction :
– Arc de courbe sans entraînement ni
convoyeur
– Guidages de chaîne en plastique
Etat à la livraison :
Monté
Accessoires nécessaires :
– Convoyeur chaîne à plateformes en
plastique 3 842 523 913
(ne convient pas à la chaîne
à plateformes en version ESD,
ni à la chaîne à plateformes en acier.)
– Poste d’entraînement AS 2/C‑…
– Renvoi UM 2/C‑…
Accessoires en option :
– Supports de section SZ 2/…  6‑2
– Section ST 2/C‑100  3‑42
– Jonction de profilés  3‑50

Application:
– 90° curve arc used for setting up
sections with integrated curves to
transport the workpiece pallets in
accumulation operation.
Design:
– Curve arc without drive and conveyor
medium
– Plastic chain guides
Condition on delivery:
Assembled
Required accessories:
– Conveyor medium plastic flat top
chain 3 842 523 913
(Not suitable for ESD and steel
flat top chains.)
– Drive AS 2/C‑…
– Return unit UM 2/C‑…
Optional accessories:
– SZ 2/… leg set  6‑2
– ST 2/C‑100 section  3‑42
– Profile connector  3‑50
